Efikasna proizvodnja vodika pomoću ultrazvuka
Vodik je alternativno gorivo koje se preferira zbog svoje ekološke prihvatljivosti i nulte emisije ugljik-dioksida. Međutim, konvencionalna proizvodnja vodika nije efikasna za ekonomičnu masovnu proizvodnju. Elektroliza vode i alkalnih vodenih otopina potaknuta ultrazvukom daje veće prinose vodika te veću brzinu reakcije i brzinu konverzije. Elektroliza potpomognuta ultrazvukom čini proizvodnju vodika ekonomičnom i energetski efikasnom.
Elektrohemijske reakcije potaknute ultrazvukom, kao što su elektroliza i elektrokoagulacija, pokazuju poboljšanu brzinu reakcije, stopu i prinose.
Ubrzajte proizvodnju vodika snagom ultrazvuka i elektrohemije
Kombinirajte efikasnost ultrazvučne kavitacije s preciznošću elektrohemijskih reakcija kako biste postigli veće prinose vodika i manju potrošnju energije. Napredni Hielscher sono-elektrohemijski sistemi poboljšavaju prijenos mase, povećavaju aktivnost katalizatora i optimiziraju površine elektroda za postojanu, visokoučinkovitu proizvodnju H₂.
Ključne prednosti:
- Poboljšan prijenos mase: Ultrazvučni talasi smanjuju debljinu difuzijskog sloja, čime se osigurava efikasna isporuka reaktanata do elektroda.
- Poboljšana stabilnost katalizatora: Ultrazvučna obrada (sonikacija) sprječava aglomeraciju nanočestica i tokom vremena održava visoku katalitičku aktivnost.
- Energetska efikasnost: Optimizirajte unos energije iskorištavanjem mikromiješanja i čišćenja površina izazvanih kavitacijom.
Osigurajte postojanu kavitaciju visokog intenziteta pomoću pouzdanih ultrazvučnih procesora namijenjenih neprekidnoj proizvodnji H₂ 24 sata dnevno, 7 dana u sedmici. Saznajte detaljne informacije o našim ultrazvučnim rješenjima velike snage i razgovarajte s našim stručnjacima za ultrazvučnu obradu (sonikaciju)!
2 ultrazvučna procesora modela UIP2000hdT sa sondama, koje djeluju kao elektrode, tj. katoda i anoda. Ultrazvučne vibracije i kavitacija potiču elektrohemijsku proizvodnju vodika.
Efikasna proizvodnja vodika ultrazvučnom obradom (sonikacijom)
Elektroliza vode i vodenih otopina radi proizvodnje vodika obećavajući je proces za dobivanje čiste energije. Elektroliza vode je elektrohemijski proces u kojem se električna energija koristi za razlaganje vode na dva plina, i to vodik (H₂) i kisik (O₂). Da bi se elektrolizom razlomile H – O – H veze, kroz vodu se propušta električna struja.
Za elektrolitičku reakciju primjenjuje se istosmjerna električna struja kako bi se pokrenula inače nespontana reakcija. Elektrolizom se može dobiti vodik visoke čistoće u jednostavnom, ekološki prihvatljivom, zelenom procesu s nultom emisijom CO₂, budući da je O₂ jedini nusproizvod.
Kod elektrolize vode razlaganje vode na kisik i vodik postiže se propuštanjem električne struje kroz vodu.
U čistoj vodi na negativno nabijenoj katodi odvija se reakcija redukcije u kojoj se elektroni (e−) s katode predaju vodikovim kationima, tako da nastaje plinoviti vodik. Na pozitivno nabijenoj anodi odvija se reakcija oksidacije, pri kojoj nastaje plinoviti kisik, a elektroni se predaju anodi. To znači da voda na anodi reagira pri čemu nastaju kisik i pozitivno nabijeni vodikovi ioni (protoni). Time se upotpunjuje sljedeća jednadžba energetske bilance:
2H+ (aq) + 2e– → H₂ (g) (redukcija na katodi)
2H2O (l) → O2 (g) + 4H+ (aq) + 4e– (oksidacija na anodi)
Ukupna reakcija: 2H₂O (l) → 2H₂ (g) + O₂ (g)
Za proizvodnju vodika elektrolizom često se koristi alkalna voda. Alkalne soli su topljivi hidroksidi alkalnih metala i zemnoalkalnih metala, a uobičajeni primjeri su: natrijev hidroksid (NaOH, poznat i kao kaustična soda) i kalijev hidroksid (KOH, poznat i kao kaustična potaša). Za elektrolizu se uglavnom koriste koncentracije od 20% do 40% lužnate otopine.
Sono-elektrohemijska proizvodnja vodika na ultrazvučnoj katodi.
Ultrazvučna sinteza vodika
Kada se plinoviti vodik proizvodi elektrolitičkom reakcijom, vodik se sintetizira upravo pri potencijalu razlaganja. Površina elektroda je područje na kojem se tokom elektrohemijske reakcije odvija stvaranje vodika na molekularnom nivou. Molekule vodika nukleiraju na površini elektrode, tako da se zatim oko katode nalaze mjehurići plinovitog vodika. Upotreba ultrazvučnih elektroda poboljšava impedancije aktivnosti i koncentracijsku impedanciju te ubrzava podizanje mjehurića vodika tokom elektrolize vode. Nekoliko studija pokazalo je da ultrazvučna proizvodnja vodika efikasno povećava prinose vodika.
- Veći prinosi vodika
- Poboljšana energetska efikasnost
➡️ Primijenite ultrazvučnu obradu (sonikaciju) za:
- Povećan prijenos mase
- Ubrzano smanjenje nakupljene impedancije
- Smanjen omski pad napona
- Smanjen prenapon reakcije
- Smanjen potencijal razlaganja
- Otplinjavanje vode / vodene otopine
- Čišćenje katalizatora na elektrodama
Ultrazvučni učinci na elektrolizu
Elektroliza pobuđena ultrazvukom poznata je i kao sono-elektroliza. Različiti ultrazvučni faktori sonomehaničke i sonohemijske prirode utječu na elektrohemijske reakcije i potiču ih.
- Ultrazvučni talasi stvaraju mjehuriće
- Mjehurići kolabiraju
- Ekstremna toplota razlaže molekule vode
Faktori koji utječu na elektrolizu rezultat su kavitacije i vibracija izazvanih ultrazvukom, a obuhvataju akustično strujanje, mikroturbulencije, mikromlazove, udarne talase te sonohemijske učinke. Ultrazvučna / akustična kavitacija nastaje kada se ultrazvučni talasi visokog intenziteta unose u tekućinu. Fenomen kavitacije karakterizira rast i kolaps tzv. kavitacijskih mjehurića. Implozija mjehurića obilježena je izuzetno intenzivnim, lokalno nastalim silama. Te sile uključuju intenzivno lokalno zagrijavanje do 5000K, visoke pritiske do 1000 atm te enormne brzine zagrijavanja i hlađenja (>100k/sec) i izazivaju jedinstvenu interakciju između materije i energije. Na primjer, te kavitacijske sile djeluju na vodikove veze u vodi i olakšavaju razlaganje vodenih klastera, što posljedično dovodi do smanjene potrošnje energije za elektrolizu.
Ultrazvučni utjecaj na elektrode
- Uklanjanje naslaga s površine elektrode
- Aktivacija površine elektrode
- Transport elektrolita prema elektrodama i od njih
Ultrazvučno čišćenje i aktivacija površina elektroda
Prijenos mase jedan je od ključnih faktora koji utječu na brzinu reakcije, brzinu i prinos. Tokom elektrolitičkih reakcija produkt reakcije, npr. talog, nakuplja se oko površina elektroda i direktno na njima te usporava elektrolitičku konverziju svježe otopine na elektrodi. Elektrolitički procesi potaknuti ultrazvukom pokazuju povećan prijenos mase u masi otopine i u blizini površina. Ultrazvučne vibracije i kavitacija uklanjaju pasivizacijske slojeve s površina elektroda i tako ih trajno održavaju potpuno efikasnim. Osim toga, poznato je da sonikacija poboljšava reakcijske puteve sonohemijskim učincima.
Manji omski pad napona, prenapon reakcije i potencijal razlaganja
Napon potreban da bi došlo do elektrolize poznat je kao potencijal razlaganja. Ultrazvuk može sniziti potrebni potencijal razlaganja u procesima elektrolize.
Ultrazvučna elektrolizna ćelija
Kod elektrolize vode unos ultrazvučne energije, razmak između elektroda i koncentracija elektrolita ključni su faktori koji utječu na elektrolizu vode i njenu efikasnost.
Za alkalnu elektrolizu koristi se elektrolizna ćelija s vodenom lužnatom otopinom, obično 20%–40% KOH ili NaOH. Električna energija se dovodi na dvije elektrode.
Katalizatori na elektrodama mogu se koristiti za ubrzavanje brzine reakcije. Na primjer, Pt elektrode su povoljne jer se reakcija odvija lakše.
Naučni radovi navode uštedu energije od 10%-25% pri korištenju elektrolize vode potaknute ultrazvukom.
Ultrazvučni elektrolizeri za proizvodnju vodika u pilot i industrijskom obimu
Industrijski ultrazvučni procesori kompanije Hielscher Ultrasonics izrađeni su za rad 24 sata dnevno, 7 dana u sedmici, 365 dana u godini, pod punim opterećenjem i u zahtjevnim procesima.
Isporukom robusnih ultrazvučnih sistema, posebno dizajniranih sonotroda (sondi), koje istovremeno služe kao elektroda i prenosnik ultrazvučnih talasa, te elektroliznih reaktora, Hielscher Ultrasonics zadovoljava specifične zahtjeve elektrolitičke proizvodnje vodika. Svi digitalni industrijski ultrazvučni uređaji serije UIP (UIP500hdT (500 vati), UIP1000hdT (1kW), UIP1500hdT (1,5kW), UIP2000hdT (2kW) i UIP4000hdT (4kW)) visokoučinkovite su ultrazvučne jedinice za primjene u elektrolizi.

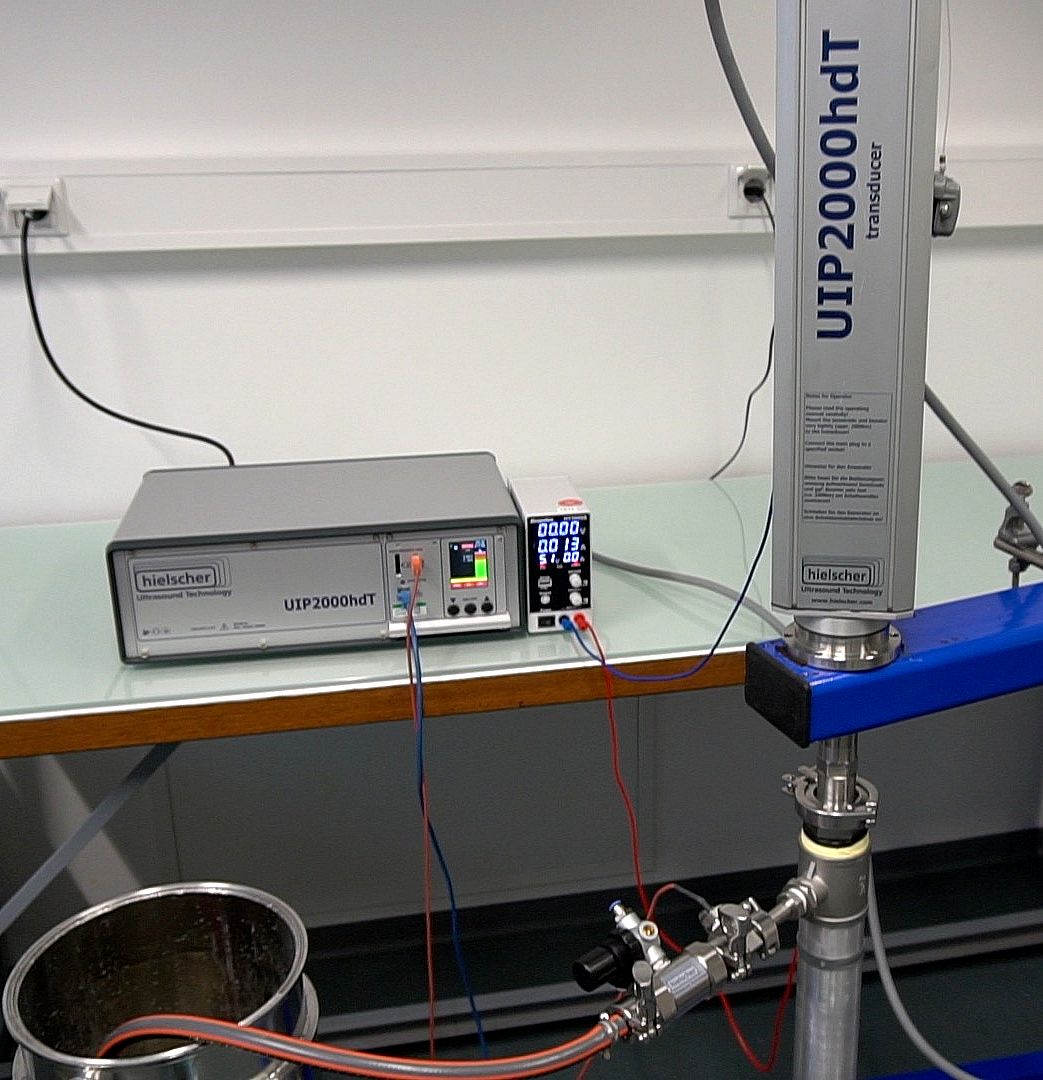

Ultrazvučna sonda uređaja UIP2000hdT djeluje kao anoda. Primijenjeni ultrazvučni talasi intenziviraju elektrolitičku sintezu vodika.
Tabela u nastavku daje vam pregled naših sonikatora i sono-elektroda za elektrohemijsku proizvodnju H₂ – od istraživačke laboratorije do proizvodnje:
| Sonikator | Ultrazvučna snaga | Zapremina |
|---|---|---|
| VialTweeter | 200W | Falcon epruveta |
| UP100H | 100W | 10 do 200mL/min |
| UP400St | 400W | 20 do 400mL/min |
| UIP2000hdT | 2000W | 0,2 do 4L/min |
Optimizirajte prinos vodika ultrazvučnom obradom (sonikacijom)!

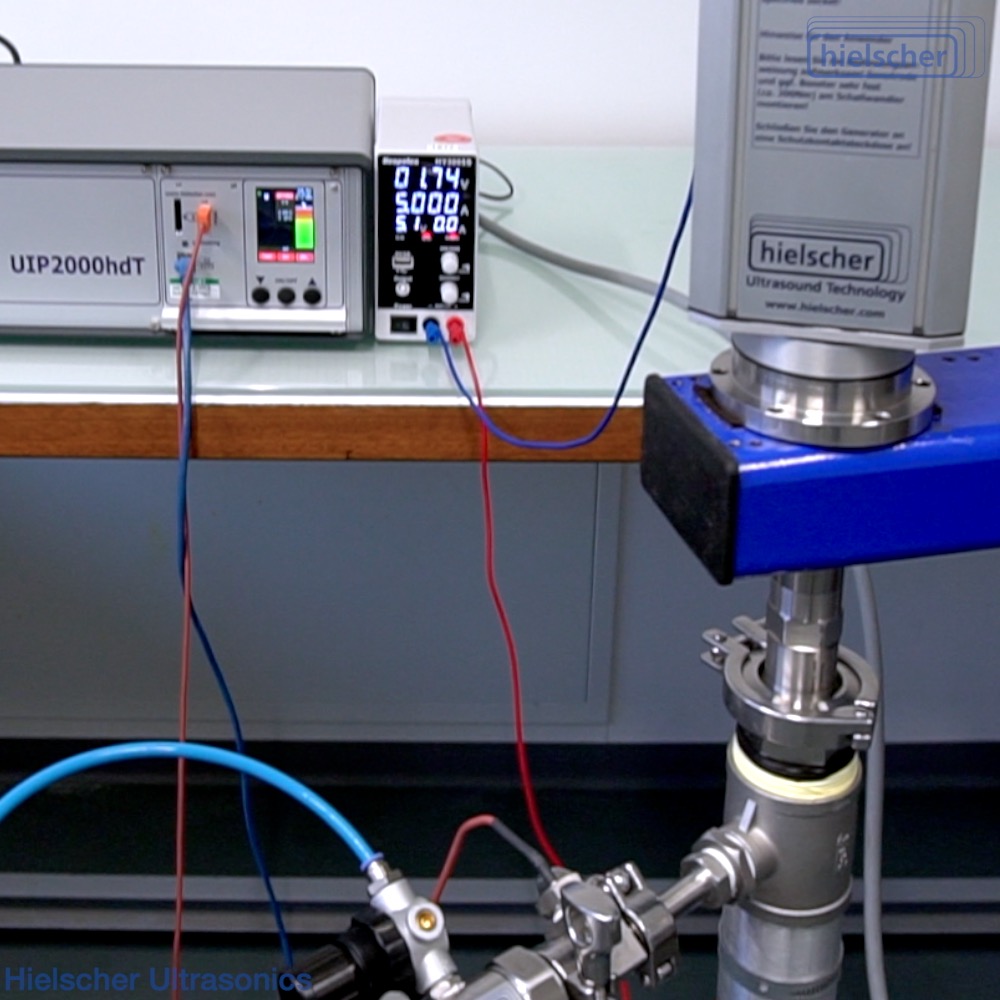

Sono-elektrohemijska ćelija za poboljšanu sintezu H2
Česta pitanja – sono-elektrohemijska proizvodnja vodika
Šta je vodik?
Vodik je hemijski element sa simbolom H i atomskim brojem 1. Sa standardnom atomskom masom od 1,008, vodik je najlakši element u periodnom sistemu. Vodik je najzastupljenija hemijska tvar u svemiru i čini otprilike 75% sve barionske mase. H₂ je plin koji nastaje kada se dva atoma vodika vežu i postanu molekula vodika. H₂ se naziva i molekularni vodik i dvoatomna je, homonuklearna molekula. Sastoji se od dva protona i dva elektrona. Zahvaljujući neutralnom naboju, molekularni vodik je stabilan i stoga najčešći oblik vodika.
Kada se vodik proizvodi u industrijskom obimu, najčešće korišteni oblik proizvodnje je reformiranje prirodnog plina parom. Alternativna metoda je elektroliza vode. Najveći dio vodika proizvodi se u blizini mjesta njegove kasnije upotrebe, npr. u blizini postrojenja za preradu fosilnih goriva (npr. hidrokrekiranje) i proizvođača gnojiva na bazi amonijaka.
Šta je sono-elektrohemijska sinteza vodika?
Sono-elektrohemijska sinteza je hibridna tehnika koja kombinira ultrazvučnu kavitaciju s elektrohemijskim razlaganjem vode. Primjenom zvučnih talasa visoke frekvencije – tj. ultrazvuka – na elektrohemijski reaktor, proces poboljšava prijenos mase, čisti površine elektroda i povećava ukupnu efikasnost proizvodnje vodika u odnosu na tradicionalnu elektrolizu.
Kako ultrazvuk poboljšava prinos vodika kod elektrolize?
Ultrazvuk poboljšava proizvodnju vodika prvenstveno putem akustične kavitacije. Stvaranje i kolaps mikroskopskih mjehurića stvaraju intenzivnu mikroturbulenciju koja smanjuje debljinu difuzijskog sloja na površini elektrode. Time se osigurava brža opskrba katalizatora reaktantima i pomaže efikasnije uklanjanje mjehurića plinovitog vodika, čime se sprječava „plinsko zaklanjanje“ i omogućavaju veće gustoće struje.
Koje su prednosti korištenja industrijskog sonikatora za sintezu vodika?
Korištenje ultrazvučnih procesora visokog intenziteta, kao što je UIP2000hdT iz Hielscher industrijske serije UIP, nudi nekoliko prednosti:
- Poboljšana aktivnost katalizatora: Ultrazvučna obrada (sonikacija) sprječava aglomeraciju nanočestica, zbog čega katalizatori (poput Pt, TiO₂ ili Ni) ostaju visoko aktivni.
- Čišćenje elektroda: Ultrazvuk neprekidno čisti površine elektroda, smanjuje polarizaciju i produžava vijek trajanja komponenti reaktora.
- Skalabilnost: Ovi sistemi su dizajnirani za neprekidan rad 24 sata dnevno, 7 dana u sedmici, što ih čini pogodnim i za laboratorijska istraživanja i za proizvodnju vodika u industrijskom obimu.
Kakva je uloga kavitacije u sono-elektrohemijskim reakcijama?
Akustična kavitacija je temeljni mehanizam u sono-elektrohemiji. Kada ultrazvučni talasi prolaze kroz tekućinu, stvaraju naizmjenične cikluse visokog i niskog pritiska. Tokom ciklusa niskog pritiska sitni vakuumski mjehurići nastaju i rastu; tokom ciklusa visokog pritiska implozivno kolabiraju. Taj kolaps stvara lokalizirane ekstremne temperature i pritiske, što može olakšati hemijske reakcije i značajno poboljšati kontakt između elektroda i elektrolita.
Može li se sono-elektrohemija koristiti s obnovljivim izvorima energije?
Da. Sono-elektrohemijski sistemi mogu se integrirati s obnovljivim izvorima energije poput solarne energije ili energije vjetra. Sposobnost ultrazvučnih procesora da efikasno rade pri promjenjivim nivoima snage čini ih izvrsnim parom za isprekidano napajanje energijom, čime se potencijalno smanjuje ugljični otisak proizvodnje zelenog vodika.
Kako se sono-elektrohemijska proizvodnja vodika poredi s tradicionalnim reformiranjem metana parom?
Za razliku od reformiranja metana parom (SMR), koje se oslanja na fosilna goriva i ispušta značajne količine CO₂, sono-elektrohemijska sinteza obično koristi vodu kao sirovinu. Iako je SMR trenutno više uhodan, sono-elektrohemija nudi čišću, „zelenu“ alternativu koja se može napajati obnovljivom električnom energijom, što je čini ključnom tehnologijom za održivu vodikovu ekonomiju.
Literatura / reference
- Sherif S. Rashwan, Ibrahim Dincer, Atef Mohany, Bruno G. Pollet (2019): The Sono-Hydro-Gen process (Ultrasound induced hydrogen production): Challenges and opportunities. International Journal of Hydrogen Energy, Volume 44, Issue 29, 2019, 14500-14526.
- Islam Md H., Burheim Odne S., Pollet Bruno G. (2019): Sonochemical and sonoelectrochemical production of hydrogen. Ultrasonics Sonochemistry 51, 2019. 533–555.
- Bruno G. Pollet; Faranak Foroughi; Alaa Y. Faid; David R. Emberson; Md.H. Islam (2020): Does power ultrasound (26 kHz) affect the hydrogen evolution reaction (HER) on Pt polycrystalline electrode in a mild acidic electrolyte? Ultrasonics Sonochemistry Vol. 69, December 2020.
- José González-García, Ludovic Drouin, Craig E. Banks, Biljana Šljukić, Richard G. Compton (2007): At point of use sono-electrochemical generation of hydrogen peroxide for chemical synthesis: The green oxidation of benzonitrile to benzamide. Ultrasonics Sonochemistry, Volume 14, Issue 2, 2007. 113-116.
- Cherepanov, Pavel; Melnyk, Inga; Skorb, Ekaterina V.; Fratzl, P.; Zolotoyabko, E.; Dubrovinskaia, Natalia; Dubrovinsky, Leonid Avadhut, Yamini S.; Senker, Jürgen; Leppert, Linn; Kümmel, Stephan; Andreeva, Daria V. (2015): The use of ultrasonic cavitation for near-surface structuring of robust and low-cost AlNi catalysts for hydrogen production. Green Chemistry Issue 5, 2015. 745-2749.
