Hielscher Cascatrode – Đầu dò Sonication bề mặt cao

Hielscher Cascatrodes™ là thiết kế đặc biệt sonotrodes (đầu dò siêu âm) cho sonication hiệu quả ở mức năng lượng siêu âm cao ở cường độ sonication thấp hoặc trung bình – thường dưới 60W/cm ² và dưới 60 biên độ micron.

Hielscher phát triển Cascatrode™ cho các ứng dụng chế biến công nghiệp. Cascatrodes™ có sẵn cho tất cả các bộ xử lý siêu âm công nghiệp – Từ UIP500hdT (0,5 kW), UIP1000hdT (1kW), UIP1500hdT (1.5 kW)UIP2000hdT (2kW) lên đến thiết bị siêu âm mạnh mẽ nhất thế giới UIP16000 (16kW).

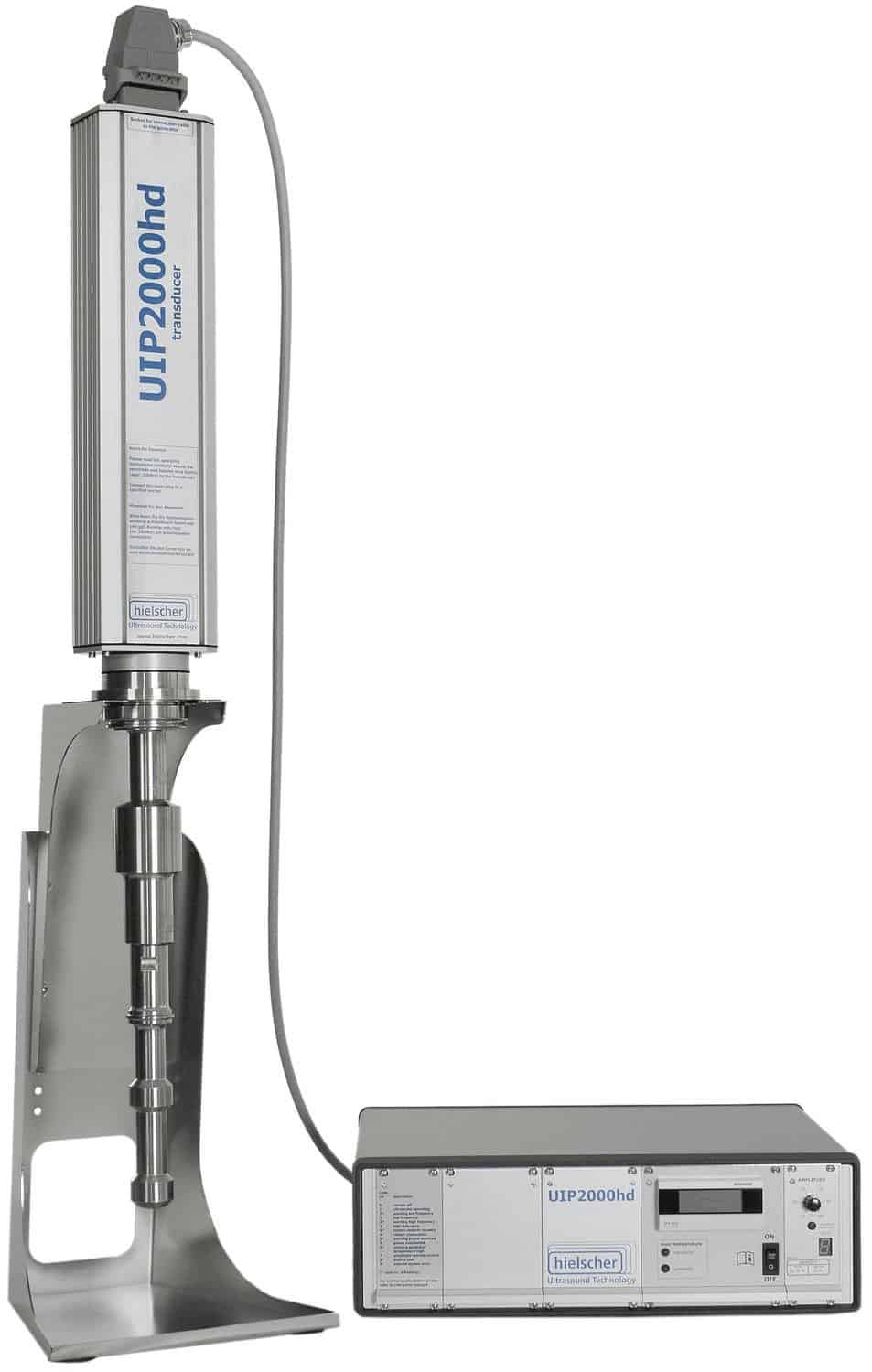

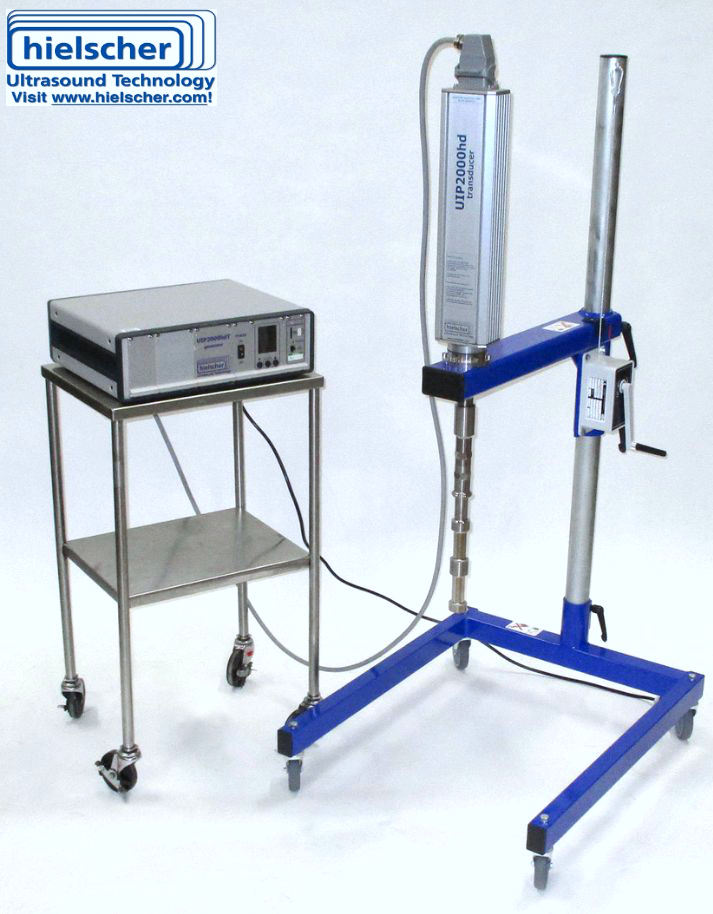

Thiết bị siêu âm với Cascatrode Khi phát triển hoặc thử nghiệm mới quá trình sonication, nhu la: Nhũ hóa, Phân tán, Đồng nhất, sự gián đoạn và chiết xuất tế bào, sự phóng đạiHoặc sự khử khí bạn sẽ thấy rằng thông số sonication cụ thể làm việc cho quá trình tốt hơn so với những người khác. Nếu không thay đổi sức mạnh đầu ra, bạn có thể thay đổi cường độ sonication: hoặc là tập trung sản lượng điện trên bề mặt nhỏ tại cường độ cao (cao W/cm ²) hoặc vài sức mạnh vào môi trường bằng cách sử dụng một diện tích bề mặt lớn tại cường độ thấp hơn (thấp W/cm ²). Cường độ tăng lên với sonication cao hơn biên độ, chất lỏng cao hơn Áp lực hoặc cao hơn Độ nhớt và giảm với cao hơn nhiệt độ. Một khi, bạn đã thiết lập một cấu hình tham số tối ưu cho quá trình, bạn sẽ cần phải Giữ liên tục cấu hình này trong khi mở rộng quy mô. Khi mở rộng, bạn không nên thay đổi biên độ và áp suất của sonication. Bằng cách này, bạn giữ cường độ sonication – đây là đầu ra công suất siêu âm cho mỗi đơn vị bề mặt (watt/cm ²) hằng số. Như một kết quả hợp lý, bạn cần thêm diện tích bề mặt sonotrode để sức mạnh vài hơn ở một cường độ bề mặt nhất định – đây là một mối tương quan tuyến tính.
Hielscher cung cấp một loạt các sonotrodes (= sonication thăm dò) cho các thiết bị siêu âm của nó. Thường, các sonotrodes khác nhau tùy theo đường kính đầu tip để cung cấp các khu vực bề mặt tip khác nhau. Các bề mặt thẳng đứng của một sonotrode nói chung là không đáng kể cho truyền tải điện, như biên độ dao động của họ hướng đến môi trường lỏng là rất thấp. Thiết kế Cascatrode™ là khác nhau, vì nó Thêm các bề mặt ngang hình vòng đến bề mặt đầu tip. Mỗi vòng được bố trí trong một trong các tối đa dao động của sonotrode. Bởi những vòng, bề mặt rung rằng các cặp vợ chồng siêu âm vào trung bình được sonicated có thể được tăng lên, đáng kể – cho phép năng lượng siêu âm cao hơn được kết hợp vào chất lỏng ở cường độ bề mặt nhất định. Cascatrode™ làm cho nó có thể truyền tải điện siêu âm cao ở biên độ cao vào phương tiện xử lý.

Các Cascatrodes Hielscher™ có sẵn trong các độ dài khác nhau và đường kính và với số lượng khác nhau của vòng – được thiết kế để phù hợp với cường độ quá và ứng dụng siêu âm cụ thể. Vì chúng được sử dụng cho các quy trình công suất cao và khối lượng lớn,™ Cascatrodes được chủ yếu là cài đặt vào các hệ thống dòng chảy liên tục. Họ là thích ứng với lò phản ứng dòng chảy cho phép xử lý nội tuyến hiệu quả ở quy mô công nghiệp.

Khi công suất cao, siêu âm tần số thấp được giới thiệu vào một môi trường lỏng, cavitation được tạo ra.

Cavitation tại Cascatrode

Yêu cầu thông tin




Lưu ý của chúng tôi Chính sách bảo mật.

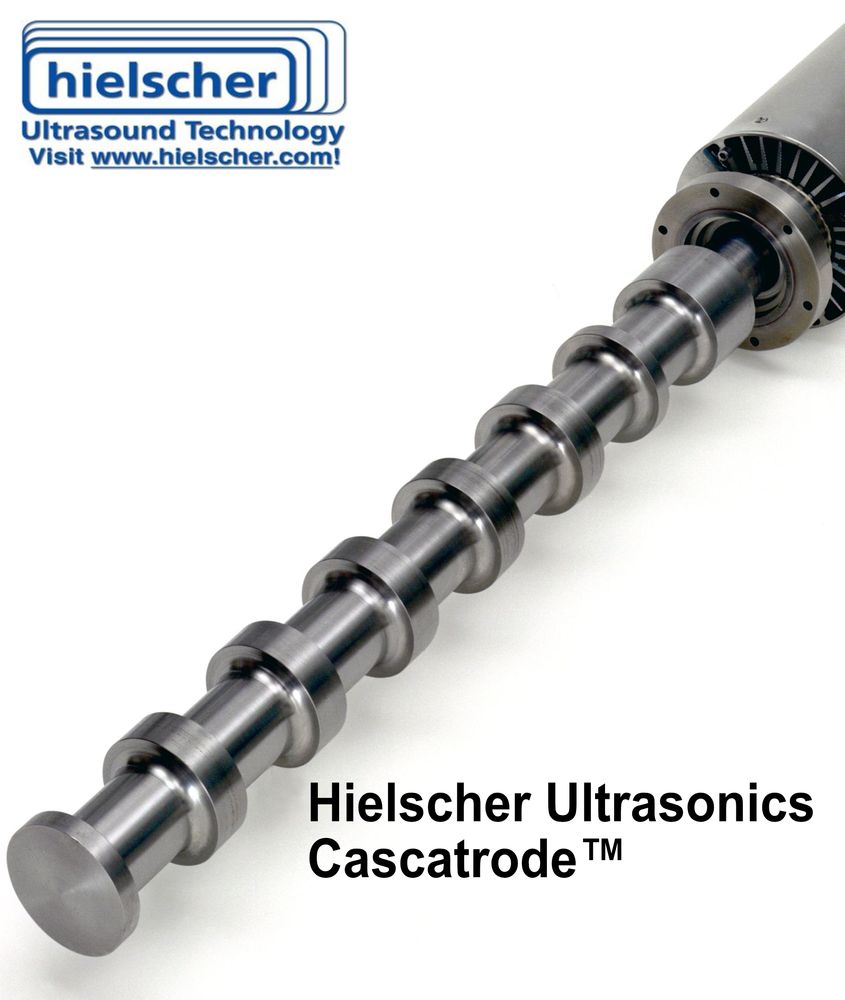

Hielscher Ultrasonics Cascatrode

Cascatrode trong lò phản ứng dòng chảy
