ฮิลสเชอร์ คาสแคทโรด – โพรบ Sonication พื้นผิวสูง

Hielscher Cascatrodes™ เป็น sonotrodes ออกแบบพิเศษ (โพรบอัลตราโซนิก) สําหรับการ sonication ที่มีประสิทธิภาพที่ระดับพลังงานอัลตราโซนิกที่สูงขึ้นที่ความเข้มของ sonication ต่ําหรือปานกลาง – โดยทั่วไปจะต่ํากว่า 60W/cm² และต่ํากว่า 60 ไมครอน amplitude

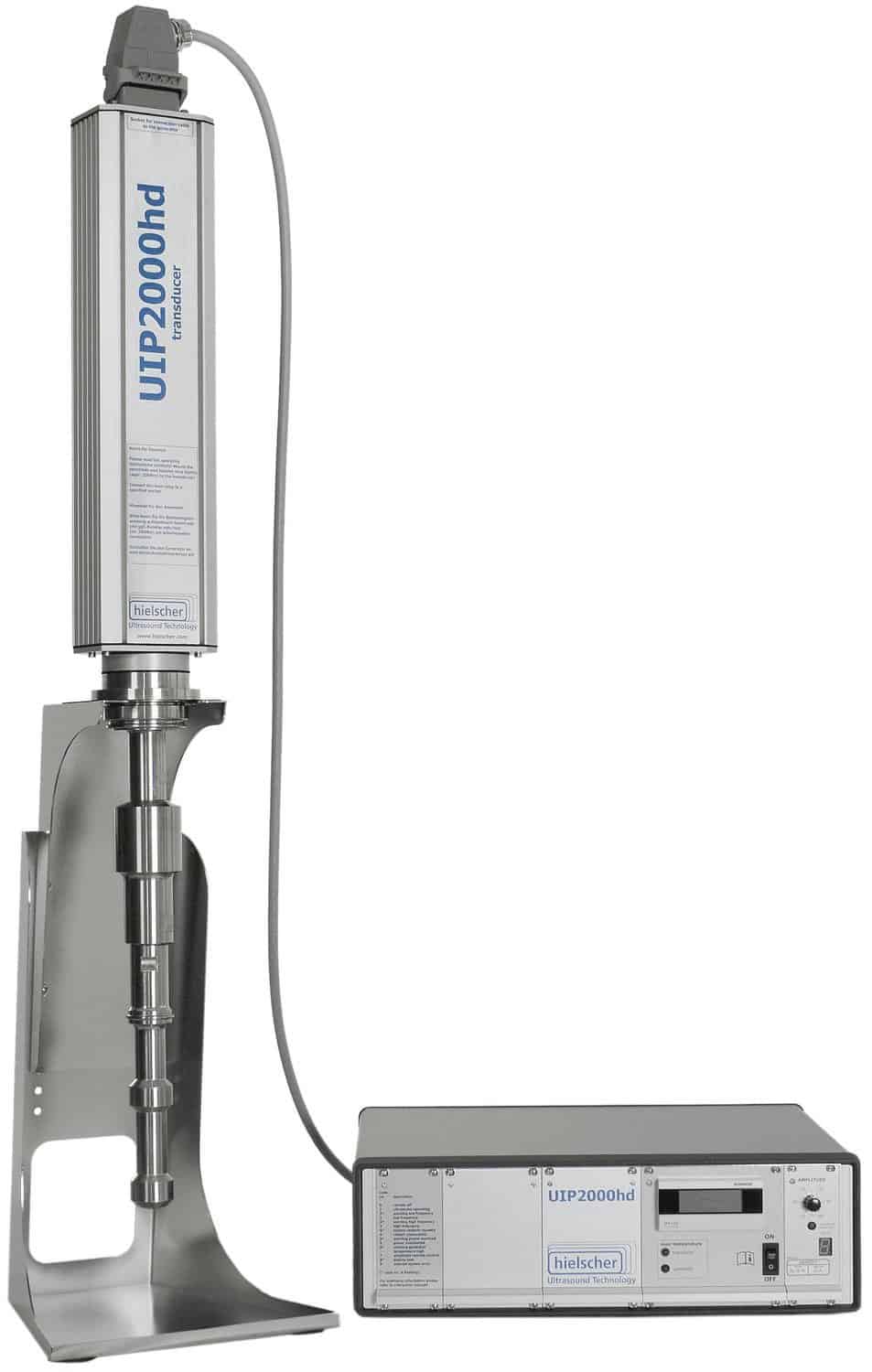

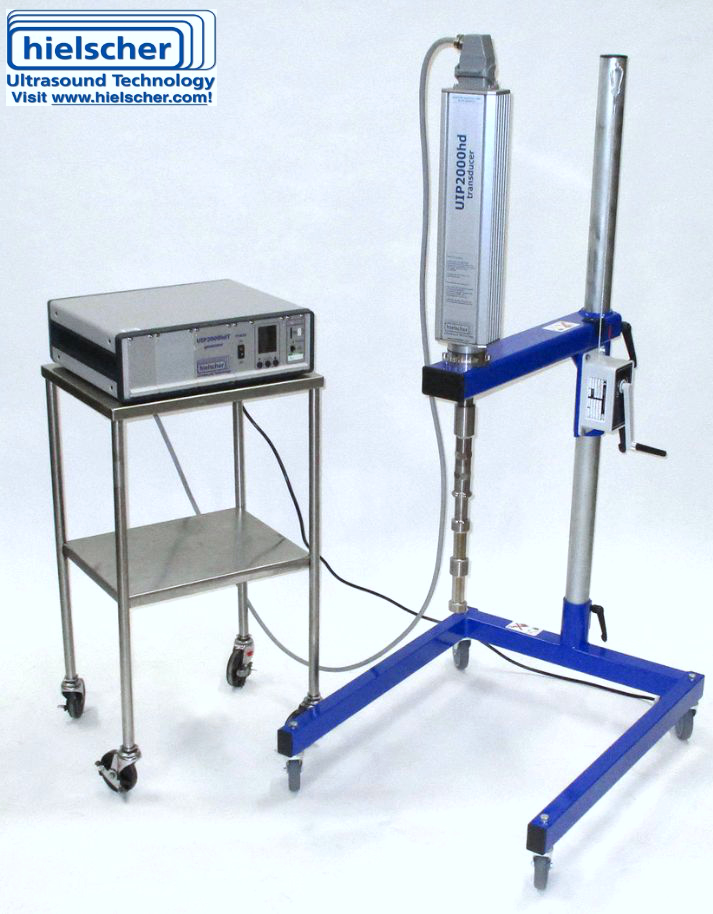

Hielscher พัฒนา Cascatrode™ สําหรับการใช้งานแปรรูปทางอุตสาหกรรม. Cascatrodes™ สามารถใช้ได้กับโปรเซสเซอร์อัลตราโซนิกอุตสาหกรรมทั้งหมด – จาก UIP500hdT (0.5kW), UIP1000hdT (1kW), UIP1500hdT (1.5 กิโลวัตต์) และ UIP2000hdT (2 กิโลวัตต์) จนถึงอุปกรณ์อัลตราโซนิกที่ทรงพลังที่สุดในโลก UIP16000 (16kW).

อุปกรณ์อัลตราโซนิกพร้อม Cascatrode เมื่อพัฒนาหรือทดสอบใหม่ กระบวนการ sonicationเช่น: สกัด, สลาย, การทําให้เป็นเนื้อเดียวกัน, การหยุดชะงักของเซลล์และการสกัด, การแยกตัวเป็นก้อนหรือ การไล่แก๊ส คุณจะพบว่า พารามิเตอร์ sonication เฉพาะ ทํางานเพื่อกระบวนการได้ดีกว่าคนอื่น โดยไม่ต้องเปลี่ยนกําลังขับคุณสามารถเปลี่ยนความเข้มของ sonication: โฟกัสกําลังขับบนพื้นผิวขนาดเล็กที่ ความเข้มสูง (W / ซม.² สูง) หรือจับคู่พลังงานเข้ากับตัวกลางโดยใช้พื้นที่ผิวขนาดใหญ่ที่ ความเข้มที่ต่ํากว่า (W / cm² ต่ํา). ความเข้มเพิ่มขึ้นด้วย sonication ที่สูงขึ้น คลื่น, ของเหลวที่สูงขึ้น ความดัน หรือสูงกว่า ความหนืด และลดลงตามที่สูงขึ้น อุณหภูมิ. เมื่อคุณสร้างการกําหนดค่าพารามิเตอร์ที่เหมาะสมที่สุดสําหรับกระบวนการของคุณแล้ว คุณจะต้อง รักษาการกําหนดค่านี้ให้คงที่ระหว่างการขยายขนาด. เมื่อขยายขนาดคุณไม่ควรเปลี่ยนแอมพลิจูดและความดันของ sonication วิธีนี้คุณจะรักษาความเข้มข้นของ sonication – นี่คือ กําลังขับอัลตราโซนิกต่อหน่วยพื้นผิว (วัตต์ / ซม.²) คงที่. ด้วยเหตุนี้ คุณต้องมีพื้นที่ผิว sonotrode มากขึ้นเพื่อจับคู่พลังงานที่ความเข้มของพื้นผิวที่กําหนด – นี่คือความสัมพันธ์เชิงเส้น
Hielscher นําเสนอ sonotrodes ที่หลากหลาย (= โพรบ sonication) สําหรับอุปกรณ์อัลตราโซนิก โดยทั่วไป sonotrodes แตกต่างกันไปตามเส้นผ่านศูนย์กลางปลาย เพื่อให้พื้นที่ผิวปลายที่แตกต่างกัน พื้นผิวแนวตั้งของ sonotrode โดยทั่วไปจะเล็กน้อยสําหรับการส่งกําลังเนื่องจากแอมพลิจูดการสั่นที่ส่งไปยังตัวกลางที่เป็นของเหลวนั้นต่ํามาก การออกแบบ Cascatrode™ นั้นแตกต่างกันเนื่องจาก เพิ่มพื้นผิวแนวนอนรูปวงแหวน ไปที่พื้นผิวปลาย วงแหวนแต่ละวงถูกจัดเรียงในค่าสั่นสูงสุดของโซโนโทรด โดยวงแหวนเหล่านี้พื้นผิวการสั่นสะเทือนที่จับคู่อัลตราซาวนด์เข้ากับตัวกลางที่จะ sonicated สามารถเพิ่มขึ้นได้อย่างมีนัยสําคัญ – อนุญาตให้ พลังอัลตราโซนิกที่สูงขึ้นเพื่อจับคู่กับของเหลวที่ความเข้มของพื้นผิวที่กําหนด. Cascatrode™ ทําให้สามารถส่งกําลังอัลตราโซนิกสูงที่แอมพลิจูดสูงไปยังตัวกลางที่ผ่านการประมวลผล

Hielscher Cascatrodes™ มีความยาวและเส้นผ่านศูนย์กลางต่างๆ และมีวงแหวนหลายจํานวน – ออกแบบมาให้ตรงกับความเข้มของกระบวนการ และการประยุกต์ใช้อัลตราโซนิกเฉพาะ เนื่องจากใช้สําหรับกระบวนการที่มีพลังงานสูงและปริมาณมาก Cascatrodes™ จึงเป็น ส่วนใหญ่ติดตั้งในระบบไหลผ่านอย่างต่อเนื่อง. สามารถปรับได้ด้วยเครื่องปฏิกรณ์เซลล์การไหลที่ช่วยให้สามารถประมวลผลแบบอินไลน์ได้อย่างมีประสิทธิภาพในระดับอุตสาหกรรม

เมื่ออัลตราซาวนด์ความถี่ต่ํากําลังสูงถูกนําเข้าสู่ตัวกลางที่เป็นของเหลวจะเกิดโพรงอากาศ

Cavitation ที่ Cascatrode

การขอข้อมูล

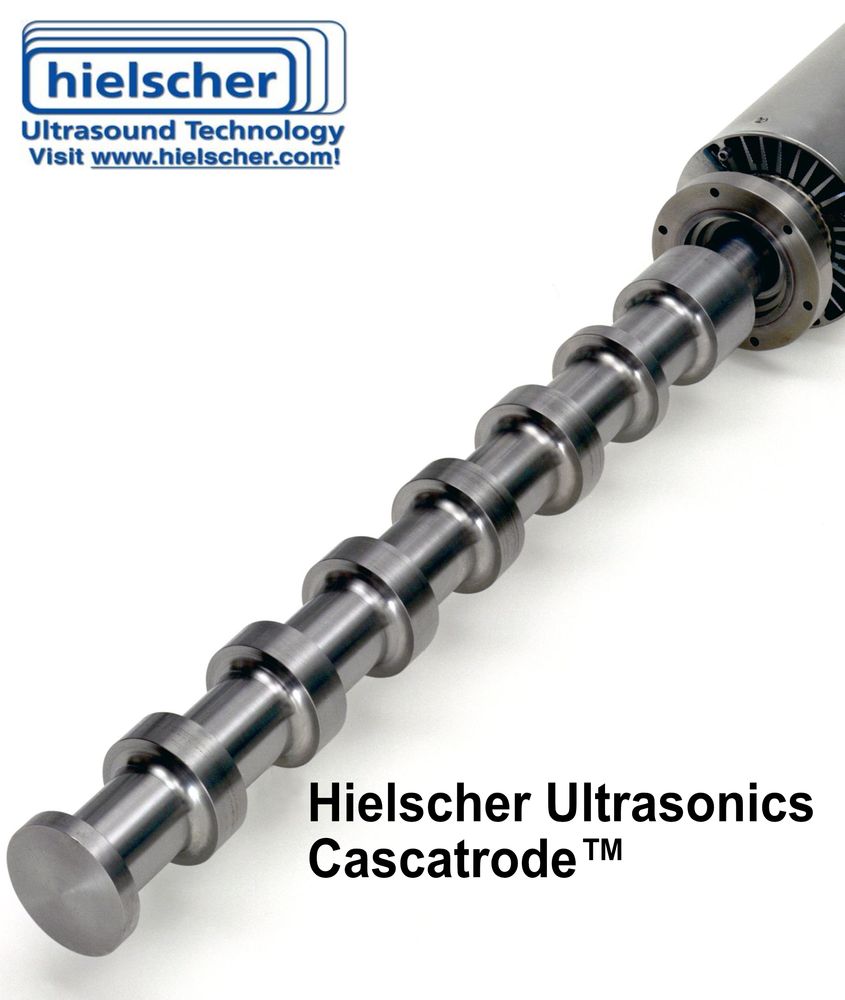

Hielscher Ultrasonics Cascatrode

Cascatrode ในเครื่องปฏิกรณ์การไหล
