Industrijski ultrazvočni aparat UIP4000hdT – 4000 W ultrazvočni homogenizator
UIP4000hdT je 4000-vatni industrijski ultrazvočni aparat in ultrazvočni homogenizator za zahtevne aplikacije pri obdelavi tekočin. Zasnovan je za visokoenergetske procese, velike količine in neprekinjeno proizvodnjo 24 ur na dan, 7 dni na teden, v serijskih, recirkulacijskih in inline pretočnih sistemih.
Industrijski ultrazvočni aparat UIP4000hdT na kratko
| Podatki o operacijskem sistemu | Industrijski sonikator UIP4000hdT |
|---|---|
| Ultrazvočna moč | 4000 vatov za visokozmogljivo industrijsko ultrazvočno obdelavo |
| operacija | Zanesljiv neprekinjeno delovanje 24 ur na dan, 7 dni na teden v zahtevnih proizvodnih pogojih |
| Načini delovanja | Serijska, recirkulacijska in neprekinjena pretočna obdelava |
| Tipične aplikacije | Homogenizacija, emulgacija, dispergiranje, deaglomeracija, ekstrakcija, mokro mletje, raztapljanje in sonokemija |
| Nadzor procesa | Barvni zaslon na dotik, daljinski upravljalnik z brskalnikom, povezava LAN/Ethernet in samodejno iskanje frekvenc |
| Dokumentacija | Avtomatsko beleženje podatkov o moči, amplitudi, trajanju ultrazvoka, temperaturi in tlaku |
| namestitev | Prostorsko varčna modularna postavitev z ločenim pretvornikom in generatorjem, povezanima s kabli |
| Industrijska integracija | Deli iz titana in nerjavečega jekla, pritrdilni obroč brez vibracij in izbirna omarica z zvočno izolacijo |
Pridobite priporočilo glede postopka
Sporočite nam, kakšno surovino uporabljate, kakšen je želeni rezultat, pretok ali volumen serije, viskoznost, vsebnost trdnih snovi ter želeni način obdelave. Pomagali vam bomo izbrati ustrezno konfiguracijo naprave UIP4000hdT za vaš proces.

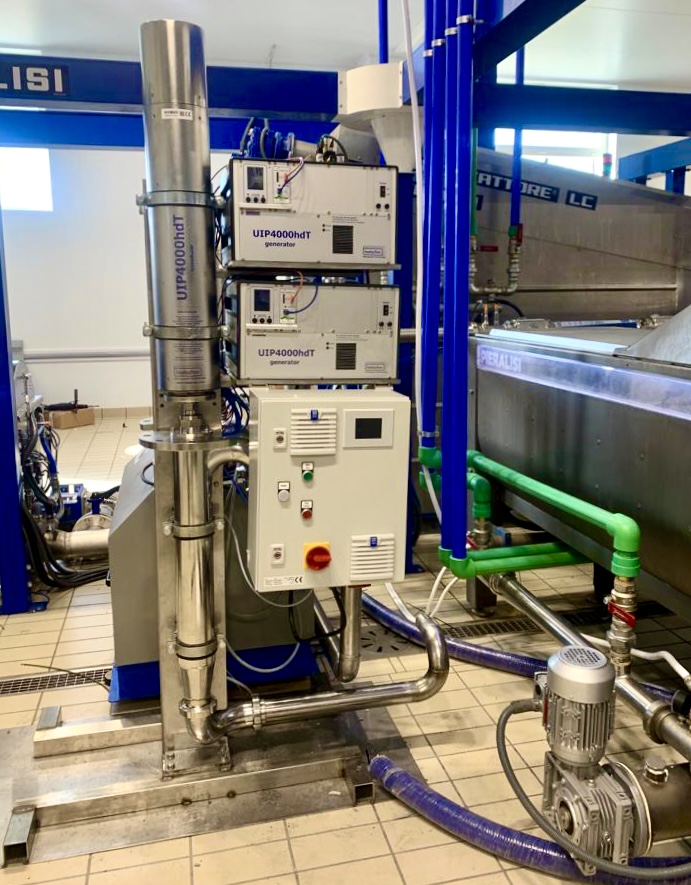

Industrijski ultrazvočni aparat UIP4000hdT s pretočnimi celicami za neprekinjeno proizvodnjo v proizvodni liniji
Za koga je model UIP4000hdT primeren?
Model UIP4000hdT je prava izbira, kadar laboratorijski ali pilotni ultrazvočni procesor ne zadostuje več, vaš proces pa zahteva večjo zmogljivost, močnejšo kavitacijsko intenzivnost ali možnost neprekinjene proizvodnje.
- Proizvodni inženirji UIP4000hdT uporabite za zanesljivo vgrajeno ultrazvočno obdelavo v pretočnih celicah in reaktorjih po meri.
- R&Ekipe za razvoj in povečanje obsega ga uporabite za prenos optimiziranih ultrazvočnih postopkov v večje serije.
- Upravljavci obratov izkoristite prednosti neprekinjenega delovanja, samodejnega beleženja podatkov in upravljanja procesov prek spletnega brskalnika.
- Oddelki za nabavo in projektne skupine sistem lahko opremite z ustreznimi sonotrodami, kaskadnimi elektrodami, ojačevalci, pretočnimi celicami, omarami in senzorji.
Če vaš proces zahteva večjo zmogljivost, je mogoče več modulov UIP4000hdT združiti v skupine. Za zelo visoke zmogljivosti so na voljo večji ultrazvočni sistemi podjetja Hielscher.
Tipične aplikacije
- Homogenizacija in mešanje: enakomerno mešanje sistemov tekočina-tekočina in tekočina-trdna snov.
- Emulgiranje: proizvodnja finih emulzij in stabilnih olje-voda sistemov.
- Razprševanje in razbijanje aglomeratov: razbijanje aglomeratov in enakomerno razporeditev prahov, pigmentov in nanomaterialov.
- Mletje v vlažnem stanju in zmanjševanje velikosti delcev: ultrazvočna obdelava z visokim strižnim napetostjo za mikronizacijo in fino mletje.
- Ultrazvočna ekstrakcija: poglobljeno pridobivanje iz rastlinskih izvlečkov, alg, celic in drugih bioloških materialov.
- Mešanje oljčnega olja: izboljšana učinkovitost procesa pri proizvodnji ekstra deviškega oljčnega olja.
- Sono-kemija in kataliza: reakcije s pomočjo kavitacije, sinteza in Sono-kataliza.
Industrijsko oblikovanje za zahtevna okolja
Model UIP4000hdT je zasnovan za industrijska okolja in zahtevne procesne pogoje. Sistem ne potrebuje dodatnih hladilnih sredstev, kot sta hladilna voda ali stisnjen zrak. Zaradi svoje robustne zasnove je primeren za delovanje v proizvodnih prostorih, izpostavljenih prahu, umazaniji, temperaturnim nihanjem in vlagi.
Ultrazvočni procesor je izdelan iz titanovih in nerjavnih jeklenih komponent. Prirobnica brez vibracij olajša vgradnjo v stroje, podstavke in predelovalne obrate. Modularna zasnova omogoča zmogljiv, a prostorsko varčen sistem: pretvornik in generator sta nameščena ločeno in povezana s kabli, kar zmanjšuje zahtevnost namestitve, obratovanja in vzdrževanja.
Pri tipičnih namestitvah sta pretočna celica in ultrazvočni pretvornik vgrajena v dvostensko ohišje iz nerjavečega jekla z učinkovito zvočno izolacijo. Napravo UIP4000hdT je mogoče vgraditi tudi v reaktorje, izdelane po meri stranke, za specializirane proizvodne procese.
Zmogljivost predelave 4kW
Naslednje vrednosti so okvirne izhodiščne točke za dimenzioniranje opreme. Dejanska zmogljivost je odvisna od viskoznosti, vsebnosti trdnih delcev, želene velikosti delcev ali kapljic, cilja ekstrakcije, temperature, tlaka, geometrije pretočne celice in potrebnega vnosa ultrazvočne energije.
| Proces | Tipični pretok pri modelu UIP4000hdT |
|---|---|
| transesterifikacija biodizla | 1 do 3 m³/h |
| emulgiranje, npr. olje/voda | 0.4 do 2 m³/h |
| ekstrakcija celic, npr. alge | 0.1 do 0,8 m³/h |
| Razpršitvijo / Deaglomeracija | 00,02 do 0,4 m³/h |
| mokro mletje in mletje | 00,01 do 0,02 m³/h |
Za izbiro opreme, prilagojene vašemu procesu, nam prosimo posredujte podatke o materialu, želenem rezultatu, pretoku ali prostornini serije, viskoznosti, vsebnosti trdnih snovi, temperaturnih mejah ter želenem načinu obdelave. Hielscher vam bo priporočil ustrezno sonotrodo, ojačevalnik, pretočno celico, omaro in konfiguracijo sistema.
Industrijski ultrazvočni homogenizator UIP4000hdT (4000 W, 20 kHz) za vgrajeno obdelavo tekočin in kaš
Značilnosti naprave UIP4000hdT za nadzor procesov
- 4000 vatov ultrazvočne moči
- Industrijska ultrazvočna obdelava za težke pogoje
- neprekinjeno delovanje 24 ur na dan, 7 dni na teden
- barvni zaslon na dotik
- Daljinsko upravljanje brskalnika prek omrežja LAN
- Samodejno beleženje moči, amplitude, časa ultrazvočne obdelave, temperature in tlaka
- Vgrajena kombinirana kartica SD/USB za shranjevanje podatkov o procesu
- Vtični temperaturni senzor
- Izbirni vstavljivi senzor tlaka
- Povezljivost prek LAN in Ethernet
- Namestitev programske opreme ni potrebna
- Samodejno uglaševanje frekvence
Visokozmogljiva ultrazvočna obdelava z močjo 4000 W
Industrijski ultrazvočni aparati podjetja Hielscher omogočajo zelo visoke amplitude za intenzivno kavitacijo in učinkovito obdelavo tekočin. Amplitude do 200 µm je mogoče uporabljati neprekinjeno v 24-urni proizvodnji. Za aplikacije, ki zahtevajo še višje amplitude, so na voljo po meri izdelane ultrazvočne sonotrode.
Model UIP4000hdT je zasnovan za intenzivno delovanje v zahtevnih okoljih. Zaradi svoje zmogljivosti, robustne konstrukcije in natančnega nadzora procesa je primeren za povečanje obsega proizvodnje, preskuse v proizvodnji in polno industrijsko predelavo.
Kateri ultrazvočni procesor naj izberete?
Od laboratorijskih raziskav in preskusov izvedljivosti do optimizacije procesov, poskusov v pilotnem obsegu in industrijske proizvodnje – podjetje Hielscher ponuja idealni ultrazvočni homogenizator za obdelavo tekočin in kaš v vsakem obsegu. V spodnji tabeli je prikazan pregled naših najbolj priljubljenih ultrazvočnih naprav s sondo.
| Model industrijskega ultrazvočnega naprave | Moč | Tipična uporaba |
|---|---|---|
| UIP500hdT | 500W | Premosti vrzel med laboratorijskim in pilotnim delom, razvojem formulacij ter proizvodnjo v majhnih serijah in neprekinjenimi procesi |
| UIP1000hdT | 1000W | Pilotni poskusi in manjši neprekinjeni procesi |
| UIP2000hdT | 2000W | Pilotna stopnja, povečanje obsega proizvodnje in industrijska proizvodnja |
| UIP4000hdT | 4000W | Večja proizvodna zmogljivost in neprekinjena obdelava v proizvodni liniji |
| UIP6000hdT | 6000W | Obdelava tekočin v velikih količinah v industriji |
| UIP16000 | 16000W | Industrijska proizvodnja z visoko zmogljivostjo in predelava več ton |
Če niste prepričani, kateri ultrazvočni procesor je primeren za vaš postopek, so najpomembnejša merila za izbiro želeni rezultat, velikost serije, zahtevani pretok, viskoznost, vsebnost trdnih snovi, delovni urnik in potrebna poraba energije. Podjetje Hielscher vam lahko na podlagi vaših podatkov o postopku priporoči ustrezno napravo, sonotrodo, ojačevalnik in konfiguracijo pretočne celice.

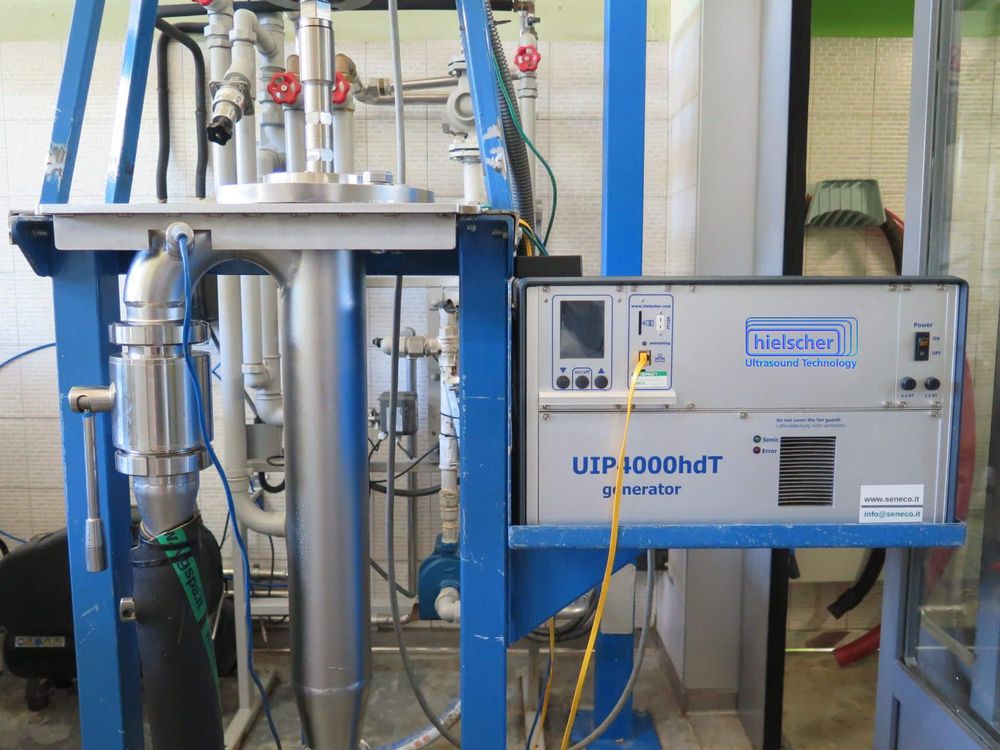

Ultrazvočni homogenizator UIP4000hdT (ultrazvočna moč 4 kW) s pretočno celico
Pogosta vprašanja o modelu UIP4000hdT
Za kaj se uporablja UIP4000hdT?
Naprava UIP4000hdT se uporablja za industrijsko ultrazvočno homogenizacijo, emulgacijo, dispergacijo, razbijanje aglomeratov, mokro mletje, ekstrakcijo, raztapljanje in sonokemične postopke.
Ali je model UIP4000hdT primeren za neprekinjeno proizvodnjo?
Da. Naprava UIP4000hdT je zasnovana za neprekinjeno industrijsko delovanje in jo je mogoče namestiti za neprekinjeno obdelavo v proizvodni liniji z ustreznimi pretočnimi celicami ali reaktorji, prilagojenimi potrebam stranke.
Kakšen pretok lahko obdeluje naprava UIP4000hdT?
Tipični pretoki segajo od približno 0,01 m³/h za zahtevne aplikacije mokrega mletja do 3 m³/h za postopke, kot je transesterifikacija biodizla. Natančen pretok je odvisen od surovine in cilja postopka.
Ali je mogoče napravo UIP4000hdT uporabiti za vgrajeno ultrazvočno obdelavo?
Da. Napravo UIP4000hdT je mogoče opremiti s pretočnimi celicami in reaktorji za neprekinjeno vgrajeno ultrazvočno obdelavo, z zankami za recirkulacijo ali za vgradnjo v proizvodne skide in predelovalne linije.
Kako naprava UIP4000hdT podpira dokumentiranje procesov?
Sistem beleži podatke o procesu, kot so moč, amplituda, čas ultrazvoka, temperatura in tlak. Podatki se shranijo v obliki datotek CSV za primerjavo procesov, zagotavljanje kakovosti in ponovljivost.
Kateri dodatki so na voljo za model UIP4000hdT?
Glede na postopek je mogoče napravo UIP4000hdT opremiti s sonotrodami, kaskadnimi elektrodami, ojačevalci, pretočnimi celicami, reaktorji, zvočno izoliranimi omarami, temperaturnimi senzorji in dodatnimi senzorji tlaka.
Kako naj se odločim med modeli UIP2000hdT, UIP4000hdT in UIP16000hdT?
Izbira je odvisna predvsem od zahtevanega pretoka, prostornine serije, porabe energije in želenega rezultata. Model UIP4000hdT se običajno izbere, kadar je naprava z močjo 2 kW premajhna, kompaktni industrijski ultrazvočni aparat z močjo 4 kW pa zagotavlja ustrezno zmogljivost za proces.
UIP4000hdT – Uporabniška prijaznost in najsodobnejša tehnologija
Barvni zaslon na dotik
Barvni zaslon na dotik omogoča neposreden dostop do glavnih obratovalnih parametrov. Amplitudo, moč in impulzni način je mogoče natančno nastaviti, operater pa lahko izbira med prikazom v obliki stolpčnega grafa ali številčnim prikazom. Visokokontrastni zaslon BIG NUMBER izboljša vidljivost med proizvodnjo.
Daljinski upravljalnik brskalnika
Napravo UIP4000hdT je mogoče upravljati prek spletnega vmesnika LAN iz običajnih spletnih brskalnikov. Povezava po načelu »plug-and-play« ne zahteva namestitve programske opreme. Ultrazvočni procesor je mogoče upravljati z osebnega računalnika, računalnika Mac, tabličnega računalnika ali pametnega telefona prek neposredne povezave, stikala, usmerjevalnika ali dodatnega vnaprej nastavljenega brezžičnega usmerjevalnika.
Vgrajeno omrežje in beleženje podatkov”
Vgrajena LAN-povezava poenostavlja nadzor procesa in integracijo v proizvodna okolja. Podatki o ultrazvočni obdelavi se samodejno shranjujejo na pomnilniško kartico SD/USB. Vstavljivi temperaturni senzor neprekinjeno meri temperaturo procesa, za spremljanje in dokumentiranje tlaka pa je mogoče priključiti dodatni senzor tlaka.
Samodejno uglaševanje frekvence
UIP4000hdT uporablja inteligentno samodejno nastavljanje frekvence. Ob vklopu sistema generator zazna optimalno delovno frekvenco in na tej frekvenci poganja ultrazvočni pretvornik. To izboljša zanesljivost, energetsko učinkovitost in stabilnost procesa brez ročnega nastavljanja frekvence.
Sonicator UIP4000hdT v raziskavah in znanosti
UIP4000hdT je 4000-vatni industrijski ultrazvočni procesor, ki se uporablja v raziskavah, R&Razvoj procesov v merilu D in razvoj procesov, usmerjenih v proizvodnjo. V spodnjem informativnem listu in znanstvenih člankih so predstavljene uporabe v predelavi oljčnega olja, ekstrakciji, proizvodnji biodizla, čiščenju membran in predelavi materialov. Za konkretno uporabo ali znanstveno referenco nas prosimo kontaktirajte.
- FactSheet UIP4000hdT – 4000 watts powerful industrial sonicator – Hielscher Ultrasonics
- Tamborrino, A.; Taticchi, A.; Romaniello, R.; Perone, C.; Esposto, S.; Leone, A.; Servili, M. (2021): Assessment of the olive oil extraction plant layout implementing a high-power ultrasound machine. Ultrasonics Sonochemistry, Volume 73, 2021.
- Manganiello, R.; Pagano, M.; Nucciarelli, D.; Ciccoritti, R.; Tomasone, R.; Di Serio, M.G.; Giansante, L.; Del Re, P.; Servili, M.; Veneziani, G. (2021): Effects of Ultrasound Technology on the Qualitative Properties of Italian Extra Virgin Olive Oil. Foods. 2021 Nov 22;10(11):2884.
- Pesterau, A.-M.; Sirbu, R.; Cadar, E. (2023): Biomedical Applications Based on Marine Collagen Obtained from the Jellyfish Species Rhizostoma Pulmo Extracted from the Black Sea. European Journal of Natural Sciences and Medicine 6, 2023. 89-99.
- Gholami, A.; Pourfayaz, F.; Maleki, A. (2021): Techno-economic assessment of biodiesel production from canola oil through ultrasonic cavitation. Energy Reports, Volume 7, 2021. 266-277.
- Luján-Facundo, M.-J.; Mendoza-Roca, J.-A.; Cuartas-Uribe, B.; Álvarez-Blanco, S. (2016): Membrane fouling in whey processing and subsequent cleaning with ultrasounds for a more sustainable process. Journal of Cleaner Production 143, 2016.

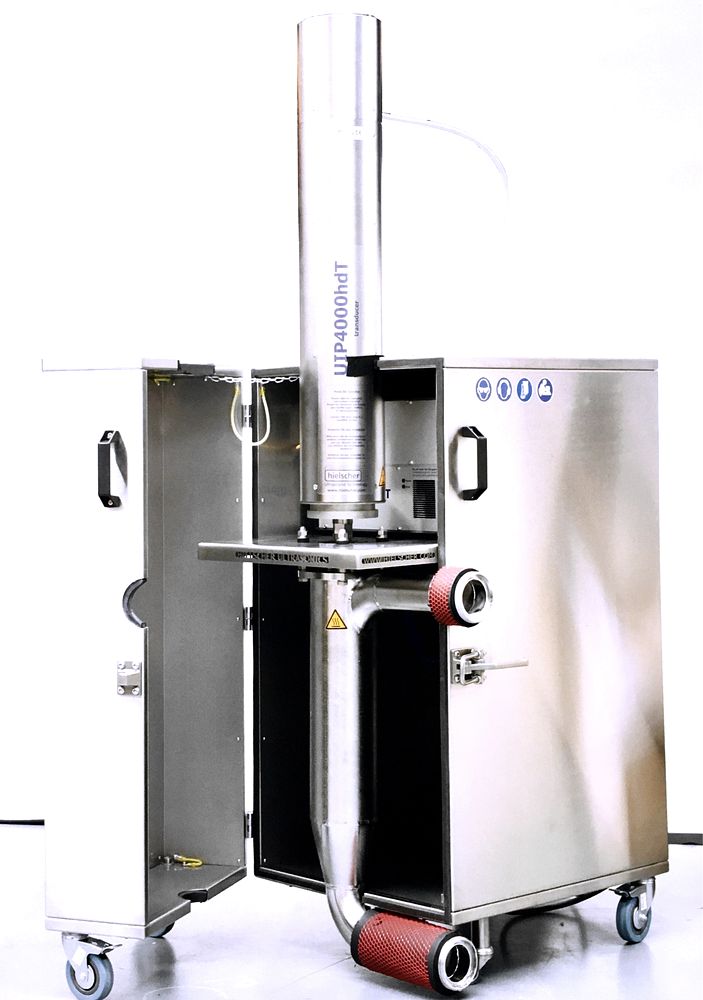

UIP4000hdT v ohišju iz nerjavečega jekla
