ეფექტური წყალბადის წარმოება ულტრაბგერით
წყალბადი არის ალტერნატიული საწვავი, რომელიც მისი ეკოლოგიური სისუფთავისა და ნახშირორჟანგის ნულოვანი ემისიის გამო უპირატესობას იძენს. თუმცა, ტრადიციული წყალბადის გენერაცია არ არის ეფექტური ეკონომიური მასობრივი წარმოებისთვის. წყლისა და ტუტე წყალხსნარების ულტრაბგერითი აქტივირებული ელექტროლიზი იძლევა უფრო მაღალ წყალბადის გამოსავლიანობას, რეაქციის სიჩქარესა და გარდაქმნის სიჩქარეს. ულტრაბგერითი დახმარებით ელექტროლიზი წყალბადის წარმოებას ეკონომიურს და ენერგოეფექტურს ხდის.
ულტრაბგერითი აქტივირებული ელექტროქიმიური რეაქციები, როგორიცაა ელექტროლიზი და ელექტროკოაგულაცია, აჩვენებს გაუმჯობესებულ რეაქციის სიჩქარეს, ტემპსა და გამოსავლიანობას.
გააჩქარეთ წყალბადის წარმოება ულტრაბგერისა და ელექტროქიმიის სიმძლავრით
გააერთიანეთ ულტრაბგერითი კავიტაციის ეფექტურობა ელექტროქიმიური რეაქციების სიზუსტესთან, რათა მიაღწიოთ უფრო მაღალ წყალბადის გამოსავლიანობას და დაბალ ენერგომოხმარებას. Hielscher-ის თანამედროვე სონო-ელექტროქიმიური სისტემები აუმჯობესებენ მასათა გადატანას, ზრდიან კატალიზატორის აქტივობას და ოპტიმიზაციას უკეთებენ ელექტროდების ზედაპირებს მუდმივი, მაღალეფექტური H₂ გენერაციისთვის.
ძირითადი სარგებელი:
- გაუმჯობესებული მასათა გადატანა: ულტრაბგერითი ტალღები ამცირებს დიფუზიური ფენის სისქეს, რაც უზრუნველყოფს რეაგენტების ეფექტურ მიწოდებას ელექტროდებზე.
- გაუმჯობესებული კატალიზატორის სტაბილურობა: ულტრაბგერითი დამუშავება ხელს უშლის ნანონაწილაკების აგლომერაციას, რაც დროთა განმავლობაში ინარჩუნებს მაღალ კატალიზურ აქტივობას.
- ენერგოეფექტურობა: ოპტიმიზირეთ ენერგიის შეყვანა კავიტაციით გამოწვეული მიკრო-შერევითა და ზედაპირის გასუფთავებით.
უზრუნველყოფეთ მუდმივი, მაღალი ინტენსივობის კავიტაცია საიმედო ულტრაბგერითი პროცესორებით, რომლებიც შექმნილია უწყვეტი 24/7 H₂ წარმოებისთვის. მიიღეთ დეტალური ინფორმაცია ჩვენი მაღალი სიმძლავრის ულტრაბგერითი გადაწყვეტილებების შესახებ და ესაუბრეთ ჩვენს ულტრაბგერითი დამუშავების ექსპერტებს!

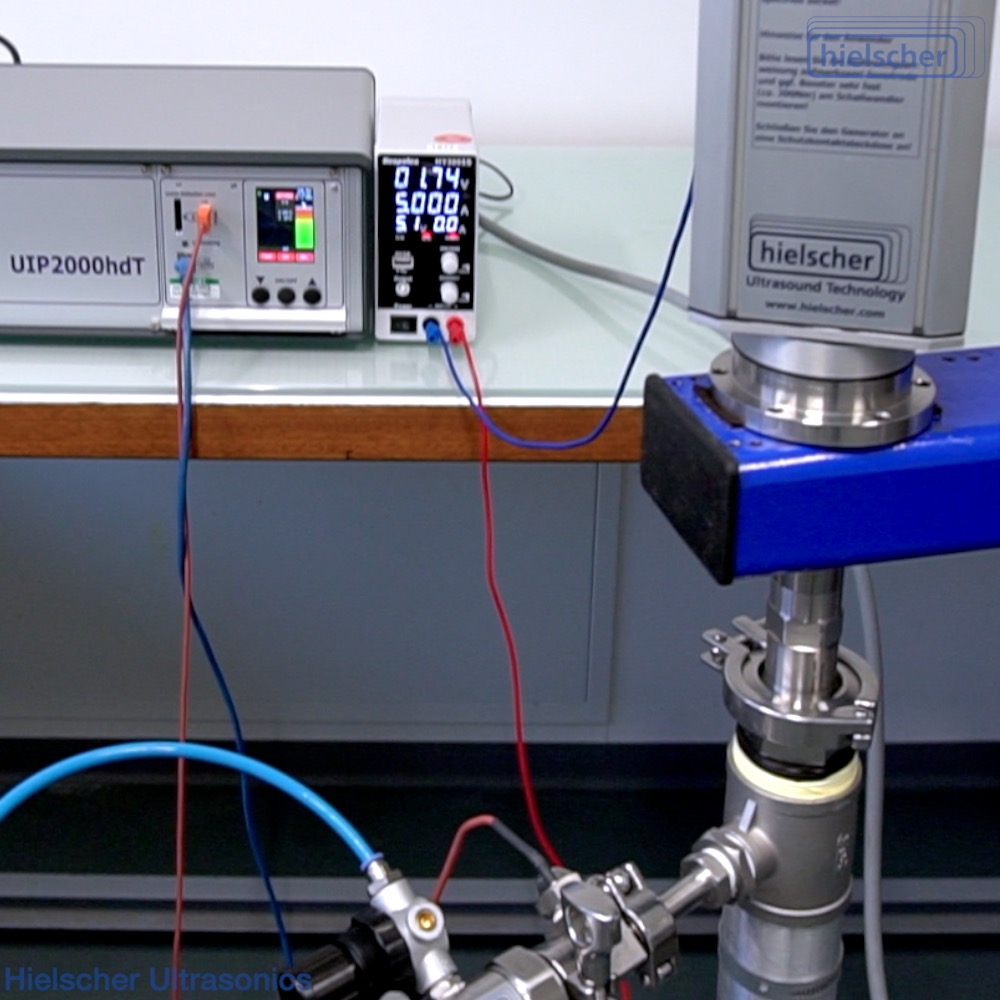

2x UIP2000hdT მოდელის ულტრაბგერითი პროცესორი პრობებით, რომლებიც მოქმედებენ როგორც ელექტროდები, ანუ კათოდი და ანოდი. ულტრაბგერითი ვიბრაცია და კავიტაცია აქტივირებს ელექტროქიმიურ წყალბადის წარმოებას.
ეფექტური წყალბადის გენერაცია ულტრაბგერითი დამუშავებით
წყლისა და წყალხსნარების ელექტროლიზი წყალბადის გენერაციის მიზნით არის პერსპექტიული პროცესი სუფთა ენერგიის წარმოებისთვის. წყლის ელექტროლიზი არის ელექტროქიმიური პროცესი, სადაც ელექტროენერგია გამოიყენება წყლის ორ აირად დასაშლელად, კერძოდ, წყალბადად (H₂) და ჟანგბადად (O₂). იმისათვის, რომ H – O – H ბმები ელექტროლიზით დაიშალოს, წყალში გადის ელექტრული დენი.
ელექტროლიტური რეაქციისთვის გამოიყენება პირდაპირი ელექტრული დენი, რათა დაიწყოს სხვაგვარად არასპონტანური რეაქცია. ელექტროლიზი შეუძლია წარმოქმნას მაღალი სიწმინდის წყალბადი მარტივ, ეკოლოგიურად სუფთა, მწვანე პროცესში ნულოვანი CO₂ ემისიით, რადგან O₂ არის ერთადერთი გვერდითი პროდუქტი.
წყლის ელექტროლიზის შესახებ, წყლის ჟანგბადად და წყალბადად დაშლა ხდება წყალში ელექტრული დენის გატარებით.
სუფთა წყალში უარყოფითად დამუხტულ კათოდზე მიმდინარეობს აღდგენის რეაქცია, სადაც ელექტრონები (e−) კათოდიდან გადაეცემა წყალბადის კატიონებს, რათა წარმოიქმნას წყალბადის აირი. დადებითად დამუხტულ ანოდზე მიმდინარეობს ჟანგვის რეაქცია, რომელიც წარმოქმნის ჟანგბადის აირს და ელექტრონებს ანოდს გადასცემს. ეს ნიშნავს, რომ წყალი რეაგირებს ანოდზე, რათა წარმოიქმნას ჟანგბადი და დადებითად დამუხტული წყალბადის იონები (პროტონები). ამრიგად, სრულდება ენერგობალანსის შემდეგი ტოლობა:
2H+ (aq) + 2e– → H₂ (g) (აღდგენა კათოდზე)
2H2O (l) → O2 (g) + 4H+ (aq) + 4e– (ჟანგვა ანოდზე)
ზოგადი რეაქცია: 2H₂O (l) → 2H₂ (g) + O₂ (g)
ხშირად, ელექტროლიზისთვის წყალბადის წარმოების მიზნით გამოიყენება ტუტე წყალი. ტუტე მარილები არის ტუტე მეტალებისა და ტუტე მიწის მეტალების ხსნადი ჰიდროქსიდები, რომელთა საერთო მაგალითებია: ნატრიუმის ჰიდროქსიდი (NaOH, ასევე ცნობილი როგორც კაუსტიკური სოდა) და კალიუმის ჰიდროქსიდი (KOH, ასევე ცნობილი როგორც კაუსტიკური პოტაში). ელექტროლიზისთვის ძირითადად გამოიყენება 20%-დან 40%-მდე კაუსტიკური ხსნარის კონცენტრაციები.
სონო-ელექტროქიმიური წყალბადის წარმოება ულტრაბგერით კათოდზე.
წყალბადის ულტრაბგერითი სინთეზი
როდესაც წყალბადის აირი მიიღება ელექტროლიზური რეაქციის შედეგად, წყალბადი სინთეზდება ზუსტად დაშლის პოტენციალზე. ელექტროდების ზედაპირი არის ის არე, სადაც წყალბადის წარმოქმნა ხდება მოლეკულურ ეტაპზე ელექტროქიმიური რეაქციის დროს. წყალბადის მოლეკულები ნუკლეირდებიან ელექტროდის ზედაპირზე, რის შედეგადაც შემდგომში კათოდის გარშემო წყალბადის აირის ბუშტუკები ჩნდება. ულტრაბგერითი ელექტროდების გამოყენება აუმჯობესებს აქტივობის იმპედანსებსა და კონცენტრაციის იმპედანსს და აჩქარებს წყალბადის ბუშტუკების ამოსვლას წყლის ელექტროლიზის დროს. რამდენიმე კვლევამ აჩვენა, რომ ულტრაბგერითი წყალბადის წარმოება ეფექტურად ზრდის წყალბადის გამოსავლიანობას.
- წყალბადის უფრო მაღალი გამოსავლიანობა
- გაუმჯობესებული ენერგოეფექტურობა
➡️ გამოიყენეთ ულტრაბგერითი დამუშავება შემდეგი მიზნებისთვის:
- მასათა გადატანის გაზრდა
- დაგროვილი იმპედანსის შემცირების აჩქარება
- ომური ძაბვის ვარდნის შემცირება
- რეაქციის ზეპოტენციალის შემცირება
- დაშლის პოტენციალის შემცირება
- წყლის / წყალხსნარის დეგაზირება
- ელექტროდის კატალიზატორების გაწმენდა
ულტრაბგერითი ეფექტები ელექტროლიზზე
ულტრაბგერითი აქტივირებული ელექტროლიზი ასევე ცნობილია, როგორც სონოელექტროლიზი. სონომექანიკური და სონოქიმიური ბუნების სხვადასხვა ულტრაბგერითი ფაქტორები გავლენას ახდენენ და აქტიურებენ ელექტროქიმიურ რეაქციებს.
- ულტრაბგერითი ტალღები ქმნიან ბუშტუკებს
- ბუშტუკები იშლება
- ექსტრემალური სითბო შლის წყლის მოლეკულებს
ელექტროლიზზე მოქმედი ფაქტორები არის ულტრაბგერითი კავიტაციისა და ვიბრაციის შედეგები და მოიცავს აკუსტიკურ ნაკადს, მიკროტურბულენტობას, მიკროჯეტებს, საცეცებურ ტალღებს, ასევე სონოქიმიურ ეფექტებს. ულტრაბგერითი / აკუსტიკური კავიტაცია ხდება, როდესაც მაღალი ინტენსივობის ულტრაბგერითი ტალღები გადაეცემა სითხეს. კავიტაციის ფენომენი ხასიათდება ე.წ. კავიტაციური ბუშტუკების ზრდითა და კოლაფსით. ბუშტუკის იმპლოზია ხასიათდება ზეინტენსიური, ლოკალურად მოქმედი ძალებით. ეს ძალები მოიცავს ინტენსიურ ლოკალურ გათბობას 5000K-მდე, მაღალ წნევას 1000 atm-მდე და უზარმაზარ გათბობისა და გაცივების სიჩქარეებს (>100k/წმ), და ისინი იწვევენ მატერიასა და ენერგიას შორის უნიკალურ ურთიერთქმედებას. მაგალითად, კავიტაციური ძალები მოქმედებენ წყალში წყალბადურ ბმებზე და ხელს უწყობენ წყლის კლასტერების დაშლას, რაც შემდგომში იწვევს ელექტროლიზისთვის საჭირო ენერგიის მოხმარების შემცირებას.
ულტრაბგერითი გავლენა ელექტროდებზე
- ნალექების მოცილება ელექტროდის ზედაპირიდან
- ელექტროდის ზედაპირის აქტივაცია
- ელექტროლიტების ტრანსპორტირება ელექტროდებისკენ და ელექტროდებიდან შორს
ელექტროდის ზედაპირების ულტრაბგერითი გაწმენდა და აქტივაცია
მასათა გადატანა არის ერთ-ერთი გადამწყვეტი ფაქტორი, რომელიც გავლენას ახდენს რეაქციის სიჩქარეზე, ტემპზე და გამოსავლიანობაზე. ელექტროლიზური რეაქციების დროს, რეაქციის პროდუქტები, მაგ. ნალექები, გროვდება ელექტროდის ზედაპირების გარშემო და პირდაპირ მათ ზედაპირზე და ანელებენ ახალი ხსნარის ელექტროლიზურ გარდაქმნას ელექტროდზე. ულტრაბგერითი აქტივირებული ელექტროლიზური პროცესები აჩვენებენ მასათა გადატანის გაზრდას მთლიან ხსნარში და ზედაპირების სიახლოვეს. ულტრაბგერითი ვიბრაცია და კავიტაცია აცილებენ პასივირების ფენებს ელექტროდის ზედაპირებიდან და ამით მათ მუდმივად სრულად ეფექტურს ხდის. გარდა ამისა, ცნობილია, რომ ულტრაბგერითი დამუშავება აუმჯობესებს რეაქციის გზებს სონოქიმიური ეფექტების მეშვეობით.
ომური ძაბვის ვარდნის, რეაქციის ზეპოტენციალის და დაშლის პოტენციალის შემცირება
ძაბვა, რომელიც საჭიროა ელექტროლიზის წარმოებისთვის, ცნობილია, როგორც დაშლის პოტენციალი. ულტრაბგერა შეუძლია შეამციროს საჭირო დაშლის პოტენციალი ელექტროლიზის პროცესებში.
ულტრაბგერითი ელექტროლიზის უჯრედი
წყლის ელექტროლიზისთვის, ულტრაბგერითი ენერგიის შეყვანა, ელექტროდებს შორის სივრცე და ელექტროლიტის კონცენტრაცია არის გადამწყვეტი ფაქტორები, რომლებიც გავლენას ახდენენ წყლის ელექტროლიზზე და მის ეფექტურობაზე.
ტუტე ელექტროლიზისთვის გამოიყენება ელექტროლიზის უჯრედი, რომელიც შეიცავს წყალხსნარში ტუტე ხსნარს, ჩვეულებრივ 20%–40% KOH ან NaOH. ელექტროენერგია მიეწოდება ორ ელექტროდს.
რეაქციის სიჩქარის გასაჩქარებლად შესაძლებელია ელექტროდის კატალიზატორების გამოყენება. მაგალითად, Pt ელექტროდები ხელსაყრელია, რადგან რეაქცია უფრო მარტივად მიმდინარეობს.
სამეცნიერო კვლევითი სტატიები აცხადებენ 10%-25% ენერგიის დაზოგვას ულტრაბგერითი აქტივირებული წყლის ელექტროლიზის გამოყენებით.
ულტრაბგერითი ელექტროლიზერები წყალბადის წარმოებისთვის საცდელ და სამრეწველო მასშტაბებზე
Hielscher Ultrasonics-ის სამრეწველო ულტრაბგერითი პროცესორები შექმნილია 24/7/365 რეჟიმში სრული დატვირთვითა და მძიმე სამუშაო პროცესებში მუშაობისთვის.
მყარი ულტრაბგერითი სისტემების, სპეციალურად დამზადებული სონოტროდების (პრობების), რომლებიც ერთდროულად ელექტროდისა და ულტრაბგერითი ტალღის გამომცემლის ფუნქციას ასრულებენ, და ელექტროლიზის რეაქტორების მიწოდებით, Hielscher Ultrasonics უზრუნველყოფს ელექტროლიზური წყალბადის წარმოების სპეციფიკურ მოთხოვნებს. UIP სერიის ყველა ციფრული სამრეწველო ულტრაბგერითი სონიკატორი (UIP500hdT (500 ვტ), UIP1000hdT (1kW), UIP1500hdT (1,5kW), UIP2000hdT (2kW), და UIP4000hdT (4kW)) არის მაღალი ეფექტურობის მქონე ულტრაბგერითი აპარატები ელექტროლიზის გამოყენებისთვის.

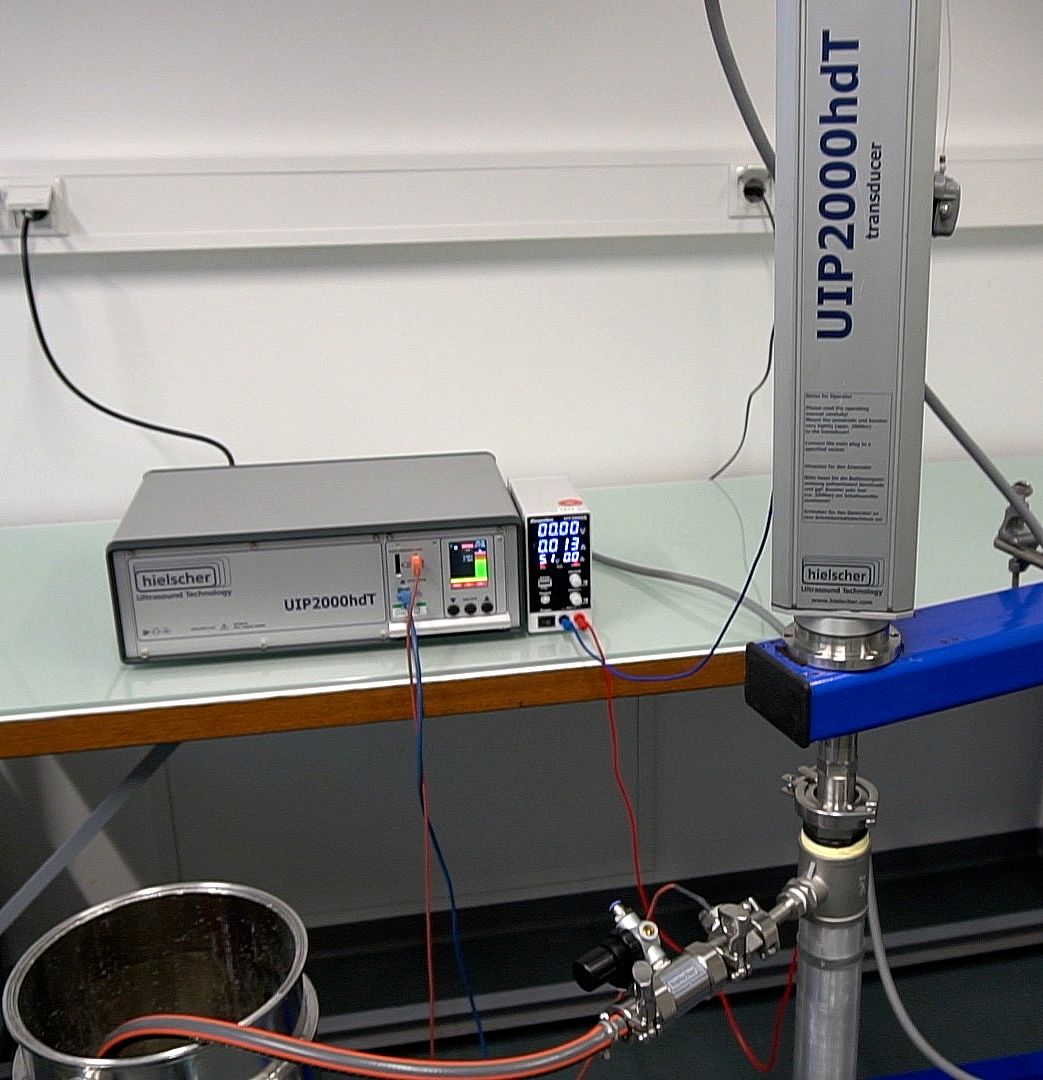

UIP2000hdT-ის ულტრაბგერითი პრობა ასრულებს ანოდის ფუნქციას. გამოყენებული ულტრაბგერითი ტალღები აძლიერებს წყალბადის ელექტროლიზურ სინთეზს.
ქვემოთ მოცემული ცხრილი გთავაზობთ მიმოხილვას ჩვენი სონიკატორებისა და სონო-ელექტროდების შესახებ ელექტროქიმიური H₂ გენერაციისთვის – საკვლევი ლაბორატორიიდან წარმოებამდე:
| სონიკატორი | ულტრაბგერითი სიმძლავრე | მოცულობა |
|---|---|---|
| VialTweeter | 200W | Falcon Tube |
| UP100H | 100W | 10 to 200mL/min |
| UP400St | 400W | 20 to 400mL/min |
| UIP2000hdT | 2000W | 0,2 to 4L/min |
მოახდინეთ წყალბადის გამოსავლიანობის ოპტიმიზაცია ულტრაბგერითი დამუშავებით!
სონოელექტროქიმიური უჯრა H2 სინთეზის გაუმჯობესებისთვის
FAQ – სონოელექტროქიმიური წყალბადის წარმოება
რა არის წყალბადი?
წყალბადი არის ქიმიური ელემენტი H სიმბოლოთი და ატომური ნომრით 1. სტანდარტული ატომური მასით 1,008, წყალბადი არის პერიოდული სისტემის ყველაზე მსუბუქი ელემენტი. წყალბადი არის ყველაზე გავრცელებული ქიმიური ნივთიერება სამყაროში, რომელიც შეადგენს მთელი ბარიონული მასის დაახლოებით 75%-ს. H₂ არის აირი, რომელიც წარმოიქმნება, როდესაც ორი წყალბადის ატომი ერთმანეთთან ქიმიურად უკავშირდება და ხდება წყალბადის მოლეკულა. H₂ ასევე ცნობილია როგორც მოლეკულური წყალბადი და არის დიატომური, ჰომონუკლეარული მოლეკულა. ის შედგება ორი პროტონისა და ორი ელექტრონისგან. ნეიტრალური მუხტის მქონე მოლეკულური წყალბადი არის სტაბილური და შესაბამისად წყალბადის ყველაზე გავრცელებული ფორმა.
როდესაც წყალბადი წარმოიქმნება სამრეწველო მასშტაბით, ბუნებრივი აირის ორთქლით რეფორმინგი არის ყველაზე ფართოდ გამოყენებული წარმოების ფორმა. ალტერნატიული მეთოდია წყლის ელექტროლიზი. წყალბადის უმეტესობა წარმოიქმნება მისი შემდგომი გამოყენების ადგილთან ახლოს, მაგ., საწვავის გადამამუშავებელი ობიექტების (მაგ., ჰიდროკრეკინგი) და ამიაკზე დაფუძნებული სასუქების მწარმოებლების სიახლოვეს.
რა არის წყალბადის სონოელექტროქიმიური სინთეზი?
სონოელექტროქიმიური სინთეზი არის ჰიბრიდული ტექნიკა, რომელიც აერთიანებს ულტრაბგერით კავიტაციას ელექტროქიმიურ წყლის დაშლასთან. მაღალი სიხშირის ბგერითი ტალღების – ანუ ულტრაბგერის – ელექტროქიმიურ რეაქტორზე ზემოქმედებით, პროცესი აძლიერებს მასათა გადატანას, ასუფთავებს ელექტროდების ზედაპირებს და ზრდის წყალბადის გენერაციის ჯამურ ეფექტურობას ტრადიციულ ელექტროლიზთან შედარებით.
როგორ ზრდის ულტრაბგერა წყალბადის გამოსავლიანობას ელექტროლიზის დროს?
ულტრაბგერა აუმჯობესებს წყალბადის გენერაციას ძირითადად აკუსტიკური კავიტაციის გზით. მიკროსკოპული ბუშტუკების წარმოქმნა და დაცემა ქმნის ინტენსიურ მიკროტურბულენტობას, რომელიც ამცირებს დიფუზიური ფენის სისქეს ელექტროდის ზედაპირზე. ეს უზრუნველყოფს რეაგენტების უფრო სწრაფ მიწოდებას კატალიზატორისთვის და ხელს უწყობს წყალბადის აირის ბუშტუკების უფრო ეფექტურ მოცილებას, რაც ხელს უშლის “აირის ეკრანირებას” და უფრო მაღალი დენის სიმკვრივეების მიღწევის საშუალებას იძლევა.
რა არის სამრეწველო სონიკატორის გამოყენების უპირატესობები წყალბადის სინთეზისთვის?
მაღალი ინტენსივობის ულტრაბგერითი პროცესორების გამოყენება, როგორიცაა UIP2000hdT Hielscher-ის სამრეწველო ხარისხის UIP სერიიდან, გთავაზობთ რამდენიმე უპირატესობას:
- გაუმჯობესებული კატალიზატორის აქტივობა: ულტრაბგერითი დამუშავება ხელს უშლის ნანონაწილაკების აგლომერაციას, რაც ინარჩუნებს კატალიზატორების (როგორიცაა Pt, TiO₂, ან Ni) მაღალ აქტივობას.
- ელექტროდების გასუფთავება: ულტრაბგერა მუდმივად ასუფთავებს ელექტროდების ზედაპირებს, ამცირებს პოლარიზაციას და ზრდის რეაქტორის კომპონენტების სამუშაო ვადას.
- მასშტაბირებადობა: ეს სისტემები შექმნილია უწყვეტი 24/7 მუშაობისთვის, რაც მათ ხდის შესაფერისს როგორც ლაბორატორიული კვლევებისთვის, ისე სამრეწველო მასშტაბის წყალბადის წარმოებისთვის.
რა არის კავიტაციის როლი სონოელექტროქიმიურ რეაქციებში?
აკუსტიკური კავიტაცია არის სონო-ელექტროქიმიის ძირითადი მექანიზმი. როდესაც ულტრაბგერითი ტალღები გადის სითხეში, ისინი ქმნიან მაღალი და დაბალი წნევის ციკლების მონაცვლეობას. დაბალი წნევის ციკლის დროს, წარმოიქმნება და იზრდება პატარა ვაკუუმის ბუშტუკები; მაღალი წნევის ციკლის დროს, ისინი იმპლოზიურად იშლება. ეს დაშლა წარმოქმნის ლოკალურ ექსტრემალურ ტემპერატურებსა და წნევებს, რაც შეიძლება ხელი შეუწყოს ქიმიურ რეაქციებს და მნიშვნელოვნად გააუმჯობესოს კონტაქტი ელექტროდებსა და ელექტროლიტს შორის.
შეიძლება თუ არა სონო-ელექტროქიმიის გამოყენება განახლებადი ენერგიის წყაროებთან ერთად?
დიახ. სონო-ელექტროქიმიური სისტემები შეიძლება ინტეგრირებული იყოს განახლებადი ენერგიის წყაროებთან, როგორიცაა მზის ან ქარის ენერგია. ულტრაბგერითი პროცესორების უნარი, ეფექტურად იმუშაოს სხვადასხვა სიმძლავრის დონეებზე, მათ იდეალურს ხდის ინტერმიტენტული ენერგიის მიწოდებისთვის, რაც პოტენციურად ამცირებს მწვანე წყალბადის წარმოების ნახშირბადის კვალს.
როგორ შეედრება სონო-ელექტროქიმიური წყალბადის წარმოება მეთანის ტრადიციულ ორთქლით რეფორმინგს?
განსხვავებით მეთანის ორთქლით რეფორმინგისგან (SMR), რომელიც ეფუძნება წიაღისეულ საწვავს და გამოყოფს მნიშვნელოვან რაოდენობას CO₂-ს, სონო-ელექტროქიმიური სინთეზი, როგორც წესი, იყენებს წყალს როგორც საწყის მასალას. მიუხედავად იმისა, რომ SMR ამჟამად უფრო დამკვიდრებულია, სონო-ელექტროქიმია სთავაზობს უფრო სუფთა, “მწვანე” ალტერნატივას, რომელიც შეიძლება იკვებებოდეს განახლებადი ელექტროენერგიით, რაც მას მდგრადი წყალბადის ეკონომიკისთვის გადამწყვეტ ტექნოლოგიად აქცევს.
ლიტერატურა / რეფერენსები
- Sherif S. Rashwan, Ibrahim Dincer, Atef Mohany, Bruno G. Pollet (2019): The Sono-Hydro-Gen process (Ultrasound induced hydrogen production): Challenges and opportunities. International Journal of Hydrogen Energy, Volume 44, Issue 29, 2019, 14500-14526.
- Islam Md H., Burheim Odne S., Pollet Bruno G. (2019): Sonochemical and sonoelectrochemical production of hydrogen. Ultrasonics Sonochemistry 51, 2019. 533–555.
- Bruno G. Pollet; Faranak Foroughi; Alaa Y. Faid; David R. Emberson; Md.H. Islam (2020): Does power ultrasound (26 kHz) affect the hydrogen evolution reaction (HER) on Pt polycrystalline electrode in a mild acidic electrolyte? Ultrasonics Sonochemistry Vol. 69, December 2020.
- José González-García, Ludovic Drouin, Craig E. Banks, Biljana Šljukić, Richard G. Compton (2007): At point of use sono-electrochemical generation of hydrogen peroxide for chemical synthesis: The green oxidation of benzonitrile to benzamide. Ultrasonics Sonochemistry, Volume 14, Issue 2, 2007. 113-116.
- Cherepanov, Pavel; Melnyk, Inga; Skorb, Ekaterina V.; Fratzl, P.; Zolotoyabko, E.; Dubrovinskaia, Natalia; Dubrovinsky, Leonid Avadhut, Yamini S.; Senker, Jürgen; Leppert, Linn; Kümmel, Stephan; Andreeva, Daria V. (2015): The use of ultrasonic cavitation for near-surface structuring of robust and low-cost AlNi catalysts for hydrogen production. Green Chemistry Issue 5, 2015. 745-2749.
