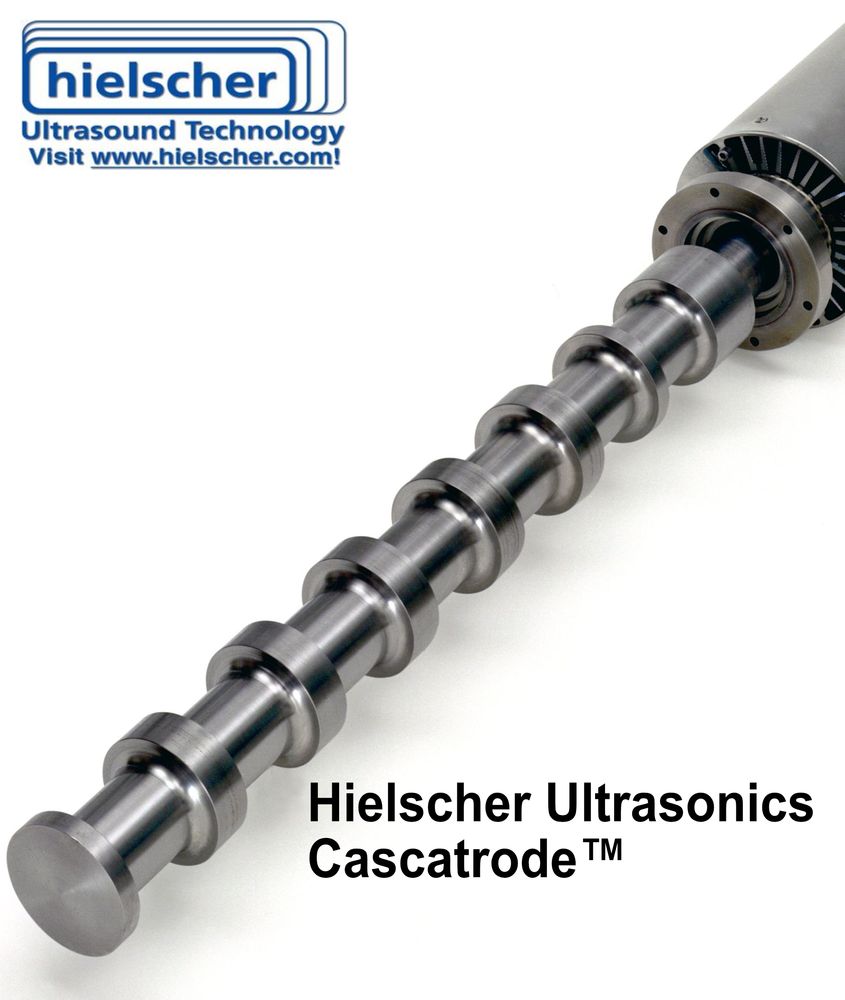

Hielscher Cascatrode – მაღალი ზედაპირის გაჟონვის ზონდი
Hielscher Cascatrodes ™ არის სპეციალური დიზაინის სონოტროდები (ულტრაბგერითი ზონდები) ეფექტური გაჟღერებისთვის ულტრაბგერითი სიმძლავრის ამაღლებულ დონეებზე დაბალ ან საშუალო ინტენსივობის დროს. – როგორც წესი, 60 ვტ/სმ²-ზე დაბალი და 60 მიკრონი ამპლიტუდის ქვემოთ.
ჰილშერმა შეიმუშავა Cascatrode™ სამრეწველო დამუშავების აპლიკაციებისთვის. Cascatrodes™ ხელმისაწვდომია ყველა სამრეწველო ულტრაბგერითი პროცესორისთვის – საწყისი UIP500hdT (0.5kW), UIP1000hdT (1kW), UIP1500hdT (1,5 კვტ) და UIP2000hdT (2kW) მსოფლიოში ყველაზე მძლავრ ულტრაბგერით მოწყობილობამდე UIP16000 (16 კვტ).
ახლის შემუშავებისას ან ტესტირებისას ხმოვანი პროცესები, როგორიცაა: ემულგირებადი, დარბევა, ჰომოგენიზაცია, უჯრედების დაშლა და ექსტრაქცია, დეაგლომერაცია, ან გაზავება თქვენ იპოვით ამას სპეციფიკური გაჟონვის პარამეტრები იმუშავეთ პროცესისთვის სხვებზე უკეთ. გამომავალი სიმძლავრის შეცვლის გარეშე შეგიძლიათ შეცვალოთ ბგერის ინტენსივობა: ან ფოკუსირება მოახდინეთ გამომავალი სიმძლავრის მცირე ზედაპირზე მაღალი ინტენსივობა (მაღალი W/cm²) ან დააკავშირეთ სიმძლავრე საშუალოზე დიდი ზედაპირის გამოყენებით დაბალი ინტენსივობა (დაბალი W/cm²). ინტენსივობა მატულობს უფრო მაღალი ხმოვანებით დიაპაზონი, უმაღლესი სითხე წნევა ან უფრო მაღალი სიბლანტე და მცირდება უფრო მაღალი ტემპერატურა. მას შემდეგ რაც დაადგინეთ თქვენი პროცესისთვის ოპტიმალური პარამეტრის კონფიგურაცია, დაგჭირდებათ შეინახეთ ეს კონფიგურაცია მუდმივი მასშტაბის გაზრდის დროს. სკალირებისას არ უნდა შეცვალოთ გაჟონვის ამპლიტუდა და წნევა. ამ გზით, თქვენ ინარჩუნებთ გაჟღერების ინტენსივობას – ეს არის ულტრაბგერითი სიმძლავრის გამომავალი ზედაპირის ერთეულზე (ვატ/სმ²) მუდმივი. როგორც ლოგიკური შედეგი, თქვენ გჭირდებათ მეტი სონოტროდ ზედაპირის ფართობი, რათა დააწყოთ მეტი სიმძლავრე მოცემული ზედაპირის ინტენსივობით. – ეს არის წრფივი კორელაცია.
Hielscher გთავაზობთ sonotrodes (=sonication probes) ფართო სპექტრს მისი ულტრაბგერითი მოწყობილობებისთვის. ჩვეულებრივ, სონოტროდები განსხვავდება წვერის დიამეტრის მიხედვით სხვადასხვა წვერის ზედაპირის უზრუნველსაყოფად. სონოტროდის ვერტიკალური ზედაპირები ზოგადად უმნიშვნელოა ელექტროენერგიის გადაცემისთვის, რადგან მათი რხევის ამპლიტუდა მიმართულია თხევადი საშუალოზე ძალიან დაბალია. Cascatrode™ დიზაინი განსხვავებულია ამატებს რგოლის ფორმის ჰორიზონტალურ ზედაპირებს წვერის ზედაპირზე. თითოეული რგოლი მოწყობილია სონოტროდის ერთ-ერთ რხევის მაქსიმუმში. ამ რგოლებით შეიძლება მნიშვნელოვნად გაიზარდოს ვიბრაციული ზედაპირი, რომელიც აკავშირებს ულტრაბგერას გამოსაყენებელ გარემოში. – საშუალებას იძლევა უფრო მაღალი ულტრაბგერითი სიმძლავრე უნდა იყოს დაწყვილებული სითხეში მოცემული ზედაპირის ინტენსივობით. Cascatrode™ შესაძლებელს ხდის გადაიცეს მაღალი ულტრაბგერითი სიმძლავრე მაღალი ამპლიტუდებით დამუშავებულ გარემოში.
Hielscher Cascatrodes™ ხელმისაწვდომია სხვადასხვა სიგრძით და დიამეტრით და სხვადასხვა რაოდენობის რგოლებით. – შექმნილია პროცესის ინტენსივობის შესატყვისად და სპეციფიკური ულტრაბგერითი გამოყენება. ვინაიდან ისინი გამოიყენება მაღალი სიმძლავრის და მაღალი მოცულობის პროცესებისთვის, Cascatrodes™ არის ძირითადად დამონტაჟებულია უწყვეტი ნაკადის სისტემებში. ისინი ადაპტირებადია ნაკადის უჯრედის რეაქტორებთან, რაც იძლევა ეფექტური შიდა დამუშავების საშუალებას სამრეწველო მასშტაბით.
კავიტაცია კასკატროდში
კასკატროდი ნაკადის რეაქტორში
