Kui juhtmed peavad olema täiesti puhtad: ultraheli liinisisene puhastus kui kõrgtehnoloogiline lahendus

Tööstuslikus juhtme- ja kaablitootmises on kvaliteedi ja majandusliku tõhususe määrajaks sageli nähtamatud detailid. Juhtmete, ribade või profiilide pinnapuhtus mõjutab otseselt järgnevaid protsesse, näiteks galvaniseerimist, ekstrusiooni, katmist, keevitamist või jootmist. Isegi kõige õhemad jäägid – näiteks tõmbeõlid, abrasioonitahked osakesed või oksiidkihid – võivad kahjustada katte nakkuvust, suurendada elektrilist kontakttakistust või põhjustada defekte tundlikes rakendustes.
Protsessi stabiilsuse ja tootekvaliteedi nõuete kasvades pälvib üha rohkem tähelepanu üks tehnoloogia: ultrahelitoega liinisisene juhtmepuhastus. See ühendab maksimaalse puhastusvõimsuse pideva integreerimisega kaasaegsetesse tootmisliinidesse. Üks näide sellest arengust on modulaarne Hielscher USCM700 juhtmepuhastussüsteem, mis on spetsiaalselt loodud pidevate materjalide jaoks kiirliinides.

Pinnapuhtus kui kriitiline tootmistegur

Tootmise paljudes etappides on saastumine vältimatu. Juhtme tõmbamisel kantakse peale määrdeaineid, et vähendada hõõrdumist ja pikendada tööriista kasutusiga. Samal ajal tekivad peened metalliosakesed ja kulumisjäägid. Lisaks moodustuvad oksiidkihid termilise mõju või ladustamise tõttu ning enne edasisi töötlusetappe võidakse peale kanda protsessiabiaineid.
Need jäägid ilmnevad sageli alles hilisemates protsessietappides – siis aga oluliste tagajärgedega. Katted ei märgu pinda ühtlaselt, galvaniseeritud kihtides esineb ebaühtlusi ning jootmis- või keevitusprotsessid muutuvad ebastabiilseks. Praktikas tähendab see suuremat praagi osakaalu, rohkem seisakuid ja kõrgemaid kulusid.
Tavapärased puhastusmeetodid, näiteks harjamine, vildist pühkijad või keemilised leotusvannid, jõuavad üha enam oma piirideni. Eriti suurte liinikiiruste korral või tundlike pindade puhul on vaja võimsamaid, kuid materjalisäästlikumaid tehnoloogiaid.

Liinisisene juhtmepuhastus ultraheli kavitatsiooni abil

Kuidas ultraheli puhastab: kavitatsioon kontaktivaba jõuna

Ultraheli puhastus põhineb füüsikalisel nähtusel, mida nimetatakse akustiliseks kavitatsiooniks. Kui vedelikku mõjutavad ultrahelilained, tekivad mikroskoopilised aurumullid. Need mullid kasvavad lühikest aega ja kollapseeruvad seejärel jõuliselt, tekitades vahetult pinnal äärmiselt suuri lokaalseid jõude.
Need mikroefektid eemaldavad töökindlalt õlikilesid, osakesi ja oksiidkihte – ilma mehaanilise kontaktita. Ultraheli on eriti tõhus madalsageduslikus vahemikus ümber 20 kHz, kus on võimalik saavutada intensiivne kavitatsioon ja suured amplituudid.
Otsustav eelis: juhet saab puhastada pideva materjalina käimasoleva tootmise ajal – liinisiseselt, pidevalt ja reprodutseeritavalt.

Liinisisene puhastus: puhtusest saab osa protsessiahelast

Tööstuslik väärtus tekib mitte ainult ultrahelienergia enda kaudu, vaid selle integreerimisel modulaarsesse protsessiahelasse. Kaasaegsed liinisisesed süsteemid ühendavad mitu funktsiooni pidevaks kontseptsiooniks.
Kesksel kohal on ultraheli puhastustsoon, kus saasteained eraldatakse juhtme pinnalt. Taassadestumise vältimiseks tagab filtreerimine osakeste pideva eemaldamise vannist. Kuumutamine ja retsirkulatsioon stabiliseerivad puhastusvedeliku parameetreid ning tagavad ühtlased tulemused ka muutuvates tootmistingimustes.
Vastavalt kvaliteedinõuetele võib lisada täiendavaid loputusetappe. Lõpuks tagab kuivatamine – sageli õhupühkijate abil –, et juhe väljub süsteemist täiesti kuivana ja valmis edasiseks töötlemiseks.

Ultrahelitoega liinisisese juhtmepuhastuse eelised

1. Maksimaalne pinnakvaliteet ja reprodutseeritavad protsessid
   Ultraheli eemaldab mitte ainult jämeda saastuse, vaid ka kõige peenemad jäägid, nagu ülikerged õlikiled, kulumisosakesed või oksiidikihid. Just need peened saasteained määravad sageli järgnevate katmis- või liitmisprotsesside edukuse. Tulemuseks on parem protsessi stabiilsus, parem nakkuvus ja ühtlasem katte kvaliteet.
2. Suured liinikiirused kompaktse süsteemidisainiga
   Inline-ultrahelimoodulid võimaldavad puhastamist ka suurtel tootmiskiirustel. Süsteemid, nagu USCM-seeria, on mõeldud liinikiirustele kuni 200 m/min, sõltuvalt materjalist ja geomeetriast. Kuna ultraheli energia koondatakse väikesele vedelikumahule, jääb süsteem kompaktseks ja ruumisäästlikuks.
3. Väiksem keemiatarbimine ja parem jätkusuutlikkus
   Kuna ultraheli toimib mehaaniliselt, piisab sageli veest või madala kontsentratsiooniga puhastusvahenditest. Agressiivseid kemikaale saab vähendada või neist loobuda, mis alandab kulusid ning parandab keskkonna- ja töökaitse näitajaid.
4. Vähem seisakuid tänu täiustatud filtreerimisele
   Tavasüsteemide nõrkus on kassettfiltrid, mis ummistuvad kiiresti ja vajavad sagedast hooldust. Kaasaegsed süsteemid, nagu USCM700, pakuvad valikuliselt lintfiltreerimislahendusi, mis töötavad pidevalt ja suurendavad oluliselt süsteemi käideldavust.
5. Materjali säästev puhastus ilma abrasiivse kulumiseta
   Kuna puhastamine on kontaktivaba, ei teki mikrokriimustusi ega pinnamärke. See on otsustav eelis eelkõige õhukeste traatide või suure tugevusega materjalide puhul.

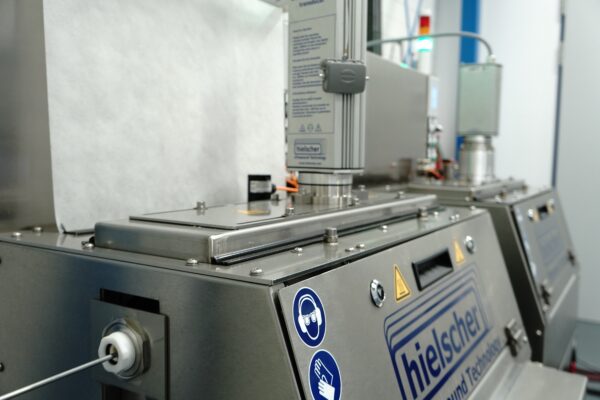

Praktiline näide: Hielscher USCM700 – modulaarne inline-puhastus pidevmaterjalidele

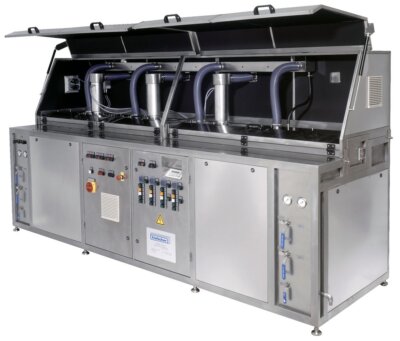

Hielscher USCM700 on ultraheli inline-puhastussüsteem, mis on spetsiaalselt välja töötatud pidevmaterjalidele, nagu traadid, metalliribad, vardad või profiilid. See sobib nii standardrakendustele kui ka nõudlikele tööstusharudele, nagu elektroonika või meditsiinitehnika.

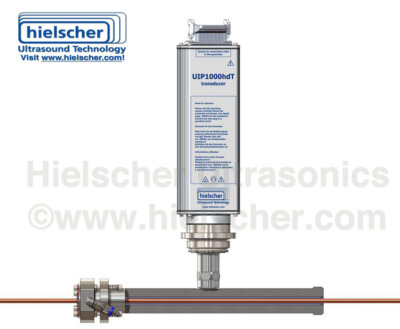

Olulisim omadus on ultraheli võimsuse skaleeritavus. Sõltuvalt puhastusülesandest saab süsteemi varustada erinevate ultraheliprotsessoritega – alates 500 W kuni 2 kW-ni. See võimaldab puhastusintensiivsust täpselt kohandada materjali tüübile, traadi läbimõõdule, saastatuse tasemele ja liinikiirusele.
Veel üks eelis on valikuline lintfiltreerimine. See tagab puhastusvedeliku stabiilse puhtuse, vähendab hooldusvaeva ja toetab pidevat tööd ka suure osakeskoormuse korral.
Hielscher integreerib tavaliselt ultrahelipuhastuse, filtreerimise, kuumutamise, retsirkulatsiooni ja kuivatamise üheks modulaarseks seadmeks. Tulemuseks on kompaktne võtmed-kätte lahendus, mida saab sujuvalt integreerida olemasolevatesse tootmisliinidesse.

Süsteemi projekteerimise põhiparameetrid

Optimaalse inline-puhastustulemuse saavutamiseks tuleb arvestada mitme kriitilise parameetriga:

• Saastatuse profiil: õlikiled vajavad teistsuguseid keskkondi kui oksiidid või osakesed
• Materjali tüüp: alumiinium on keemiliselt tundlikum kui roostevaba teras
• Liinikiirus ja geomeetria: need määravad vajaliku ultraheli võimsuse ja viibeaja
• Stabiilne vanni haldus: filtreerimine ja temperatuuri reguleerimine on hädavajalikud
• Kuivatuse disain: tagab traadi üleandmise ilma jääkniiskuseta

Kokkuvõte: ultraheli kui võtmetehnoloogia traaditootmises

Ultraheli abil toetatud inline-traadipuhastus on üks tõhusamaid tänapäeval kättesaadavaid tehnoloogiaid, mis vastab kasvavatele nõuetele pinnakvaliteedile, protsessi stabiilsusele ja majanduslikule tõhususele.
See võimaldab õlide, osakeste ja oksiidide põhjalikku eemaldamist, töötab kontaktivabalt ja materjali säästvalt, toetab suuri liinikiirusi ning vähendab samal ajal keemiatarbimist ja hoolduse vajadust.
Modulaarne Hielscher USCM700 näitab, kuidas kaasaegset ultrahelipuhastust saab rakendada skaleeritava inline-lahendusena – muutes puhtuse tulevikukindla traaditootmise püsivaks osaks.

Kirjandus / viited

• Brochure “Ultrasonic Wire Cleaning – Hielscher Ultrasonics
• Leighton, Timothy; Birkin, Peter; Offin, Doug (2013): A new approach to ultrasonic cleaning. International Congress on Acoustics, January 2013.
• Fuchs, John F. (2002): Ultrasonic Cleaning: Fundamental Theory and Applications. In: Proceedings of Precision Cleaning May 15-17, 1995, Rosemont, IL, USA.
