Akustička levitacija za čestice oklopljene tečne robote

Robot tečne forme oklopljen česticama je meka mašina aktuirana putem polja, a ne najmanji kruti robot. Njegovo tečno tijelo može mijenjati oblik, teći oko prepreka, obavijati kompatibilan predmet i spajati se sa susjedom, dok koža od čestica sprječava tečnost da natopi okolinu. Studija iz 2025. godine objavljena u časopisu Science Advances, koja je predstavila robot tečne forme oklopljen česticama, ili PB, koristila je Hielscher UP400S ultrazvučni transducer (400 W, 24 kHz) sa sonotrodom od 22 mm da bi djelovala akustičnom radijacionom silom sa distance. Ta sila je gurnula i kotrljala PB preko običnih podloga; transducer je bio nagnut 10 stepeni za navigacijske zadatke, a vertikalno orijentiran za spajanje.

Od akustičnog pogona do akustične suspenzije

Prava akustična levitacija mijenja granični uslov. Umjesto korištenja progresivnog vala za prevazilaženje otpora kotrljanja, par suprotnih sonotroda i reflektora stvara stojeće polje pritiska koje podržava robota protiv gravitacije. Uklanjanje poda eliminiše čvrsti kontakt, ali takođe uklanja i trenje koje je pomagalo da se akustična sila pretvori u kotrljajuće kretanje. Stoga praktična mašina treba dvije funkcije: vertikalnu zamku za podizanje i nezavisno kontrolisani gradijent ili progresivni val za translaciju. Rezultat je najbolje prikazan kao hibridna akustična radna ćelija sa modalitetima levitacija, upravljanje, spajanje i priključivanje.

Podignite tekuću robotiku koristeći akustičnu levitaciju!
Istražite kako precizno kontrolirani Hielscher ultrazvučni sistem može omogućiti levitaciju tečnih robota oklopljenih česticama bez kontakta. Razgovarajte sa našim ultrazvučnim stručnjacima o testiranju vašeg koncepta.

Princip rada akustične levitacije

Akustična levitacija koristi sile akustičnog zračenja da objesi objekt bez mehaničkog kontakta. U tipičnom ultrazvučnom levitatoru, sonotroda emituje zvuk visoke frekvencije prema suprotnom reflektoru. Upadni i reflektirani valovi interferiraju i formiraju stojeći val koji sadrži naizmjenične tlačne čvorove i antičvorove. Tečni robot sa oklopom čestica smješten u blizini stabilnog čvora doživljava vremenski umjerenu akustičnu silu koja se suprotstavlja gravitaciji, dok gradijenti pritiska vraćaju male pomake i drže robota zarobljenim. Razmak reflektora, akustična frekvencija i amplituda vibracije moraju biti podešeni na veličinu, masu i oblik robota. Dodatne trube ili kontrolirano kretanje akustičnog polja mogu osigurati bočno upravljanje, rotaciju i pristajanje. Za razliku od akustične kavitacije, koja uključuje rast i kolaps mehurića unutar tečnosti, akustična levitacija se prvenstveno oslanja na pritisak zračenja koji se prenosi kroz okolni vazduh. Pretjerani zvučni pritisak ipak treba izbjegavati jer može deformirati tečno jezgro, izbaciti čestice oklopa ili destabilizirati robota.

Levitacija kao mehanizam podizanja

U levitatoru spojenom na zrak, željena sila je vremenski prosječna akustična radijaciona sila stvorena raspršivanjem i apsorpcijom zvučnog polja. Reflektor vraća upadni val nazad prema rogu, a dva vala interferiraju stvarajući čvorove i antinačvorove. Gusti milimetarski objekt u zraku može biti zarobljen blizu stabilnog čvora pritiska kada nagore radijaciona sila izjednačava njegovu težinu i gradijent sile vraća mala pomjeranja. Kavitacija, nasuprot tome, događa se unutar tečnosti kada ciklusi negativnog pritiska pokreću mjehuriće. Dva fenomena mogu koegzistirati samo ako dovoljno akustične energije uđe u kapljicu, ali ih ne treba brkati.

U ovom videu koristimo akustičnu levitaciju da suspendujemo čvrste i tečne čestice u vazduhu. Koristimo Hielscher UP400St - standardni ultrazvučni homogenizator od 400 W sa amplitudom do 100%. Za levitaciju, visoka amplituda radi bolje od niske amplitude. Sonotroda korištena u ovom eksperimentu proizvodi oscilacije od 118 mikrometara pri postavci od 100%. Hielscher isporučuje komercijalne levitatore za beskontaktno podizanje mikročipova i za beskontaktni transport silikonskih pločica ili ekrana mobilnih telefona. Koristeći podešavanje levitatora, možete uzgajati i proučavati lebdeće kristale ili reagirati na mikro-kapljice dok ste suspendirani u zraku.

Šta su čestice oklopljeni tečni roboti?

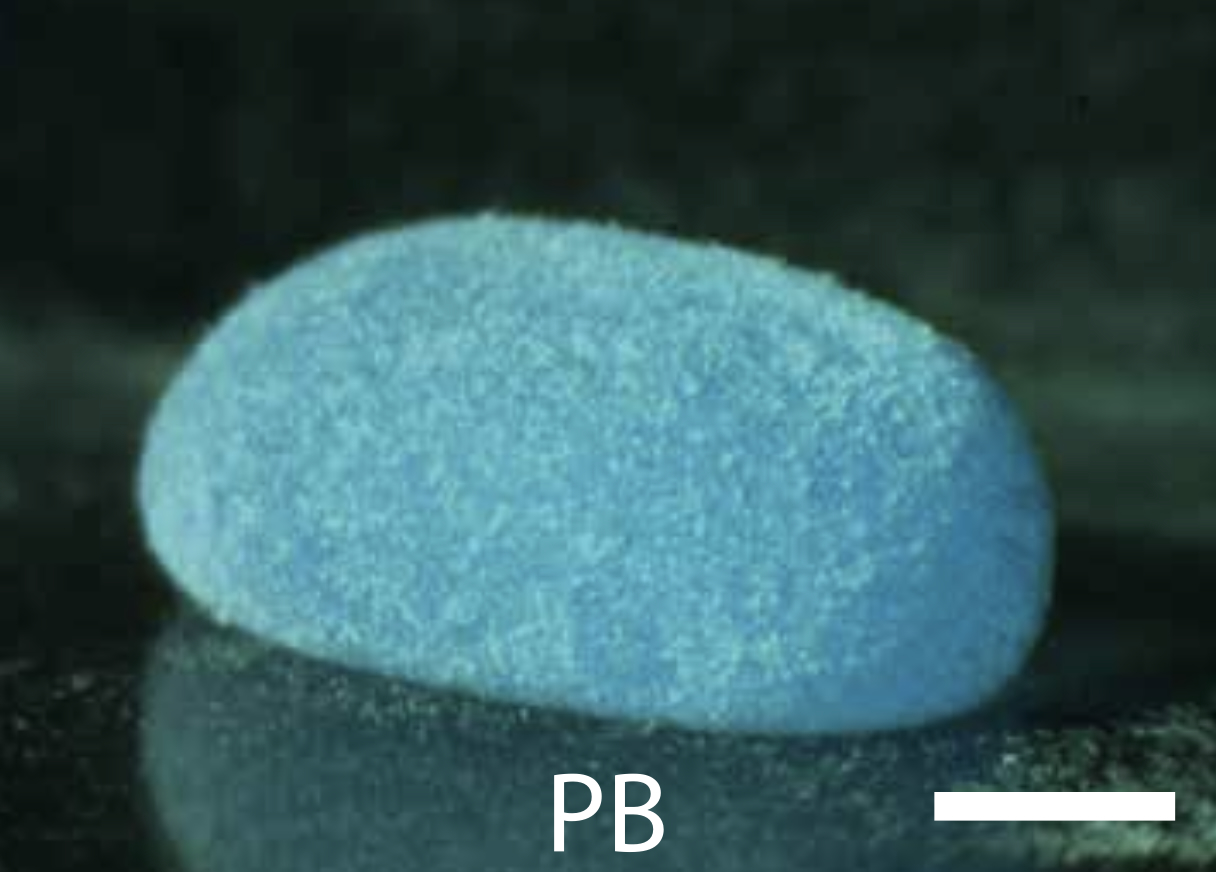

Konvencionalni tečni klikeri su kapljice obložene hidrofobnim prahom. Kapilarne sile drže čestice na granici tekućina-gas, a preuređenje čestica daje površini odgovor poput školjke. PB koncept jača tu arhitekturu učitavanjem znatno više čestica po jedinici zapremine tečnosti. U navedenoj ruti proizvodnje, kockasti prekursor leda bio je obložen PTFE česticama nalik na pahuljice s prosječnim promjerom bazalne ravni od 34 mikrometra. Kada se led otopio i skupio, čestice su se zaglavile u gust, jednoliko raspoređen sloj oko ispruženog vodenog jezgra.
Za proučavane geometrije, PB su nosili oko 59% više mase čestica od konvencionalnih tečnih mermera, sa prijavljenim omjerom pakovanja od 0,983 umjesto 0,956. Pri zapremini tečnosti od 75 kubnih milimetara, odnos širine i visine oko 1,55 dao je najveću izmerenu otpornost na kompresiju; njegova maksimalna sila kompresije bila je 252% veća od one kod uporednog tekućeg mramora. Previše tanak oblik oslabio je strane, tako da više oklopa i više izduženja nisu automatski bolji.
Ta rezerva pokretnih površinskih čestica omogućava PB-u da preživi prolazna povećanja interfejsne površine. Prijavljeni roboti su prolazili kroz nizove hidrofilnih stubova, obuhvatali hidrofilne staklene perle, spajali se pod vertikalnim akustičnim opterećenjem, klizili po vodi, transportovali reagent i ispuštali njihov sadržaj kada bi surfaktant razbio oklop. Riječ robot ovdje opisuje eksterno kontrolisanu, sposobnu materiju za izvršavanje zadataka; PB nema ugrađeni aktuator, senzor ili izvor energije.

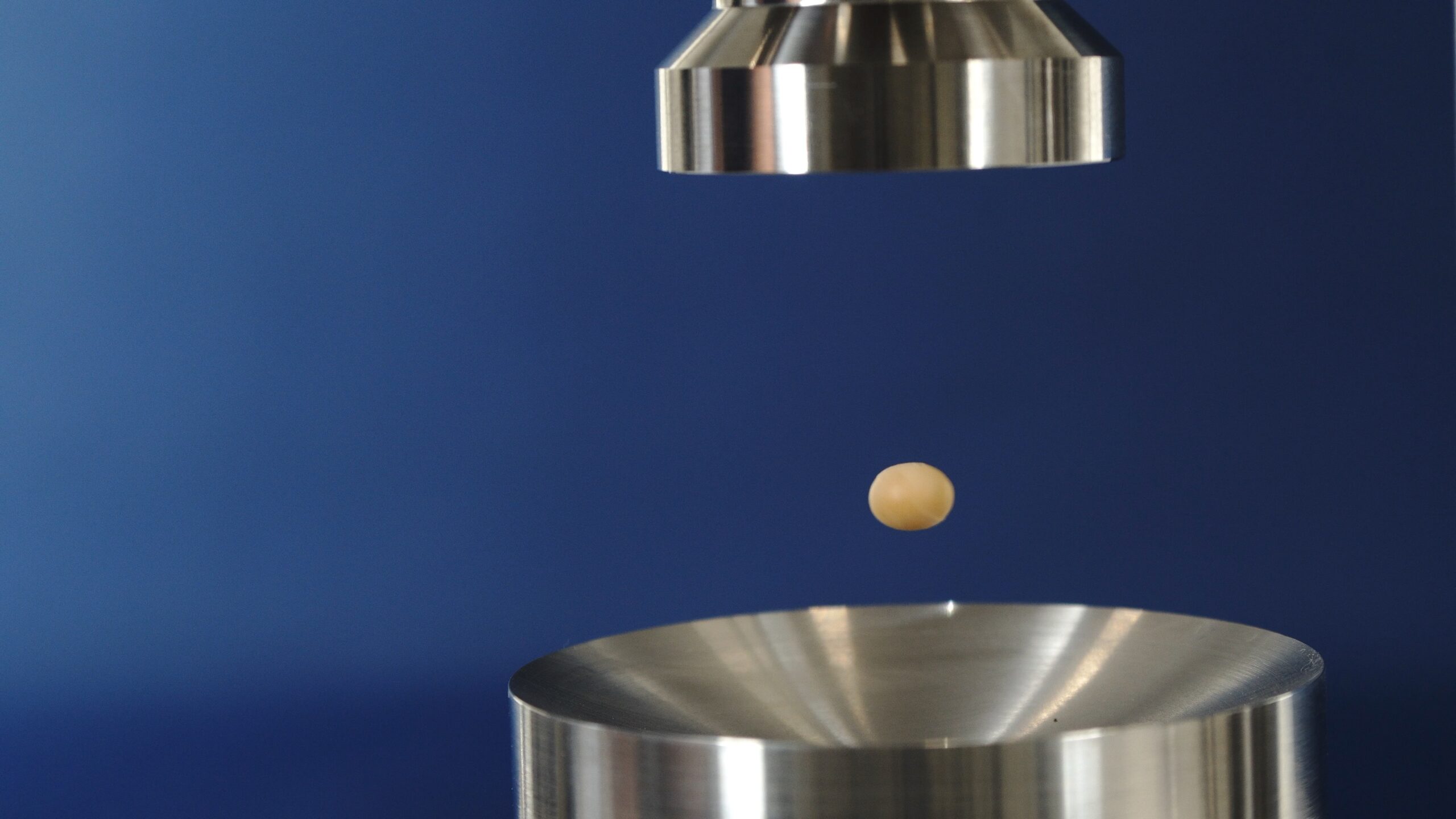

Mala čestica suspendovana na čvoru pritiska u akustičkom levitacionom uređaju Hielscher UP400St.

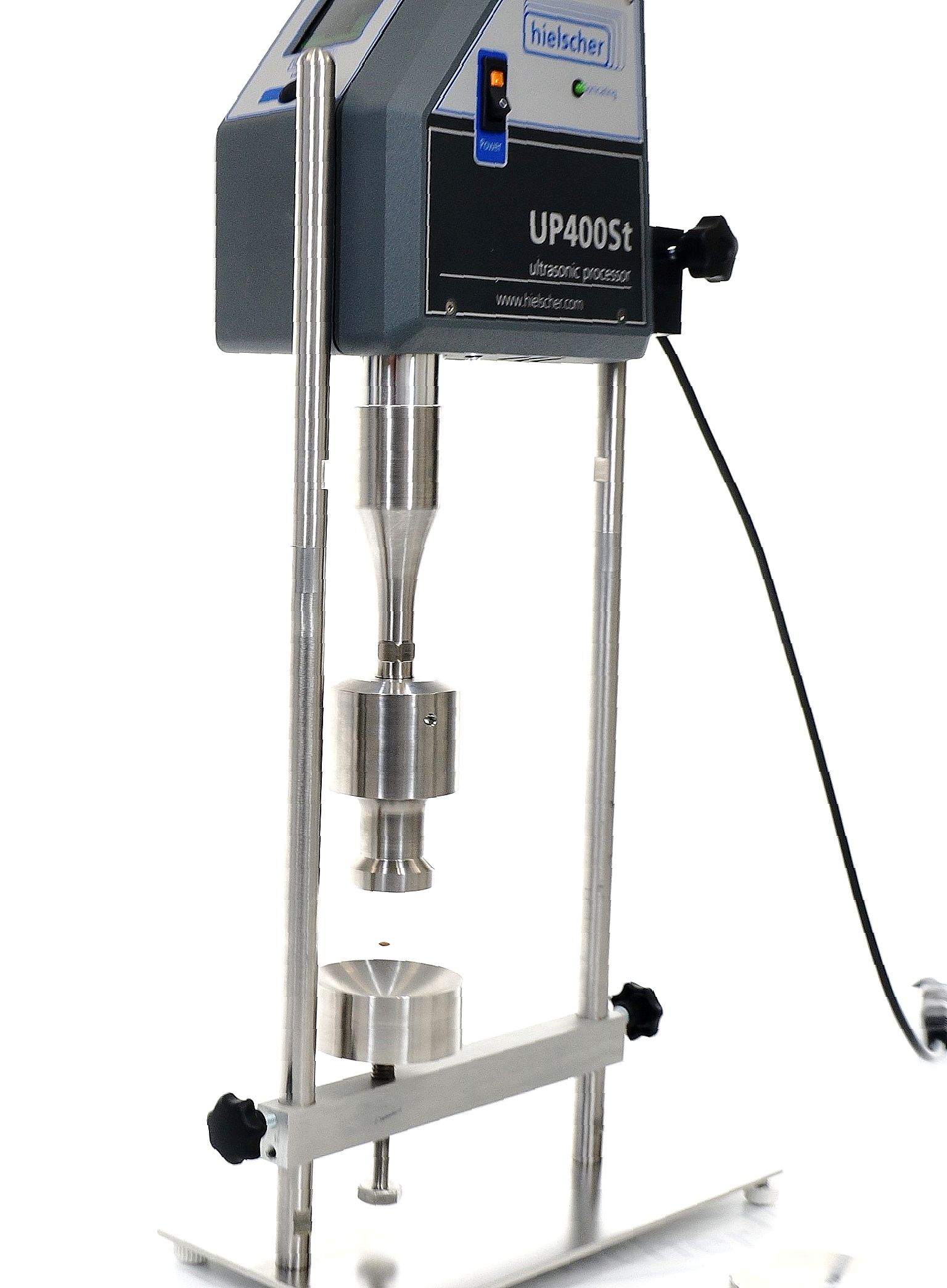

Akustični levitator od 400 vata UP400St levitira malu česticu na stabilnoj čvorišnoj tački pritiska, demonstrirajući precizno akustično pozicioniranje bez dodira sa površinom.

Zašto je akustična levitacija korisna za tečne robote

Uklanja najproblematičniji mehanički interfejs

Kretanje po površini izlaže tečnog robota trenju, hrapavosti, adheziji, kontaminaciji i nepredvidivoj vlažnosti. Levitacija zamjenjuje taj kontakt programabilnim poljem. To može očuvati delikatnu ljusku čestice, spriječiti gubitak visokopurpnog tereta i omogućiti robotu da prođe preko praznina ili površina koje bi pinovale kap vode. Takođe, ovaj pristup čini metodu kompatibilnom sa električki neutralnim i nemagnetnim teretom, pa oklop ne mora biti punjen aditivima osjetljivim na polje.

Ona stvara mikroreaktor bez kontejnera

Suspendovani PB je istovremeno mobilni paket i mala reakcijska posuda. Višestruki zamke mogu držati reaktante odvojeno; kontrolisano kretanje tada može dovesti robote u kontakt kako bi se inicirala koalescencija. Studije akustične levitacije na konvencionalnim tečnim mramorima već su pokazale kontrolisano otvaranje omotača, koalescenciju i pokrenutu reakciju indikatora. Snažnija PB ljuska trebala bi povećati upotrebljivi vremenski okvir manipulacije, iako ta specifična prednost još uvijek mora biti mjerena u zraku.

Ono omogućava nove metode mjerenja i prenosa

Uz akustički podržanu gravitaciju, kamere mogu mjeriti slobodnu deformaciju, izvijanje školjke, rotaciju i isparavanje bez kontaktne mrlje. Aparat može predati PB između tri radna okruženja: levitirati radi čistog transporta, pristati na površinu radi prodiranja ili preuzimanja tereta i vratiti se u zamku radi reakcije ili pregleda. Ova hibridna sekvenca čuva najjače ponašanje papira na površini uz dodavanje sloja za prijenos bez kontakta.
Levacija nije automatski nježnija. Visok pritisak zvuka može spljoštiti kapljicu, pokrenuti unutrašnju cirkulaciju, zagrijati tečnost, ukloniti čestice ili atomizirati interfejs. Korisni radni prozor leži između minimalnog pritiska potrebnog za zarobljavanje PB i prvog znaka ireverzibilne reorganizacije omotača. Taj prozor mora biti mapiran za svaku kombinaciju zapremine, omjera dimenzija, tečnosti u jezgri i materijala oklopa.

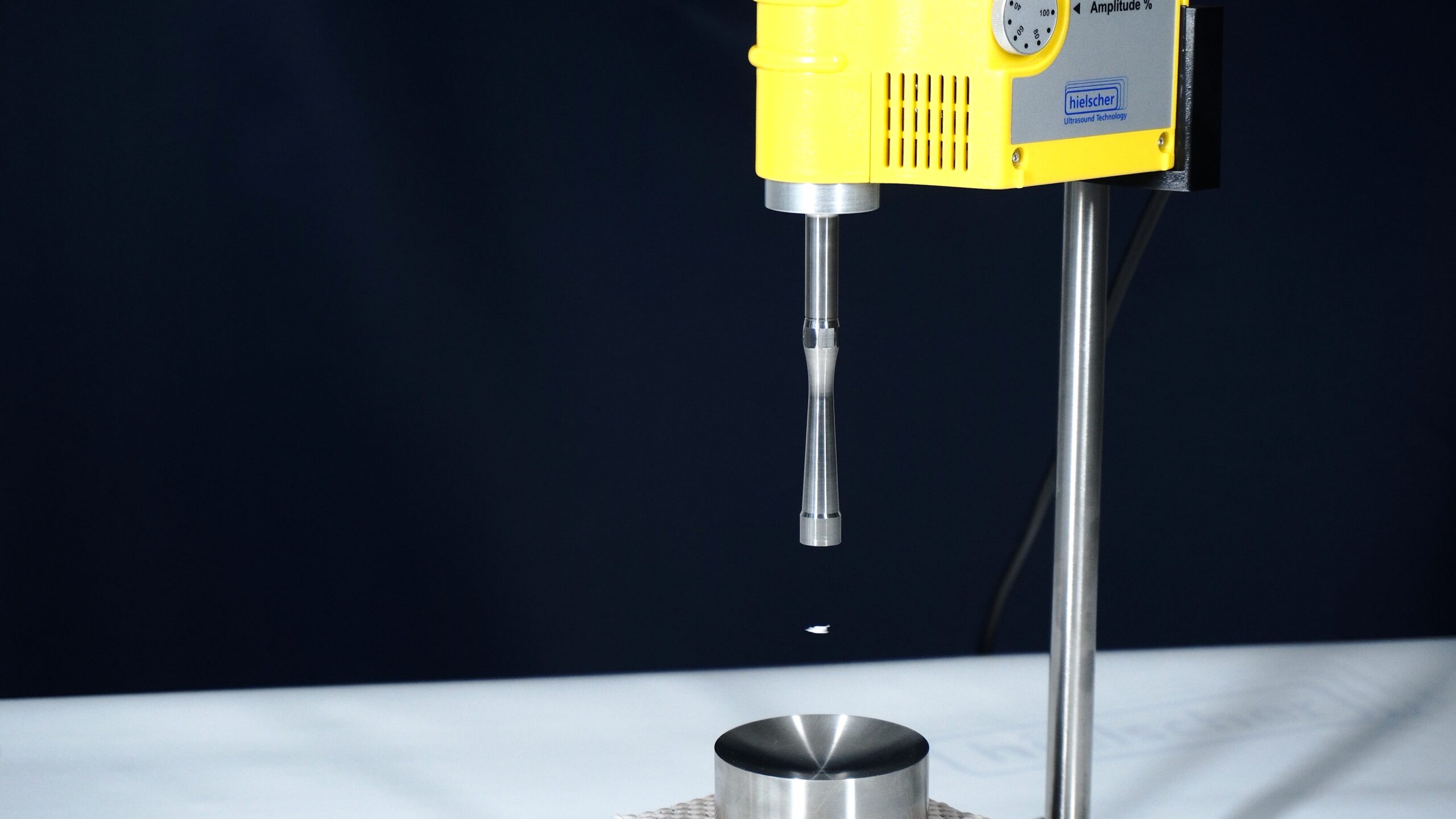

Hielscher akustični levitator UP100H drži kapljicu tečnosti u zraku između sonotrode i reflektora.

Akustični levitator UP100H suspenduje kapljicu tečnosti u stalnom ultrazvučnom polju za rukovanje bez kontakta.

Snage Hielscher Ultrasoničnih Levitatora

Direktna eksperimentalna linija

Iskoristite utvrđene početne tačke koje su objavili Jeon i saradnici (2025). PB studija je koristila Hielscher UP400S na 24 kHz i 400 W sa sonotrodom od 22 mm. Prelazak na digitalni model UP400St zadržava istu nominalnu klasu snage i frekvencije, uz dodatak moderne kontrole, programabilnih postavki i bilježenja podataka. Ovo smanjuje neizvjesnost u kanalu za upravljanje progresivnim talasima, iako šupljina stojećeg talasa ostaje novi podsistem.

Visoka amplituda sa praktičnom podesivošću

Sonikator UP400St pouzdano levitira čvrste i tečne čestice. Sonotrod može doseći pomak od 118 mikrometara pri 100% postavci. UP400St pruža podešavanje amplitude od 20 do 100%, programabilni intervalni rad, automatsko podešavanje frekvencije i izbor sonotroda, uključujući titanijumski model od 22 mm koji je korišten u studiji Jeona i saradnika, 2025. Ova kombinacija podržava mapiranje pragova, blage poraste i ponovljive impulse umjesto jedne tačke uključeno/isključeno.

Instrumentacija i automatizacija

UP400St bilježi amplitudu, snagu, vrijeme i temperaturu na SD karticu i može se nadzirati ili kontrolirati putem web preglednika. Te značajke su neobično korisne za istraživački levitator jer je akustička stabilnost osjetljiva na termalno pomjeranje, geometriju i opterećenje. Zabilježene postavke se mogu sinhronizirati s pozicijom i deformacijom dobivenom kamerom kako bi se proizvela ponovljiva mapa rada.

Put od klupe do robusne instalacije

Hielscher levitatori se mogu instalirati pojedinačno ili paralelno; dodatno, dostupni su i prilagođeni levitatori na zahtjev. UIP500hdT odvaja generator i transduktor i koristi transduktor s ocjenom IP64, što je privlačno kada kućište mora podnijeti vlagu ili slučajno oštećenje robota. Ovo su tvrdnje proizvođača i trebaju se provjeriti u odnosu na tačno navedenu konfiguraciju.

Za akustičnu levitaciju, Hielscher nudi tri standardna tipa levitatora:

Pouzdano podignite svoje tečne robote pomoću levitacije!

U ovom videu je prikazana akustična levitacija kapljica vode. Stajni ultrazvučni talas drži male kapljice vode suspendovane u vazduhu. Ultrazvučna levitaciona oprema se koristi kao metoda beskontaktnog rukovanja materijalom i uzorkom.

Povezane teme

Najčešće postavljana pitanja o akustičnoj levitaciji i tečnim robotima

Šta je akustična levitacija?

Akustička levitacija je metoda bez kontakta za suspendovanje i pozicioniranje objekta uz pomoć zvuka. Ultrazvučni emiter i reflektor stvaraju stacionarni talas pritiska, a rezultatna akustična radijacijska sila može izjednačiti gravitaciju i držati objekat blizu stabilnog čvora pritiska.
Pročitajte više o akustičkoj levitaciji i njenim primjenama!

Kako funkcioniše ultrazvučni levitator?

Ultrazvučni levitator usmjerava zvuk visoke frekvencije sa sonotrode prema suprotstavljenom reflektoru. Upadni i reflektovani talasi interferiraju da bi formirali čvorove i antinodove. Kada su akustični pritisak, razmak reflektora i položaj objekta pravilno podešeni, čestica ili kapljica može biti zarobljena na stabilnom čvoru.

Šta je tekući robot oklopljen česticama?

Robot od tekućine oklopljen česticama je deformabilno tekuće tijelo zatvoreno gusto upakovanom školjkom hidrofobnih čestica. Oklop ograničava ovlaživanje i pomaže robotu da zadrži svoj sadržaj dok se kreće, mijenja oblik, spaja s drugim kapljicama ili transportuje male terete.

Kako se robot od tekućine oklopljen česticama razlikuje od tekuće perle?

Oba sistema se sastoje od tekućine okružene hidrofobnim česticama. Međutim, robot od tekućine oklopljen česticama ima posebno gustu, mehanički otpornu školjku čestica dizajniranu za podršku kontrolisanom kretanju i funkcionalnim zadacima. Njegove dodatne površinske čestice također omogućavaju oklopu da se preuredi kako se tekuće tijelo deformira.

Mogu li Hielscher sonikatori levitirati robote od tekućine oklopljene česticama?

Hielscher ultrazvučna oprema može se konfigurirati za stojeću akustičnu levitaciju, a Hielscher UP400S je već korišten za pokretanje tečnih robota oklopljenih česticama na čvrstim površinama. Direktna levitacija ovih specifičnih robota u zraku ostaje inženjerski koncept koji se mora eksperimentalno potvrditi radi stabilnosti zamke, zagrijavanja, deformacije i gubitka čestica.

Koji Hielscher sonikator je pogodan za istraživanje akustične levitacije?

Hielscher UP400St, s ocijenjenom snagom od 400 vata i frekvencijom od 24 kiloherca, logičan je početak za laboratorijski razvoj jer nudi podesivu amplitudu, pulsni rad, automatsko podešavanje frekvencije i snimanje podataka o procesu. Prikladni sonikator, sonotrod i geometrija reflektora na kraju ovise o dimenzijama, masi, obliku robota i potrebnim režimima rada.

Koja je razlika između akustične levitacije i akustične kavitacije?

Akustička levitacija prvenstveno se oslanja na pritisak zračenja u gasu, obično zraku, da suspenduje objekt. Akustična kavitacija se javlja u tečnosti kada ciklusi pritiska uzrokuju rast i kolaps mehurića. Kavitacija može generisati intenzivno smicanje, mikrostruje i zagrijavanje, pa je ne treba miješati sa nježnijim mehanizmom stojećih talasa koji se koristi za rutinsku levitaciju.

Zašto je akustička levitacija korisna za tečne robote?

Levitacija uklanja kontakt sa čvrstim površinama i samim tim smanjuje trenje, adheziju, kontaminaciju i nekontrolisano vlaženje. Ona može omogućiti čisti transport, reakcije bez posuda i inspekciju tečnog robota bez podržavajuće podloge. Robot se takođe može premještati između levitacionog i rada na površini.

Može li akustična levitacija upravljati, rotirati ili spajati tekuće robote?

Da, ali samo vertikalna suspenzija nije dovoljna. Bočno kretanje može se postići pomicanjem akustičnog zamka, pomicanjem reflektora ili primjenom kontrolisanog gradijenta pritiska pomoću dodatnog ultrazvučnog izvora. Povratne informacije s kamere mogu pomoći u regulaciji upravljanja, rotacije, pristajanja i kontrolisanog spajanja više robota.
