Hielscher Cascatrode – сонда за соникацију са великом површином

Hielscher Cascatrodes™ су посебно конструисане сонотроде (ултразвучне сонде) за ефикасну соникацију при повишеним нивоима ултразвучне снаге и ниским или средњим интензитетима соникације – обично испод 60W/cm² и са амплитудом испод 60 микрона.

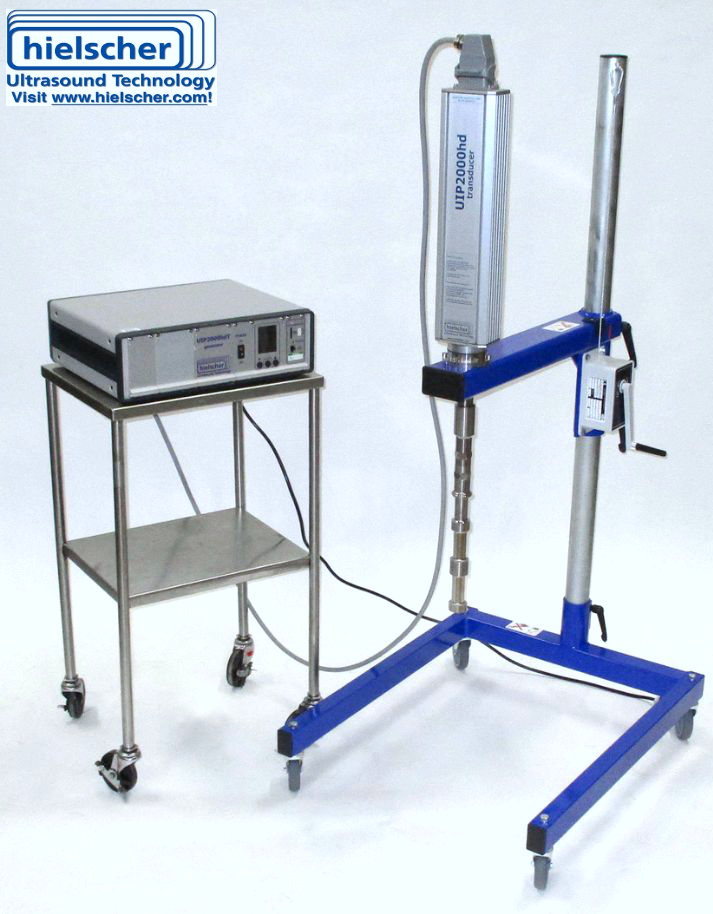

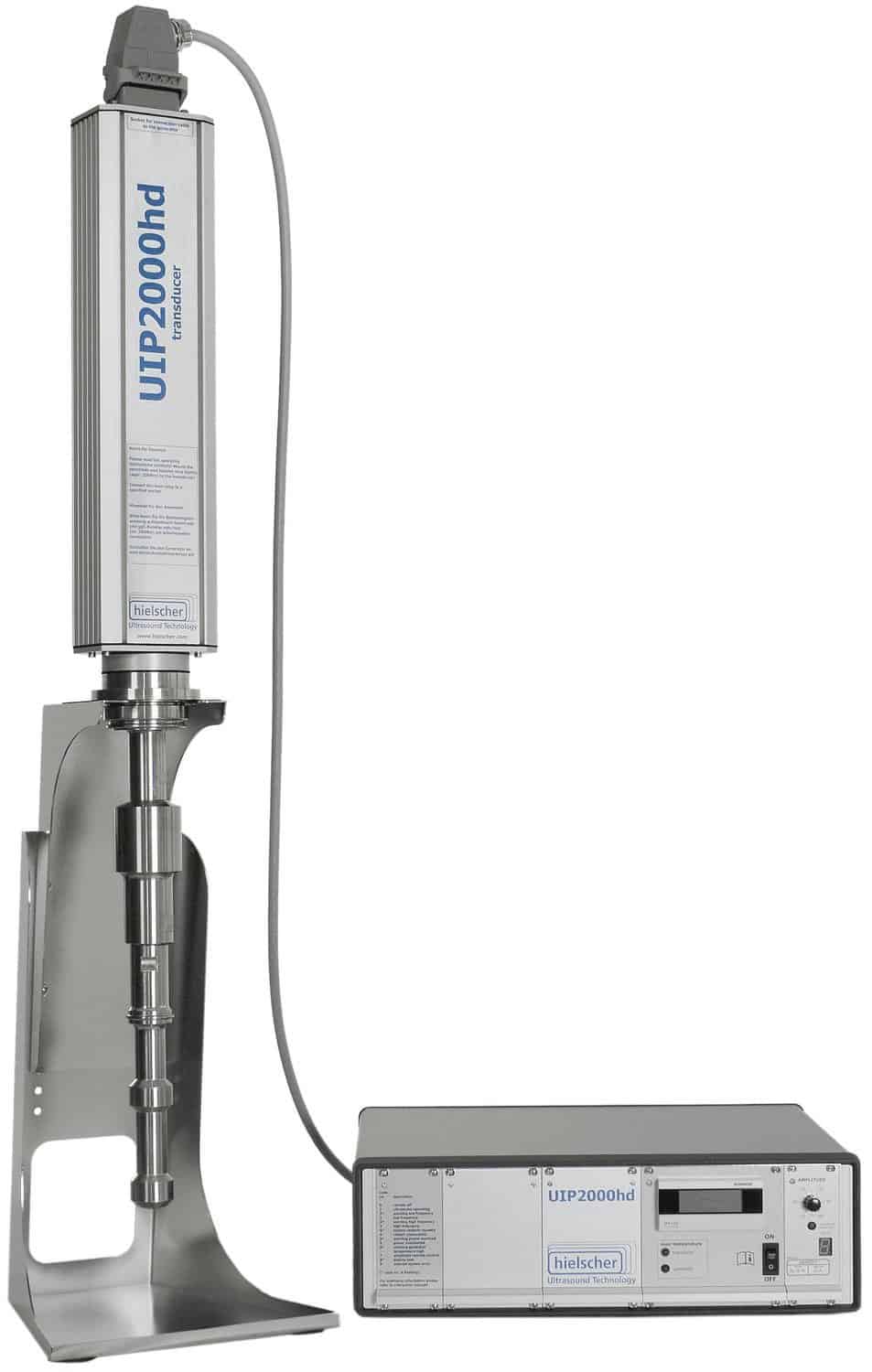

Hielscher је развио Cascatrode™ за примене у индустријској обради. Cascatrodes™ су доступне за све индустријске ултразвучне процесоре – од UIP500hdT (0,5kW), UIP1000hdT (1kW), UIP1500hdT (1,5kW) и UIP2000hdT (2kW) па све до најснажнијег ултразвучног уређаја на свету UIP16000 (16kW).

Када развијате или испитујете нове процесе соникације, као што су: емулговање, дисперговање, хомогенизација, разарање ћелија и екстракција, деагломерација, или дегазација увидећете да одређени параметри соникације дају боље резултате у датом процесу од других.

Без промене излазне снаге можете мењати интензитет соникације: или усмерите излазну снагу на малу површину при високом интензитету (висока вредност W/cm²) или пренесите снагу у медијум преко велике површине при нижим интензитетима (ниска вредност W/cm²). Интензитет расте са већом амплитудомсоникације, већим притиском течности или већом вискозношћу а опада са вишом температуром. Када утврдите оптималну конфигурацију параметара за свој процес, мораћете да одржавате ту конфигурацију константном током повећања размере процеса. При повећању размере процеса не треба да мењате амплитуду и притисак соникације. На тај начин интензитет соникације – односно излазна ултразвучна снага по јединици површине (вати/cm²) – остаје константан. Као логична последица, потребна вам је већа површина сонотроде да бисте пренели већу снагу при датом површинском интензитету – то је линеарна зависност.

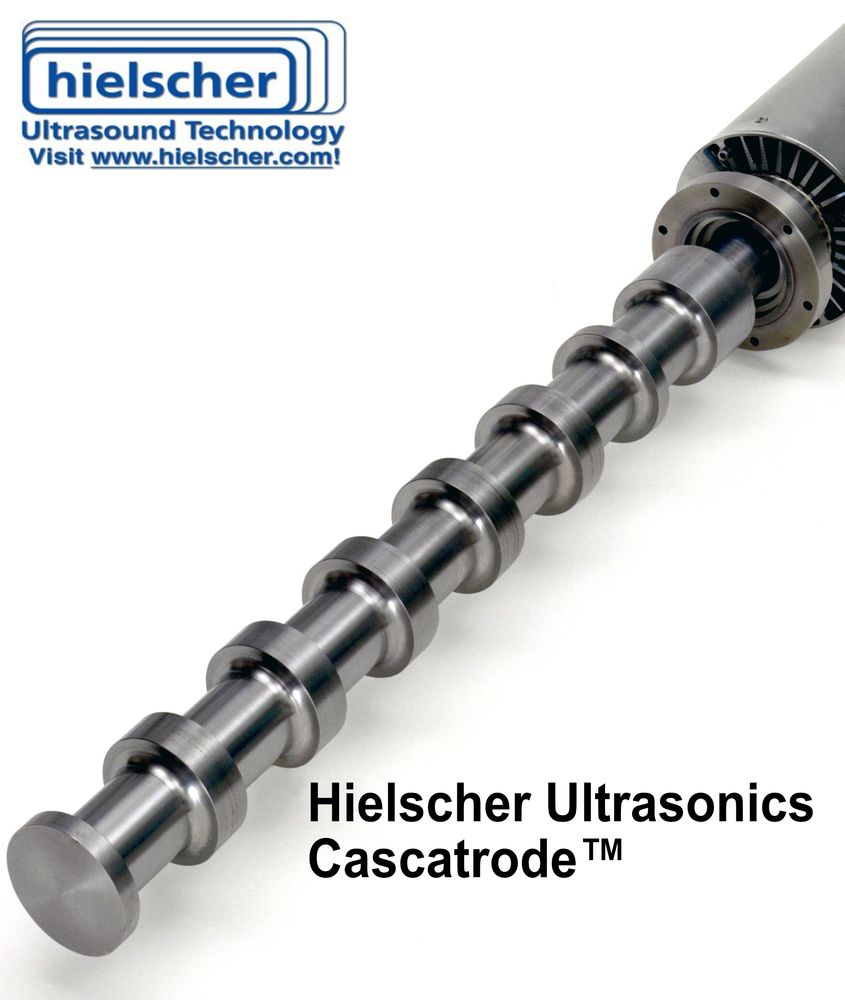

Hielscher нуди широк асортиман сонотрода (=сонди за соникацију) за своје ултразвучне уређаје. Сонотроде се обично разликују по пречнику врха како би обезбедиле различите површине врха. Вертикалне површине сонотроде углавном су занемарљиве за пренос снаге, јер је амплитуда њихових осцилација усмерених ка течном медијуму веома мала. Конструкција Cascatrode™ је другачија, јер додаје хоризонталне површине у облику прстенова површини врха. Сваки прстен је постављен у једном од максимума осцилација сонотроде. Ови прстенови омогућавају значајно повећање вибрирајуће површине која преноси ултразвук у медијум који се подвргава соникацији – чиме се омогућава пренос веће ултразвучне снаге у течност при датом површинском интензитету. Cascatrode™ омогућава пренос велике ултразвучне снаге при великим амплитудама у медијум који се обрађује.

Hielscher Cascatrodes™ су доступне у различитим дужинама и пречницима и са различитим бројем прстенова – пројектоване тако да одговарају интензитету процеса и конкретној ултразвучној примени. Пошто се користе за процесе велике снаге и велике запремине, Cascatrodes™ се углавном уграђују у системе са континуираним протоком. Могу се прилагодити реакторима са проточним ћелијама, што омогућава ефикасну обраду у линији у индустријским размерама.
