Hielscher Cascatrode – augstas virsmas ultraskaņas apstrādes zonde

Hielscher Cascatrodes™ ir īpašas konstrukcijas sonotrodes (ultraskaņas zondes) efektīvai apstrādei ar ultraskaņu paaugstinātos ultraskaņas jaudas līmeņos pie zemas vai vidējas apstrādes intensitātes – parasti zem 60W/cm² un zem 60 mikronu amplitūdas.

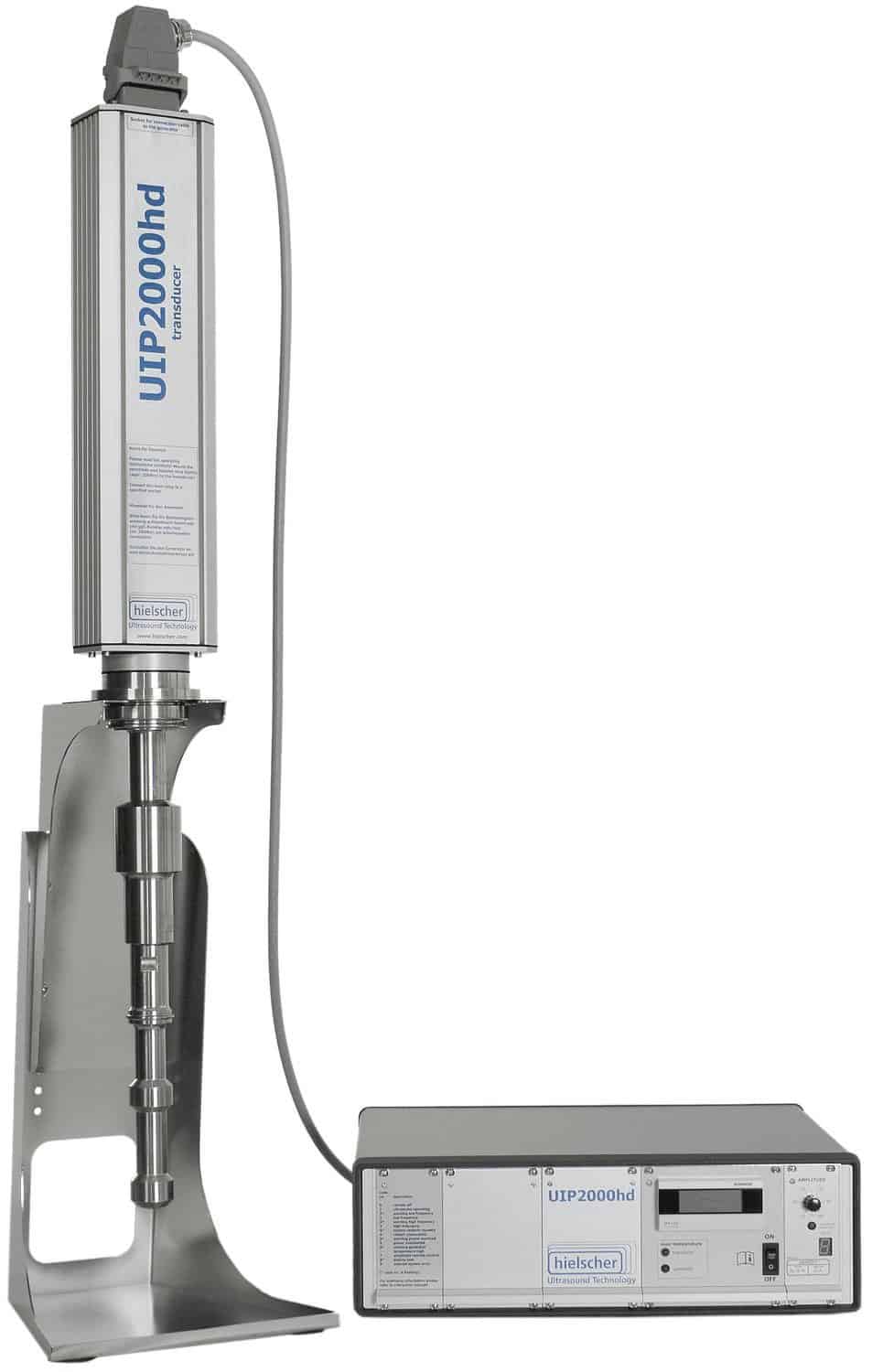

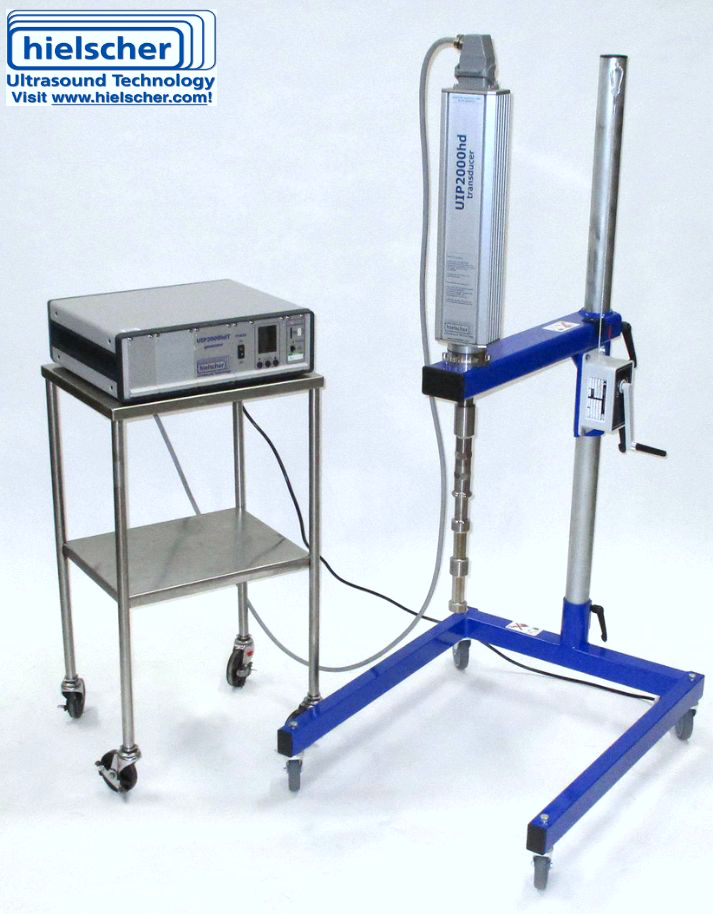

Hielscher izstrādāja Cascatrode™ rūpnieciskām apstrādes pielietojumiem. Cascatrodes™ ir pieejamas visiem rūpnieciskajiem ultraskaņas procesoriem – sākot no UIP500hdT (0,5kW), UIP1000hdT (1kW), UIP1500hdT (1,5kW) un UIP2000hdT (2kW) līdz pat pasaules jaudīgākajai ultraskaņas ierīcei UIP16000 (16kW).

Izstrādājot vai testējot jaunas apstrādes ar ultraskaņu metodes, piemēram: emulgēšanu, dispersēšanu, homogenizēšanu, šūnu sagraušanu un ekstrakciju, deaglomerāciju, vai degazēšanu jūs pamanīsiet, ka konkrēti apstrādes ar ultraskaņu parametri darbojas procesam labāk nekā citi.

Nemainot izejas jaudu, jūs varat mainīt apstrādes ar ultraskaņu intensitāti: vai koncentrēt jaudas izvadi uz mazu virsmu pie augstas intensitātes (augsts W/cm²) vai savienot jaudu vidē, izmantojot lielu virsmas laukumu pie zemākām intensitātēm (zems W/cm²). Intensitāte pieaug, palielinoties apstrādes ar ultraskaņu amplitūdai, šķidruma spiedienam vai viskozitātei , un samazinās, palielinoties temperatūrai. Kad esat izveidojis optimālu parametru konfigurāciju savam procesam, jums būs jāsaglabā šī konfigurācija nemainīga mēroga palielināšanas laikā. Palielinot mērogu, nevajadzētu mainīt apstrādes ar ultraskaņu amplitūdu un spiedienu. Tādā veidā jūs saglabājat apstrādes ar ultraskaņu intensitāti – tas ir ultraskaņas jaudas izvades uz virsmas vienību (W/cm²) konstantums. Loģisks rezultāts ir tas, ka jums ir nepieciešams lielāks sonotrodes virsmas laukums, lai pie dotas virsmas intensitātes savienotu lielāku jaudu – tā ir lineāra korelācija.

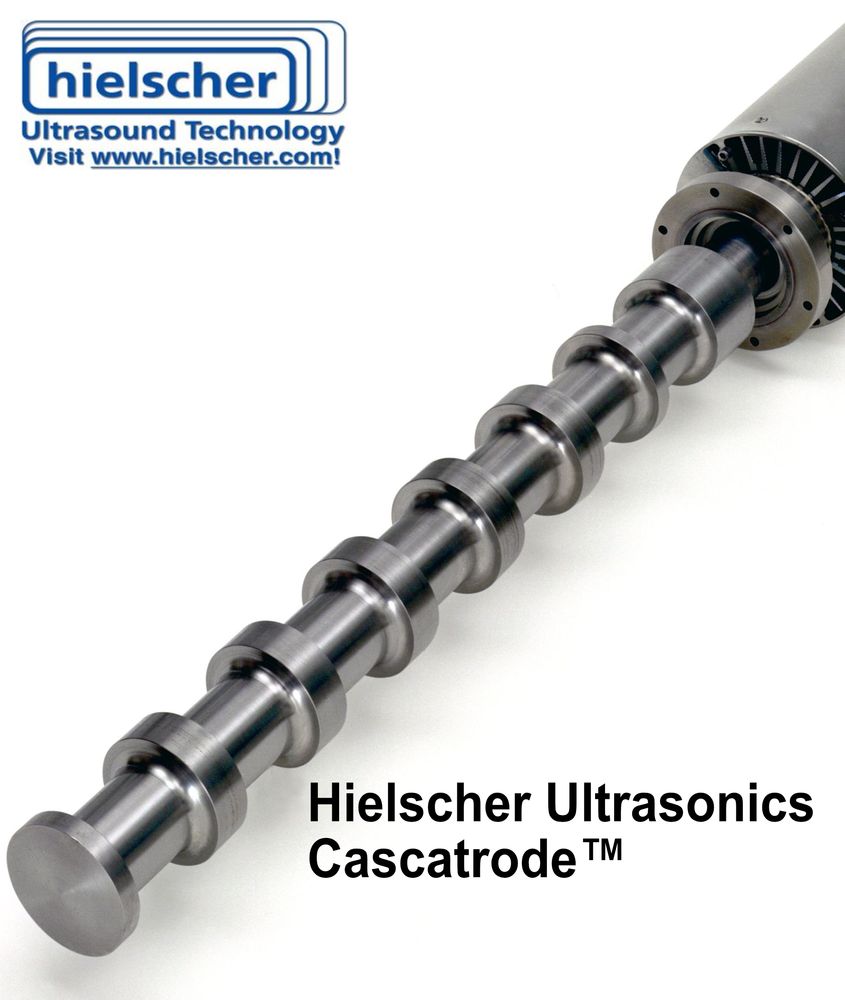

Hielscher piedāvā plašu sonotrožu (= ultraskaņas apstrādes zonžu) klāstu savām ultraskaņas ierīcēm. Parasti sonotrodes atšķiras pēc gala diametra , lai nodrošinātu dažādus gala virsmas laukumus. Sonotrodes vertikālās virsmas jaudas pārvadei parasti ir nenozīmīgas, jo to svārstību amplitūda, kas vērsta uz šķidruma vidi, ir ļoti maza. Cascatrode™ konstrukcija atšķiras, jo tā pievieno gredzenveida horizontālas virsmas gala virsmai. Katrs gredzens ir izvietots vienā no sonotrodes svārstību maksimumiem. Ar šiem gredzeniem vibrējošā virsma, kas savieno ultraskaņu vidē, kas jāapstrādā, var būt ievērojami palielināta – ļaujot savienot lielāku ultraskaņas jaudu šķidrumā pie dotas virsmas intensitātes. Cascatrode™ ļauj pārvadīt augstu ultraskaņas jaudu pie augstām amplitūdām apstrādātajā vidē.

Hielscher Cascatrodes™ ir pieejamas dažādos garumos un diametros un ar dažādu gredzenu skaitu – izstrādātas, lai atbilstu procesa intensitātei un konkrētajam ultraskaņas pielietojumam. Tā kā tās tiek izmantotas augstas jaudas un liela tilpuma procesos, Cascatrodes™ ir galvenokārt uzstādītas nepārtrauktas caurplūdes sistēmās. Tās ir pielāgojamas ar plūsmas šūnu reaktoriem, kas ļauj veikt efektīvu iekļauto apstrādi rūpnieciskā mērogā.
