Hielscher Cascatrode – մեծ մակերեսով ուլտրաձայնային մշակման զոնդ
Hielscher Cascatrodes™ հատուկ կառուցվածքով սոնոտրոդներ են (ուլտրաձայնային զոնդեր)՝ ուլտրաձայնային հզորության բարձր մակարդակներում, ուլտրաձայնային մշակման ցածր կամ միջին ուժգնությամբ արդյունավետ մշակման համար՝ սովորաբար 60W/cm²-ից ցածր ուժգնությամբ և 60 միկրոնից ցածր տատանման լայնույթով։
Hielscher ընկերությունը մշակել է Cascatrode™ արդյունաբերական մշակման կիրառությունների համար։ Cascatrodes™-ը հասանելի են բոլոր արդյունաբերական ուլտրաձայնային պրոցեսորների համար՝ սկսած UIP500hdT (0,5kW), UIP1000hdT (1kW), UIP1500hdT (1,5kW) և UIP2000hdT (2kW) մինչև աշխարհի ամենահզոր ուլտրաձայնային սարքը՝ UIP16000 (16kW)։
Մշակելով կամ փորձարկելով ուլտրաձայնային մշակման նոր գործընթացներ, ինչպիսիք են՝ էմուլգացումը, դիսպերսացումը, հոմոգենացումը, բջիջների քայքայումը և էքստրակցիան, ապաագլոմերացումը կամ գազազերծումը , Դուք կպարզեք, որ ուլտրաձայնային մշակման որոշակի պարամետրեր տվյալ գործընթացի համար ավելի արդյունավետ են, քան մյուսները։
Առանց ելքային հզորությունը փոխելու՝ Դուք կարող եք փոփոխել ուլտրաձայնային մշակման ուժգնությունը՝ ելքային հզորությունը կենտրոնացնելով փոքր մակերեսի վրա՝ բարձր ուժգնությամբ (բարձր W/cm²) , կամ հզորությունը միջավայրին փոխանցելով մեծ մակերեսի միջոցով՝ ավելի ցածր ուժգնությամբ (ցածր W/cm²)։ Ուժգնությունը մեծանում է ուլտրաձայնային մշակման տատանման լայնույթի, հեղուկի ճնշման կամ մածուցիկության մեծացման դեպքում և նվազում է ջերմաստիճանի բարձրացման դեպքում։ Ձեր գործընթացի համար պարամետրերի օպտիմալ համակցությունը սահմանելուց հետո անհրաժեշտ կլինի մասշտաբի մեծացման ընթացքում այս համակցությունը պահել անփոփոխ։ Մասշտաբը մեծացնելիս չպետք է փոխեք ուլտրաձայնային մշակման տատանման լայնույթն ու ճնշումը։ Այս կերպ ուլտրաձայնային մշակման ուժգնությունը, այսինքն՝ մակերեսի միավորին բաժին ընկնող ուլտրաձայնային ելքային հզորությունը (Watts/cm²), պահում եք հաստատուն։ Որպես տրամաբանական հետևանք՝ մակերեսային տվյալ ուժգնության դեպքում ավելի մեծ հզորություն փոխանցելու համար անհրաժեշտ է սոնոտրոդի ավելի մեծ մակերես՝ սա գծային կախվածություն է։

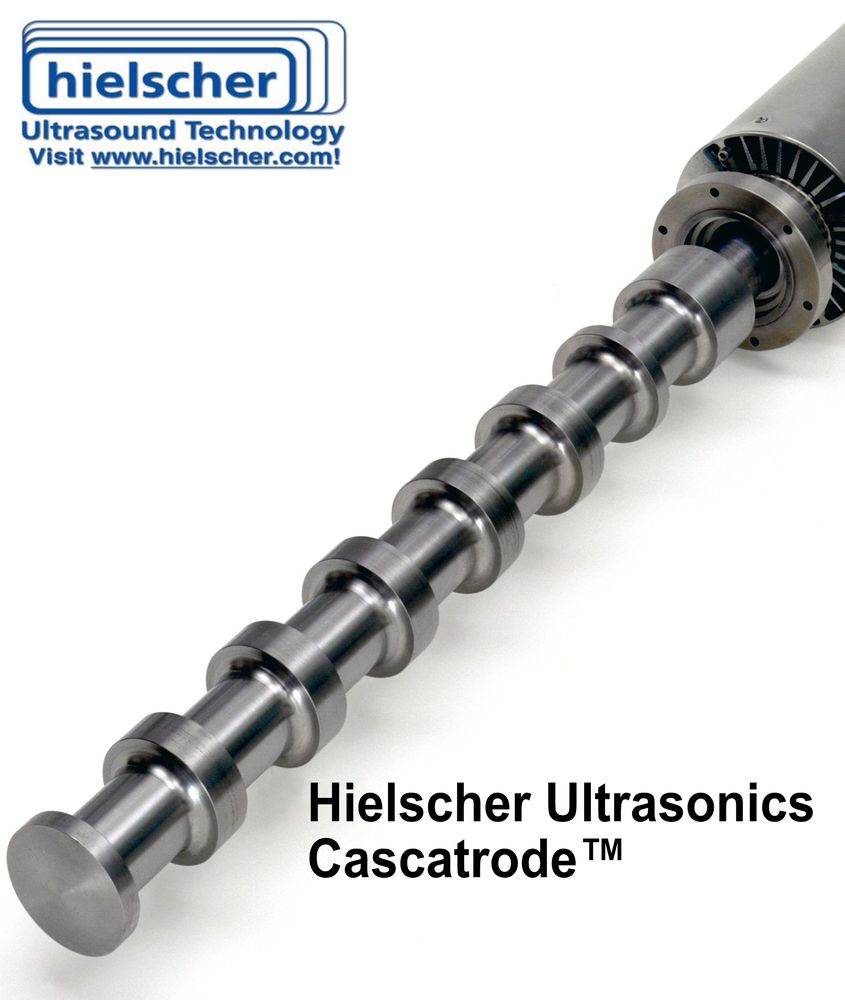

Hielscher ընկերությունն իր ուլտրաձայնային սարքերի համար առաջարկում է սոնոտրոդների (=ուլտրաձայնային մշակման զոնդերի) լայն տեսականի։ Սովորաբար սոնոտրոդները տարբերվում են ծայրամասի տրամագծով ՝ ապահովելով ծայրամասի մակերեսի տարբեր չափեր։ Սոնոտրոդի ուղղահայաց մակերեսների ներդրումը հզորության փոխանցման մեջ սովորաբար աննշան է, քանի որ հեղուկ միջավայրի ուղղությամբ դրանց տատանման լայնույթը շատ փոքր է։ Cascatrode™ զոնդի կառուցվածքը տարբերվում է նրանով, որ այն օղակաձև հորիզոնական մակերեսներ է ավելացնում ծայրամասի մակերեսին։ Յուրաքանչյուր օղակ տեղադրված է սոնոտրոդի տատանման լայնույթի առավելագույն կետերից մեկում։ Այս օղակների շնորհիվ կարելի է զգալիորեն մեծացնել տատանվող մակերեսը, որն ուլտրաձայնը փոխանցում է ուլտրաձայնային մշակման ենթակա միջավայրին՝ հնարավորություն տալով մակերեսային տվյալ ուժգնության դեպքում հեղուկին փոխանցել ավելի մեծ ուլտրաձայնային հզորություն։ Cascatrode™-ը հնարավորություն է տալիս մշակվող միջավայրին փոխանցել բարձր ուլտրաձայնային հզորություն՝ տատանման մեծ լայնույթներով։
Hielscher Cascatrodes™-ը հասանելի են տարբեր երկարություններով ու տրամագծերով և տարբեր թվով օղակներով՝ նախագծված գործընթացի ուժգնությանը , ինչպես նաև ուլտրաձայնային կոնկրետ կիրառությանը համապատասխանելու համար։ Քանի որ դրանք օգտագործվում են բարձր հզորությամբ և մեծ ծավալներով գործընթացներում, Cascatrodes™-ը հիմնականում տեղադրվում են անընդհատ հոսքով համակարգերում։ Դրանք կարող են հարմարեցվել հոսքային բջջային ռեակտորներին, որոնք հնարավորություն են տալիս արդյունաբերական մասշտաբով արդյունավետ մշակում իրականացնել անմիջապես հոսքագծում։

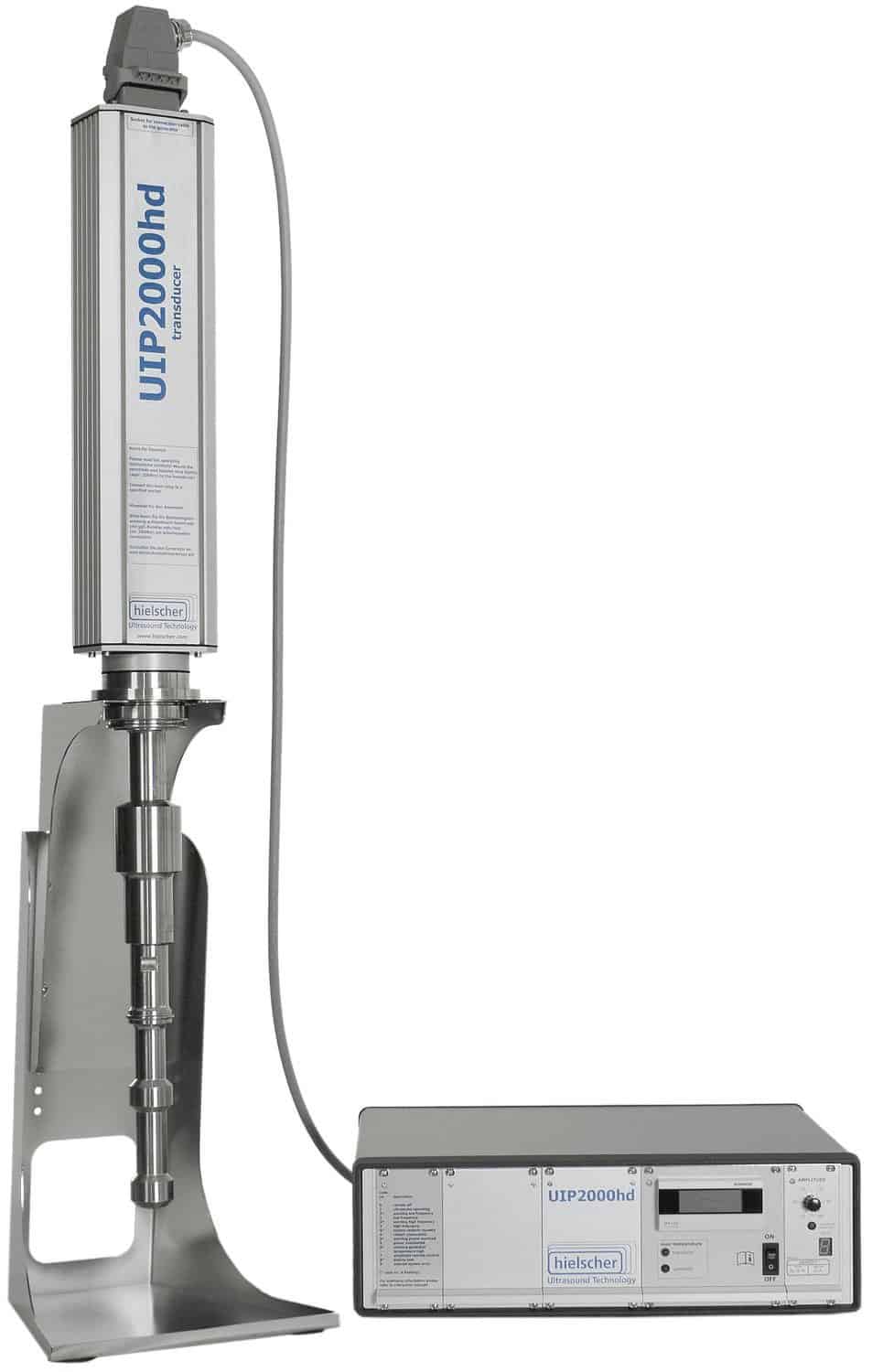

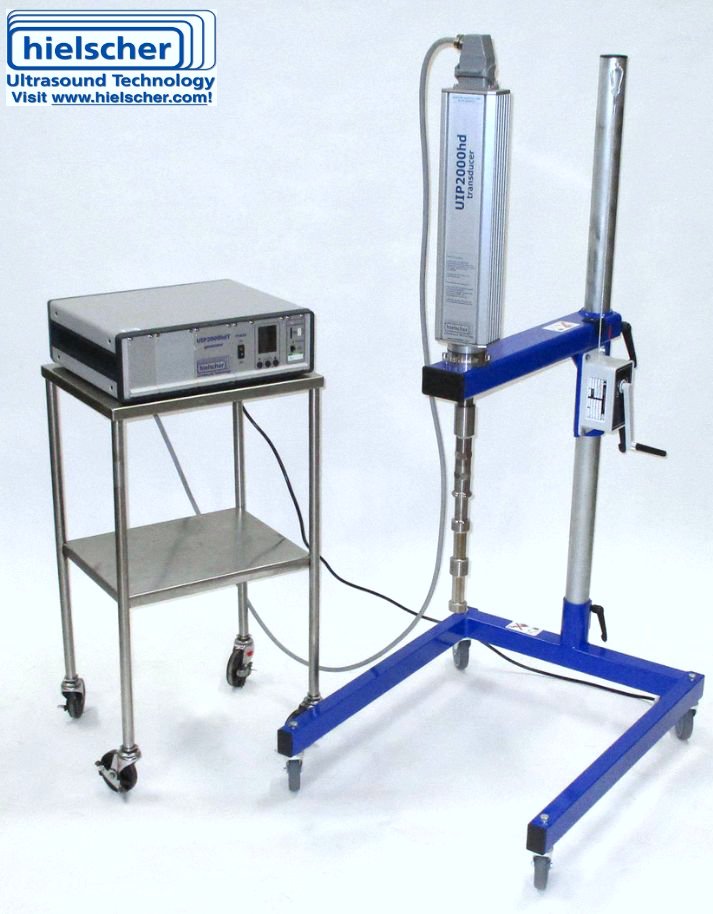

Cascatrode՝ 2000 վատտ հզորությամբ UIP2000hdT ուլտրաձայնային մշակման սարքի վրա
Կավիտացիա Cascatrode զոնդի մոտ
