UIP1000-Exd – מערבל אולטרסוני 1.0kW בתקן ATEX

UIP1000-Exd ‏(20 kHz, 1000 W) הוא מעבד אולטרסוני בעל אישור בטיחות, שתוכנן במיוחד לטיפול בנוזלים דליקים ובממסים בסביבות מסוכנות. המכשיר תואם באופן מלא לדרישות ATEX ומספק קוויטציה מבוקרת בעוצמה גבוהה למשימות קריטיות בהכנת פורמולציות – ובהן תחלוב של פאזות שאינן מתערבבות זו בזו, פיזור אחיד של חלקיקים, טחינה דקה בקנה מידה ננומטרי והומוגניזציה בכוחות גזירה גבוהים. באמצעות שילוב של אספקת אנרגיה מדויקת עם תקני בטיחות מחמירים למיגון מפני התפוצצות, יחידה זו מאפשרת ליצרנים לעבד בביטחון פורמולציות נדיפות או רגישות, תוך הבטחת איכות מוצר עקבית, תפוקה מוגברת ועמידה מלאה בדרישות הרגולציה.

UIP1000-Exd, בעל אישור ATEX, הוא מכשיר סוניקציה רב־עוצמה מסוג גשוש בהספק של 1000 ואט, המיוצר ליישומי עיבוד אולטרסוני באזורים מסוכנים. UIP1000-Exd מאושר לפי ATEX בהתאם לתקנים DIN EN 60079-0, 60079-1 ו־60079-11 (תקני האיחוד האירופי II 2G Ex de IIA T4 ATEX ו־II 2G Ex d e ib [ib] IIA T4 ATEX). UIP1000-Exd הוא מערכת סוניקציה מוכנה להפעלה למחקר ופיתוח של תהליכים או לעיבוד תעשייתי.

מכשיר הסוניקציה UIP1000-Exd – נבנה להפעלה בסביבות מסוכנות

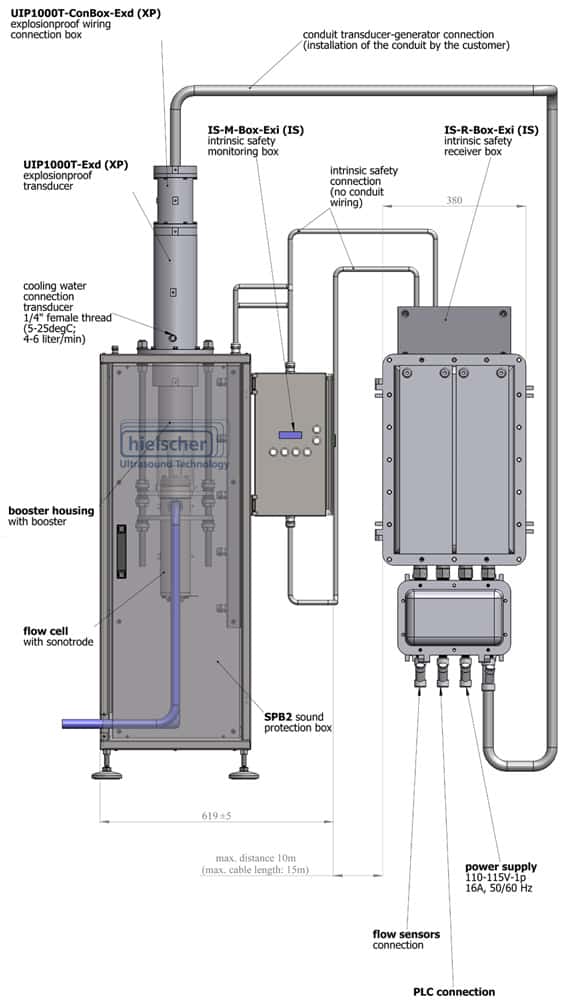

UIP1000-Exd תוכנן ונבנה לסביבות מסוכנות, והוא כולל מתמר ותא זרימה מפלדת אל־חלד, בשילוב סונוטרודה עמידה מטיטניום. כגרסה בעלת אישור ATEX של UIP1000hd הסטנדרטי, הוא מספק יכולות זהות בעלות ביצועים גבוהים, שתוכננו במיוחד לערבול ולפיזור של ממסים נדיפים בקו הייצור. תכונות אלה הופכות אותו לפתרון אידיאלי לייצור ביודיזל, וכן להכנת פורמולציות של צבעים, דיו וציפויים כימיים על בסיס ממסים. המערכת מציעה מודולריות גבוהה; ניתן להתאים בקלות את הגאומטריה של תא הזרימה באמצעות מגוון חיבורי צינורות וצינורות גמישים, נפחים פנימיים וגדלים של סונוטרודות, בהתאם לדרישות תפוקה ספציפיות. לשיפור יעילות התהליך, ניתן להפעיל את תא הזרימה בלחץ של עד 5.9 barg (100 psig) כדי למקסם את עוצמת הקוויטציה, והוא מצויד במעטפת קירור לבקרת טמפרטורה מדויקת במהלך הסוניקציה.

תא הזרימה ממוקם בתוך תא מפלדת אל־חלד בעל בידוד אקוסטי.
קיבולות העיבוד האופייניות של UIP1000-Exd נעות בין 1 ל־5m³ (220 עד 1100 גלונים) ביום.
UIP1000-Exd תוכנן לתפוס שטח קטן מאוד. גובה המערכת האולטרסונית השלמה הוא 1.7m (67 אינץ'), ושטח הרצפה שהיא תופסת הוא כ־0.25m² (2.7sqft).
משקל היחידה האולטרסונית במצב מוכן להפעלה הוא 110kg (243lbs). UIP1000-Exd זמין למתח של 115V~ או 230V~ (חד־פאזי).

התכנון הממוגן מפני התפוצצות הופך את UIP1000-Exd להומוגנייזר אולטרסוני מושלם לעיבוד של

• צבעים, לכות וציפויים
• דיו
• כימיקלים, כימיקלים עדינים, כימיקלים לחקלאות
• עיבוד דלקים
• ייצור ביודיזל
• מיצוי על בסיס ממסים (למשל באמצעות הקסאן)
• יישומים פרמצבטיים (למשל תהליכים על בסיס ממסים).

מספרי אישורי אימות טכני של הדגם

IBExU08ATE1016(X) למתמר עבור מעבד אולטרסוני מסוג UIP1000T-Ex

IBExU08ATE1017(X) לגנרטור עבור מעבד אולטרסוני מסוג UIP1000G-Ex
