Hielscher Cascatrode – Böyük səth sahəli ultrasəs emalı zondu

Hielscher Cascatrodes™ aşağı və ya orta ultrasəs emalı intensivliyində – adətən 60W/cm²-dən aşağı intensivlikdə və 60 mikrondan aşağı amplitudda – yüksək ultrasəs gücü səviyyələrində effektiv ultrasəs emalı üçün xüsusi konstruksiyalı sonotrodlardır (ultrasəs zondları).

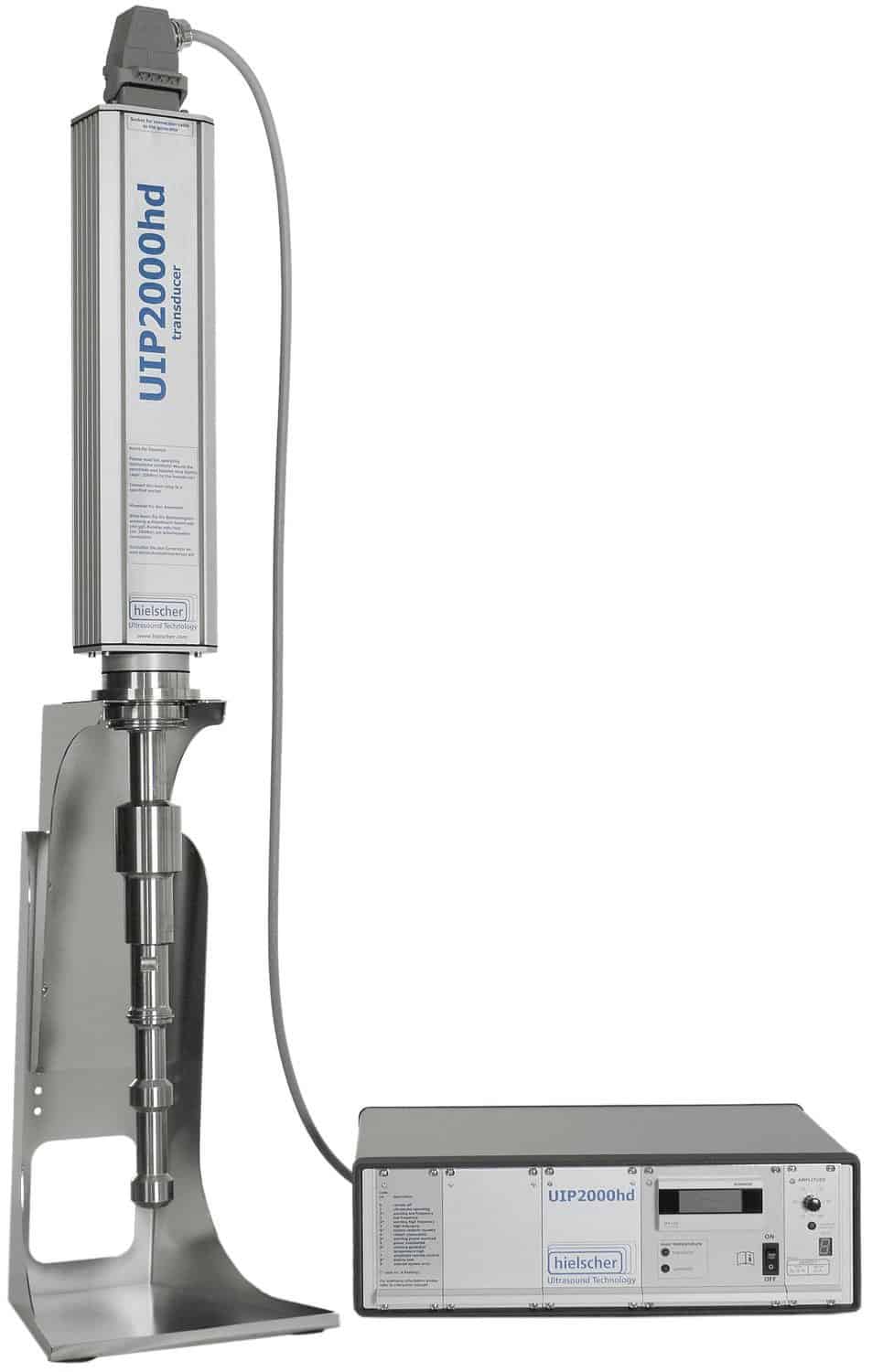

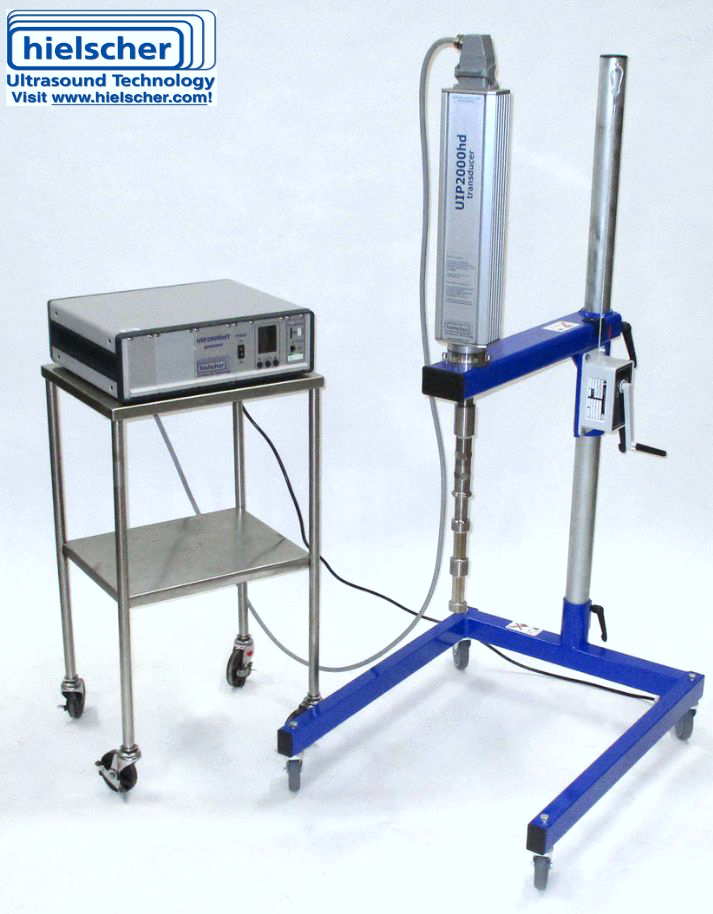

Hielscher Cascatrode™-u sənaye emalı tətbiqləri üçün hazırlamışdır. Cascatrodes™ bütün sənaye ultrasəs prosessorları üçün mövcuddur – UIP500hdT (0,5kW), UIP1000hdT (1kW), UIP1500hdT (1,5kW) və UIP2000hdT (2kW) modellərindən dünyanın ən güclü ultrasəs cihazı olan UIP16000 (16kW) modelinə qədər.

Yeni ultrasəs emalı proseslərini, məsələn: emulsiyalaşdırma, dispersləşdirmə, homogenləşdirmə, hüceyrələrin parçalanması və ekstraksiya, deaqlomerasiya, və ya qazsızlaşdırma proseslərini hazırlayarkən və ya sınaqdan keçirərkən görəcəksiniz ki, müəyyən ultrasəs emalı parametrləri proses üçün digərlərindən daha yaxşı nəticə verir.

Çıxış gücünü dəyişmədən ultrasəs emalının intensivliyini dəyişə bilərsiniz: ya kiçik səthdə yüksək intensivliklə (yüksək W/cm²) çıxış gücünü cəmləyin, ya da böyük səth sahəsindən istifadə edərək daha aşağı intensivliklərdə (aşağı W/cm²) gücü mühitə ötürün. Ultrasəs emalının amplitudu, mayenin təzyiqi və ya özlülüyü artdıqca intensivlik artır və temperatur artdıqca azalır. Prosesiniz üçün optimal parametr konfiqurasiyasını müəyyən etdikdən sonra miqyasın böyüdülməsi zamanı bu konfiqurasiyanı sabit saxlamalısınız. Miqyası böyüdərkən ultrasəs emalının amplitudunu və təzyiqini dəyişməməlisiniz. Beləliklə, ultrasəs emalının intensivliyini – yəni səth vahidinə düşən ultrasəs çıxış gücünü (Watts/cm²) sabit saxlayırsınız. Məntiqi nəticə olaraq, verilmiş səth intensivliyində daha çox güc ötürmək üçün daha böyük sonotrod səth sahəsinə ehtiyacınız var – bu, xətti asılılıqdır.

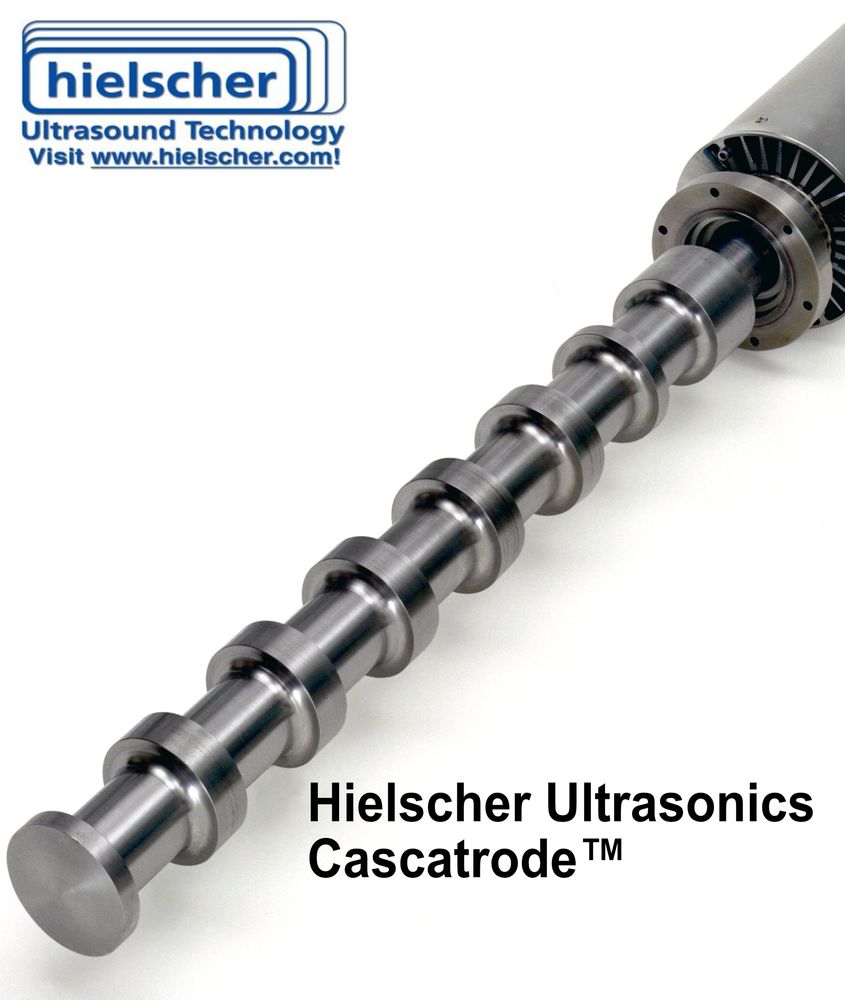

Hielscher öz ultrasəs cihazları üçün geniş çeşiddə sonotrodlar (=ultrasəs emalı zondları) təklif edir. Adətən, müxtəlif uc səth sahələri təmin etmək üçün sonotrodlar uc diametrinə görə fərqlənir . Sonotrodun şaquli səthlərinin gücün ötürülməsindəki payı ümumiyyətlə nəzərə alınmayacaq qədər azdır, çünki onların maye mühitə yönəlmiş rəqs amplitudu çox aşağıdır. Cascatrode™-un konstruksiyası fərqlidir, çünki o, uc səthinə halqaşəkilli üfüqi səthlər əlavə edir . Hər bir halqa sonotrodun rəqs maksimumlarından birində yerləşdirilir. Bu halqalar vasitəsilə ultrasəsi emal ediləcək mühitə ötürən titrəyən səth əhəmiyyətli dərəcədə böyüdülə bilər – bu da verilmiş səth intensivliyində mayeyə daha yüksək ultrasəs gücünün ötürülməsinə imkan verir. Cascatrode™ emal olunan mühitə yüksək amplitudlarda yüksək ultrasəs gücünün ötürülməsini mümkün edir.

Hielscher Cascatrodes™ müxtəlif uzunluqlarda və diametrlərdə, eləcə də müxtəlif sayda halqalarla mövcuddur – onlar prosesin intensivliyinə və konkret ultrasəs tətbiqinə uyğun olmaq üçün hazırlanmışdır. Yüksək güc və böyük həcm tələb edən proseslər üçün istifadə olunduğundan, Cascatrodes™ əsasən fasiləsiz axınlı sistemlərdə quraşdırılır. Onlar sənaye miqyasında səmərəli axındaxili emala imkan verən axın hüceyrəli reaktorlara uyğunlaşdırıla bilər.
