جهاز الموجات فوق الصوتية الصناعي UIP4000hdT – جهاز تجانس بالموجات فوق الصوتية بقدرة 4000 واط
جهاز UIP4000hdT هو جهاز صوتي صناعي ومجانس بالموجات فوق الصوتية بقدرة 4000 واط، مصمم لتطبيقات معالجة السوائل التي تتطلب أداءً عاليًا. وقد صُمم هذا الجهاز للعمليات التي تتطلب طاقة عالية، والأحجام الكبيرة، والإنتاج المستمر على مدار الساعة طوال أيام الأسبوع في أنظمة التشغيل الدفعي، وإعادة التدوير، والتدفق المباشر.
نظرة عامة على جهاز التكسير الصوتي الصناعي UIP4000hdT
| بيانات نظام التشغيل | جهاز الموجات الصوتية الصناعية UIP4000hdT |
|---|---|
| قوة الموجات فوق الصوتية | 4000 واط للتصنيع بالصوت الصناعي عالي الطاقة |
| عملية | مصدق تشغيل مستمر على مدار الساعة طوال أيام الأسبوع في ظل ظروف إنتاج صعبة |
| أوضاع المعالجة | المعالجة الدفعية، والمعالجة بإعادة التدوير، والمعالجة المستمرة بالتدفق المباشر |
| التطبيقات النموذجية | التجانس، الاستحلاب، التشتت، تفكيك التكتلات، الاستخلاص، الطحن الرطب، الذوبان، والكيمياء الصوتية |
| التحكم في العملية | شاشة ملونة تعمل باللمس، جهاز تحكم عن بُعد مزود بمتصفح، اتصال LAN/إيثرنت، وضبط تلقائي للتردد |
| الوثائق | التسجيل التلقائي لبيانات الطاقة والسعة ومدة المعالجة بالموجات فوق الصوتية ودرجة الحرارة والضغط |
| تركيب | تصميم معياري موفر للمساحة، مع محول طاقة ومولد منفصلين متصلين بواسطة كابلات |
| التكامل الصناعي | مكونات من التيتانيوم والفولاذ المقاوم للصدأ، وشفة خالية من الاهتزازات، وخزانة اختيارية مزودة بعزل صوتي |
احصل على توصية بشأن الإجراءات
أخبرنا عن المواد المستخدمة، والنتيجة المستهدفة، ومعدل التدفق أو حجم الدفعة، واللزوجة، ومحتوى المواد الصلبة، وطريقة المعالجة المفضلة. وسنساعدك في اختيار التكوين المناسب لجهاز UIP4000hdT الذي يتناسب مع عمليتك.
جهاز الموجات فوق الصوتية الصناعي UIP4000hdT المزود بخلايا تدفق للإنتاج المستمر المدمج في خط الإنتاج
من الذي ينبغي أن يختار جهاز UIP4000hdT؟
يُعد جهاز UIP4000hdT الخيار الأمثل عندما لا يعود جهاز المعالجة بالموجات فوق الصوتية المختبري أو التجريبي كافياً، وتحتاج عمليتك إلى إنتاجية أعلى أو كثافة تجويف أقوى أو قدرة إنتاج مستمرة.
- مهندسو الإنتاج استخدم جهاز UIP4000hdT لإجراء معالجة صوتية قوية داخل الخلايا المتدفقة والمفاعلات المخصصة.
- R&فرق التطوير والتوسع استخدامه لنقل العمليات المُحسَّنة التي تعتمد على الموجات فوق الصوتية إلى نطاقات إنتاج أكبر.
- مشغلو المحطات استفد من التشغيل على مدار الساعة طوال أيام الأسبوع، والتسجيل التلقائي للبيانات، والتحكم في العمليات عبر المتصفح.
- فرق المشتريات والمشاريع يمكن تهيئة النظام باستخدام سونوترويدات وكاسكاترويدات ومُعزِّزات وخلايا تدفق وخزانات وأجهزة استشعار مناسبة.
إذا كانت عمليتك تتطلب سعة أكبر، فيمكن دمج عدة وحدات من طراز UIP4000hdT في مجموعات. ولتحقيق معدلات إنتاجية عالية جدًا، تتوفر أنظمة الموجات فوق الصوتية الأكبر حجمًا من Hielscher.
التطبيقات النموذجية
- التجانس والخلط: الخلط المتجانس للأنظمة السائلة-السائلة والسائلة-الصلبة.
- الاستحلاب: إنتاج مستحلبات دقيقة وأنظمة زيت/ماء مستقرة.
- التشتت وتفكيك التكتلات: تفكيك التكتلات والتوزيع المتساوي للمساحيق والأصباغ والمواد النانوية.
- الطحن الرطب وتقليل حجم الجسيمات: معالجة بالموجات فوق الصوتية عالية القص من أجل التحويل إلى جزيئات دقيقة والطحن الدقيق.
- استخراج بالموجات فوق الصوتية: الاستخلاص المكثف من المواد النباتية والطحالب والخلايا والمواد البيولوجية الأخرى.
- عملية عجن زيت الزيتون: تحسين كفاءة العملية في إنتاج زيت الزيتون البكر الممتاز.
- الكيمياء الصوتية والتحفيز الكيميائي: التفاعلات المدعومة بالتجويف، والتوليف و سونو الحفز.
التصميم الصناعي للبيئات الصعبة
تم تصميم جهاز UIP4000hdT خصيصًا للبيئات الصناعية وظروف العمليات الصعبة. ولا يحتاج النظام إلى وسائط تبريد إضافية مثل مياه التبريد أو الهواء المضغوط. كما أن تصميمه المتين يتيح تشغيله في مناطق الإنتاج المعرضة للغبار والأوساخ وتقلبات درجات الحرارة والرطوبة.
يستخدم المعالج بالموجات فوق الصوتية مكونات من التيتانيوم والفولاذ المقاوم للصدأ. وتسهل الحافة الخالية من الاهتزازات عملية دمج الجهاز في الآلات والمنصات ومحطات المعالجة. ويوفر التصميم المعياري نظامًا قويًا وموفرًا للمساحة في الوقت نفسه: حيث يتم وضع محول الطاقة والمولد في مكانين منفصلين ويتم توصيلهما بواسطة الكابلات، مما يقلل من الجهد المبذول في التركيب والتشغيل والصيانة.
في التركيبات النموذجية، يتم تركيب خلية التدفق ومحول الطاقة فوق الصوتي داخل خزانة من الفولاذ المقاوم للصدأ ذات جدران مزدوجة ومزودة بعزل صوتي فعال. كما يمكن دمج جهاز UIP4000hdT في مفاعلات مصممة خصيصًا للعملاء من أجل عمليات الإنتاج المتخصصة.
قدرة معالجة 4kW
تُعد القيم التالية نقاط انطلاق إرشادية لتحديد مواصفات المعدات. ويعتمد الإنتاج الفعلي على اللزوجة، ومحتوى المواد الصلبة، وحجم الجسيمات أو حجم القطرات المستهدف، والهدف من عملية الاستخلاص، ودرجة الحرارة، والضغط، وهندسة خلية التدفق، ومدخلات الطاقة فوق الصوتية المطلوبة.
| عملية | معدل التدفق النموذجي مع جهاز UIP4000hdT |
|---|---|
| الأسترة البيوديزل | 1 إلى 3 م³/ساعة |
| الاستحلاب، على سبيل المثال النفط / الماء | 0.4 إلى 2 م³/ساعة |
| استخراج الخلايا، على سبيل المثال طحالب | 0.1 إلى 0.8 م³/ساعة |
| تفريق / إزالة التكتل | 0من 0.02 إلى 0.4 م³/ساعة |
| الطحن الرطب والطحن | 00.01 إلى 0.02 م³/ساعة |
لتحديد المقاس المناسب لعملية معينة، يرجى تزويدنا بالمعلومات التالية: نوع المادة، والنتيجة المرجوة، ومعدل التدفق أو حجم الدفعة، واللزوجة، ومحتوى المواد الصلبة، وحدود درجة الحرارة، وطريقة المعالجة المفضلة. ويمكن لشركة Hielscher أن توصي بالسونوترويد، والمعزز، وخلية التدفق، والخزانة، وتكوين النظام المناسبين.
جهاز التجانس الصناعي بالموجات فوق الصوتية UIP4000hdT (4000 واط، 20 كيلوهرتز) المخصص للمعالجة المباشرة للسوائل والملاط
ميزات جهاز UIP4000hdT للتحكم في العمليات
- طاقة فوق صوتية تبلغ 4000 واط
- التصنيع بالصوت الصناعي عالي الأداء
- تشغيل مستمر على مدار الساعة طوال أيام الأسبوع
- شاشة ملونة تعمل باللمس
- التحكم عن بُعد في المتصفح عبر شبكة LAN
- التسجيل التلقائي للقوة والسعة ومدة المعالجة بالموجات فوق الصوتية ودرجة الحرارة والضغط
- بطاقة مدمجة SD/USB لتخزين بيانات العمليات
- مستشعر درجة الحرارة القابل للتوصيل
- مستشعر ضغط اختياري قابل للتوصيل
- اتصال الشبكة المحلية (LAN) وشبكة إيثرنت
- لا يتطلب تثبيت أي برامج
- ضبط التردد التلقائي
توليد موجات صوتية عالية الأداء بقدرة 4000 واط
تتميز أجهزة الموجات فوق الصوتية الصناعية من Hielscher بقدرتها على توليد سعة عالية جدًا، مما يتيح تحقيق تجويف مكثف ومعالجة فعالة للسوائل. ويمكن تشغيل سعات تصل إلى 200 ميكرومتر بشكل مستمر في عمليات الإنتاج على مدار الساعة طوال أيام الأسبوع. أما بالنسبة للتطبيقات التي تتطلب سعات أعلى من ذلك، فتتوفر سونوترويدات مخصصة تعمل بالموجات فوق الصوتية.
تم تصميم جهاز UIP4000hdT للعمل في ظروف التشغيل الشاقة والبيئات الصعبة. وبفضل احتياطي الطاقة الذي يتمتع به، وبنيته المتينة، والتحكم الدقيق في العمليات، فإنه يُعد خيارًا مناسبًا لتوسيع نطاق العمليات، وإجراء التجارب الإنتاجية، والعمليات الصناعية الكاملة.
ما هو جهاز المعالجة بالموجات فوق الصوتية الذي ينبغي عليك اختياره؟
من الأبحاث المختبرية واختبارات الجدوى إلى تحسين العمليات والتجارب التجريبية والتصنيع الصناعي، تقدم شركة Hielscher جهاز التجانس بالموجات فوق الصوتية المثالي لمعالجة السوائل والملاط على جميع المستويات. يقدم الجدول أدناه لمحة عامة عن أجهزة التجانس بالموجات فوق الصوتية من نوع المسبار الأكثر شيوعًا لدينا.
| طراز جهاز الموجات فوق الصوتية الصناعي | قوة | الاستخدام النموذجي |
|---|---|---|
| UIP500hdT | 500 واط | تسد الفجوة بين المرحلة المختبرية والمرحلة التجريبية، وبين تطوير التركيبات والدفعات الصغيرة والعمليات المستمرة |
| UIP1000hdT | 1000W | التجارب التجريبية والعمليات المستمرة الأصغر حجماً |
| UIP2000hdT | 2000W | المرحلة التجريبية، وتوسيع نطاق العملية، والإنتاج الصناعي |
| UIP4000hdT | 4000 واط | زيادة معدل الإنتاج والمعالجة المتواصلة على خط الإنتاج |
| UIP6000hdT | 6000W | معالجة السوائل الصناعية بكميات كبيرة |
| UIP16000 | 16000W | الإنتاج الصناعي عالي الإنتاجية ومعالجة كميات تبلغ عدة أطنان |
إذا لم تكن متأكدًا من جهاز المعالجة بالموجات فوق الصوتية الأنسب لعملية التصنيع الخاصة بك، فإن أهم معايير الاختيار هي النتيجة المرجوة، وحجم الدفعة، ومعدل التدفق المطلوب، واللزوجة، ومحتوى المواد الصلبة، وجدول التشغيل، والطاقة المطلوبة. يمكن لشركة Hielscher أن توصيك بجهاز مناسب، وسونوترويد، ومضخم، وتكوين خلية التدفق بناءً على بيانات عملية التصنيع الخاصة بك.
جهاز تجانس بالموجات فوق الصوتية UIP4000hdT (بقوة 4 كيلوواط) مزود بخلية تدفق
الأسئلة الشائعة حول جهاز UIP4000hdT
ما هي الاستخدامات التي يُستخدم فيها جهاز UIP4000hdT؟
يُستخدم جهاز UIP4000hdT في العمليات الصناعية التي تعتمد على الموجات فوق الصوتية، مثل التجانس، والتستبيان، والتشتت، وتفكيك التكتلات، والطحن الرطب، والاستخلاص، والذوبان، والعمليات الكيميائية الصوتية.
هل جهاز UIP4000hdT مناسب للإنتاج المستمر؟
نعم. تم تصميم جهاز UIP4000hdT للعمل الصناعي على مدار الساعة طوال أيام الأسبوع، ويمكن تركيبه لإجراء معالجة متواصلة على خط الإنتاج باستخدام خلايا تدفق مناسبة أو مفاعلات مخصصة حسب احتياجات العميل.
ما هو معدل التدفق الذي يمكن لجهاز UIP4000hdT معالجته؟
تتراوح معدلات التدفق النموذجية بين حوالي 0.01 متر مكعب في الساعة لتطبيقات الطحن الرطب التي تتطلب أداءً عاليًا، وحتى 3 أمتار مكعبة في الساعة لعمليات مثل استبدال الإسترة في إنتاج الديزل الحيوي. ويعتمد معدل التدفق الدقيق على المادة والهدف من العملية.
هل يمكن استخدام جهاز UIP4000hdT في المعالجة بالموجات فوق الصوتية المدمجة؟
نعم. يمكن تجهيز جهاز UIP4000hdT بخلايا تدفق ومفاعلات من أجل المعالجة بالموجات فوق الصوتية المستمرة المدمجة في خط الإنتاج، أو دوائر إعادة التدوير، أو دمجه في منصات الإنتاج وخطوط المعالجة.
كيف يدعم جهاز UIP4000hdT توثيق العمليات؟
يسجل النظام بيانات العملية مثل الطاقة والسعة ومدة المعالجة بالموجات فوق الصوتية ودرجة الحرارة والضغط. ويتم تخزين البيانات في شكل ملفات CSV لأغراض مقارنة العمليات وضمان الجودة وقابلية التكرار.
ما هي الملحقات المتوفرة لجهاز UIP4000hdT؟
يمكن تجهيز جهاز UIP4000hdT، حسب العملية المطلوبة، بمجموعة من المكونات مثل السونوتروودات، والكاسكاتروودات، والمعززات، وخلايا التدفق، والمفاعلات، وخزانات عزل الصوت، وأجهزة استشعار درجة الحرارة، وأجهزة استشعار الضغط الاختيارية.
كيف أختار بين طرازات UIP2000hdT وUIP4000hdT وUIP16000hdT؟
يعتمد الاختيار بشكل أساسي على معدل التدفق المطلوب، وحجم الدفعة، والطاقة المستهلكة، والنتيجة المرجوة. وعادةً ما يتم اختيار جهاز UIP4000hdT عندما تكون الوحدة ذات القدرة 2 كيلوواط صغيرة جدًّا، ويكون جهاز المعالجة بالموجات فوق الصوتية الصناعي المدمج بقدرة 4 كيلوواط هو الخيار الأمثل لتلبية متطلبات العملية.
UIP4000hdT – سهولة الاستخدام والتكنولوجيا المتطورة
شاشة لمس ملونة كاملة
تتيح شاشة اللمس الملونة الوصول المباشر إلى معلمات التشغيل الرئيسية. ويمكن ضبط السعة والطاقة ووضع النبض بدقة، كما يمكن للمشغل الاختيار بين وضعي العرض بالرسم البياني الشريطي والعرض الرقمي. وتساعد شاشة «BIG NUMBER» عالية التباين على تحسين الرؤية أثناء عملية الإنتاج.
جهاز التحكم عن بعد في المتصفح
يمكن التحكم في جهاز UIP4000hdT من خلال متصفحات الويب الشائعة عبر واجهة الويب الخاصة بشبكة LAN. ولا يتطلب الاتصال بنظام «التوصيل والتشغيل» تثبيت أي برامج. كما يمكن تشغيل المعالج بالموجات فوق الصوتية من جهاز كمبيوتر شخصي أو جهاز Mac أو جهاز لوحي أو هاتف ذكي عبر اتصال مباشر أو محول أو جهاز توجيه أو جهاز توجيه لاسلكي اختياري مهيأ مسبقًا.
شبكة مدمجة وتسجيل البيانات”
يسهل اتصال الشبكة المحلية (LAN) المدمج التحكم في العمليات والتكامل مع بيئات الإنتاج. ويتم تسجيل بيانات المعالجة بالموجات فوق الصوتية تلقائيًا على بطاقة بيانات SD/USB. ويقوم مستشعر درجة الحرارة القابل للتوصيل بقياس درجة حرارة العملية بشكل مستمر، كما يمكن توصيل مستشعر ضغط اختياري لمراقبة الضغط وتوثيقه.
ضبط التردد التلقائي
يستخدم جهاز UIP4000hdT نظام ضبط التردد التلقائي الذكي. عند تشغيل النظام، يكتشف المولد تردد التشغيل الأمثل ويقوم بتشغيل محول الطاقة فوق الصوتي على هذا التردد. ويؤدي ذلك إلى تحسين الموثوقية وكفاءة الطاقة واستقرار العملية دون الحاجة إلى ضبط التردد يدويًا.
سونياتور UIP4000hdT في البحوث والعلوم
يُعد جهاز UIP4000hdT معالجًا صناعيًا بالموجات فوق الصوتية بقدرة 4000 واط يُستخدم في مجال البحث والتطوير، R&توسيع نطاق العمليات وتطويرها بهدف الإنتاج. توضح ورقة المعلومات والمقالات العلمية التالية تطبيقات في مجالات معالجة زيت الزيتون، والاستخلاص، وإنتاج الديزل الحيوي، وتنظيف الأغشية، ومعالجة المواد. للحصول على معلومات حول تطبيق معين أو مرجع علمي، يرجى الاتصال بنا.
- FactSheet UIP4000hdT – 4000 watts powerful industrial sonicator – Hielscher Ultrasonics
- Tamborrino, A.; Taticchi, A.; Romaniello, R.; Perone, C.; Esposto, S.; Leone, A.; Servili, M. (2021): Assessment of the olive oil extraction plant layout implementing a high-power ultrasound machine. Ultrasonics Sonochemistry, Volume 73, 2021.
- Manganiello, R.; Pagano, M.; Nucciarelli, D.; Ciccoritti, R.; Tomasone, R.; Di Serio, M.G.; Giansante, L.; Del Re, P.; Servili, M.; Veneziani, G. (2021): Effects of Ultrasound Technology on the Qualitative Properties of Italian Extra Virgin Olive Oil. Foods. 2021 Nov 22;10(11):2884.
- Pesterau, A.-M.; Sirbu, R.; Cadar, E. (2023): Biomedical Applications Based on Marine Collagen Obtained from the Jellyfish Species Rhizostoma Pulmo Extracted from the Black Sea. European Journal of Natural Sciences and Medicine 6, 2023. 89-99.
- Gholami, A.; Pourfayaz, F.; Maleki, A. (2021): Techno-economic assessment of biodiesel production from canola oil through ultrasonic cavitation. Energy Reports, Volume 7, 2021. 266-277.
- Luján-Facundo, M.-J.; Mendoza-Roca, J.-A.; Cuartas-Uribe, B.; Álvarez-Blanco, S. (2016): Membrane fouling in whey processing and subsequent cleaning with ultrasounds for a more sustainable process. Journal of Cleaner Production 143, 2016.

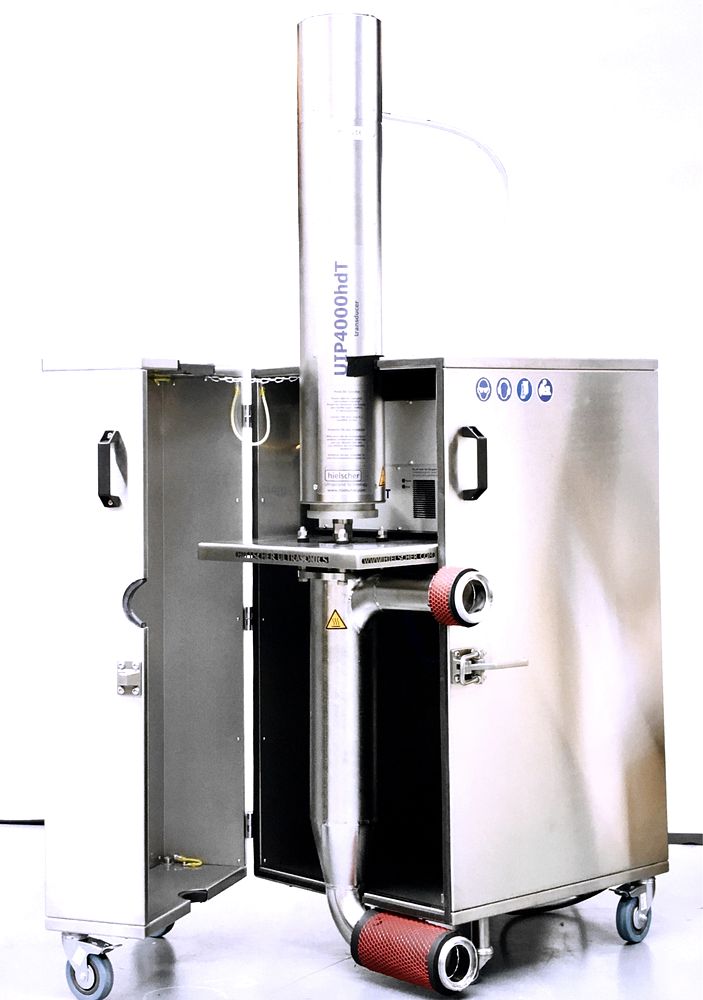

جهاز UIP4000hdT في خزانة من الفولاذ المقاوم للصدأ
