Effektiv vätgasproduktion med ultraljud
Vätgas är ett alternativt bränsle som är att föredra på grund av dess miljövänlighet och noll koldioxidutsläpp. Konventionell vätgasproduktion är dock inte effektiv för ekonomisk massproduktion. Den ultraljudsfrämjade elektrolysen av vatten och alkaliska vattenlösningar resulterar i högre väteutbyte, reaktionshastighet och omvandlingshastighet. Ultraljudsassisterad elektrolys gör vätgasproduktionen ekonomisk och energieffektiv.
Ultraljudsfrämjade elektrokemiska reaktioner såsom elektrolys och elektrokoagulering visar förbättrad reaktionshastighet, hastighet och utbyte.
Snabba upp vätgasproduktionen med hjälp av ultraljud och elektrokemiska processer
Genom att kombinera effektiviteten hos ultraljudskavitation med precisionen hos elektrokemiska reaktioner uppnås högre vätgasutbyte och lägre energiförbrukning. Hielschers avancerade sono-elektrokemiska system förbättrar massöverföringen, ökar katalysatoraktiviteten och optimerar elektrodytorna för en jämn och högpresterande H₂-produktion.
De viktigaste fördelarna:
- Förbättrad massöverföring: Ultraljudsvågor minskar diffusionsskiktets tjocklek, vilket säkerställer en effektiv tillförsel av reaktanter till elektroderna.
- Förbättrad katalysatorstabilitet: Ultraljudsbehandling förhindrar agglomerering av nanopartiklar, vilket gör att den höga katalytiska aktiviteten bibehålls över tid.
- Energieffektivitet: Optimera energitillförseln genom att utnyttja kavitationsinducerad mikroblandning och ytrengöring.
Säkerställ en jämn kavitation med hög intensitet tack vare pålitliga ultraljudsenheter som är utformade för kontinuerlig H₂-produktion dygnet runt. Få detaljerad information om våra högpresterande ultraljudslösningar och prata med våra experter på ultraljudsteknik!
2x ultraljudsprocessorer av modellen UIP2000hdT med sonder, som fungerar som elektroder, det vill säga katod och anod. Ultraljudsvibrationen och kavitationen främjar elektrokemisk väteproduktion.
Effektiv vätegenerering med ultraljudsbehandling
Elektrolys av vatten och vattenlösningar för vätgasproduktion är en lovande process för produktion av ren energi. Elektrolys av vatten är en elektrokemisk process där elektricitet appliceras för att spjälka vatten i två gaser, nämligen väte (H2) och syre (O2). För att klyva H – O – H binds genom elektrolys, en elektrisk ström körs genom vattnet.
För den elektrolytiska reaktionen appliceras en direkt elektrisk valuta för att initiera en annan icke-spontan reaktion. Elektrolys kan generera väte med hög renhet i en enkel, miljövänlig, grön process med noll CO2-utsläpp eftersom O2 är den enda biprodukten.
När det gäller elektrolys av vatten sker uppdelningen av vattnet i syre och väte genom att man leder en elektrisk ström genom vattnet.
I rent vatten vid den negativt laddade katoden sker en reduktionsreaktion där elektroner (e−) från katoden doneras till vätekatjoner så att vätgas bildas. Vid den positivt laddade anoden sker en oxidationsreaktion som genererar syrgas samtidigt som elektroner tillförs anoden. Detta innebär att vatten reagerar vid anoden för att bilda syre och positivt laddade vätejoner (protoner). Därmed är följande ekvation för energibalans klar:
2 timmar+ (aq) + 2e– → H₂ (g) (reduktion vid katoden)
2 timmar2O (l) → O2 (g) + 4H+ (aq) + 4e– (oxidation vid anoden)
Sammanfattande reaktion: 2H₂O (l) → 2H₂ (g) + O₂ (g)
Ofta används alkaliskt vatten för elektrolys för att producera vätgas. Alkalisalter är lösliga hydroxider av alkalimetaller och jordalkalimetaller, av vilka vanliga exempel är: Natriumhydroxid (NaOH, även känd som kaustiksoda) och kaliumhydroxid (KOH, även känd som kaustikkalium). För eletkromys används huvudsakligen koncentrationer på 20 % till 40 % kaustiklösning.
Sono-elektrokemisk produktion av väte vid en ultraljudskatod.
Ultraljudssyntes av väte
När vätgas produceras i en elektrolytisk reaktion syntetiseras vätet precis vid nedbrytningspotentialen. Elektrodernas yta är det område där vätebildning sker på molekylstadiet under den elektrokemiska reaktionen. Vätemolekylerna bildar sin kärna vid elektrodens yta, så att det därefter finns vätgasbubblor runt katoden. Användning av ultraljudselektroder förbättrar aktivitetsimpedanser och koncentrationsimpedans och påskyndar höjningen av vätebubblor under vattenelektrolys. Flera studier visade att ultraljudsproduktion av vätgas ökar vätgasutbytet effektivt.
- Högre vätgasutbyte
- Förbättrad energieffektivitet
➡️ Använd ultraljud för:
- Ökad massöverföring
- Accelererad minskning av ackumulerad impedans
- Minskat ohmskt spänningsfall
- Minskad reaktionsöverpotential
- Minskad nedbrytningspotential
- Avgasning av vatten / vattenlösning
- Rengöring av elektrodkatalysatorer
Ultraljudseffekter på elektrolys
Ultraljudsdriven elektrolys kallas även sonoelektrolys. Olika ultraljudsfaktorer av sonomekanisk och sonokemisk karaktär påverkar och främjar elektrokemiska reaktioner.
- Ultraljudsvågor bildar bubblor
- Bubblor spricker
- Extrem hetta splittrar vattenmolekylerna
De faktorer som påverkar elektrolysen är en följd av ultraljudsinducerad kavitation och vibration och omfattar akustisk strömning, mikroturbulenser, mikrostrålar, chockvågor samt sonokemiska effekter. Ultraljuds-/akustisk kavitation uppstår när ultraljudsvågor med hög intensitet överförs till en vätska. Kavitation kännetecknas av att så kallade kavitationsbubblor bildas och sedan kollapsar. Bubblornas implosion kännetecknas av extremt intensiva, lokalt uppträdande krafter. Dessa krafter innefattar intensiv lokal uppvärmning på upp till 5000 K, höga tryck på upp till 1000 atm samt enorma uppvärmnings- och avkylningshastigheter (>100 k/sek) och de framkallar en unik växelverkan mellan materia och energi. Dessa kavitationskrafter påverkar till exempel vätebindningarna i vatten och underlättar uppdelningen av vattenkluster, vilket i sin tur leder till en minskad energiförbrukning vid elektrolysen.
Ultraljudspåverkan på elektroderna
- Ta bort avlagringar från elektrodytan
- Aktivering av elektrodytan
- Transport av elektrolyter mot och bort från elektroder
Ultraljudsrengöring och aktivering av elektrodytor
Massöverföring är en av de avgörande faktorerna som påverkar reaktionshastighet, hastighet och utbyte. Under elektrolytiska reaktioner ansamlas reaktionsprodukterna, t.ex. utfällningar, både runt och direkt på elektrodytorna och bromsar den elektrolytiska omvandlingen av ny lösning vid elektroden. Elektrolytiska processer som främjas med ultraljud uppvisar en ökad massöverföring i lösningen och nära ytorna. Ultraljudsvibrationer och kavitation avlägsnar passiveringsskikt från elektrodytorna och håller dem därmed permanent fullt effektiva. Dessutom är det känt att sonifiering förbättrar reaktionsvägarna genom sonokemiska effekter.
Lägre ohmskt spänningsfall, reaktionsöverpotential och nedbrytningspotential
Den spänning som krävs för att elektrolys ska inträffa är känd som nedbrytningspotential. Ultraljud kan sänka den nödvändiga nedbrytningspotentialen i elektrolysprocesser.
Cell för ultraljud elektrolys
För vattenelektrolys är ultraljudsenergitillförsel, elektrodgap och elektrolytkoncentration nyckelfaktorer som påverkar vattenelektrolysen och dess effektivitet.
För en alkalisk elektrolys används en elektrolyscell med en vattenhaltig kaustiklösning av vanligtvis 20%–40% KOH eller NaOH. Elektrisk energi appliceras på två elektroder.
Elektrodkatalysatorer kan användas för att accelerera reaktionshastigheten. Till exempel är Pt-elektroder gynnsamma eftersom reaktionen sker lättare.
Vetenskapliga forskningsartiklar rapporterar 10%-25% energibesparing med hjälp av den ultraljudsfrämjade elektrolysen av vatten.
Ultraljudselektrolysörer för vätgasproduktion i pilot- och industriell skala
Hielscher Ultrasonics’ Industriella ultraljudsprocessorer är byggda för 24/7/365-drift under full belastning och i tunga processer.
Genom att leverera robusta ultraljudssystem, specialdesignade sonotroder (sonder), som fungerar som elektrod och ultraljudsvågsändare samtidigt, och elektrolysreaktorer, tillgodoser Hielscher Ultrasonics de specifika kraven för elektrolytisk väteproduktion. Alla digitala industriella ultraljudsapparater i UIP-serien (UIP500hdT (500 watt), UIP1000hdT (1 kW), UIP1500hdT (1,5 kW), UIP2000hdT (2 kW), och UIP4000hdT (4kW)) är högpresterande ultraljudsenheter för elektrolysapplikationer.

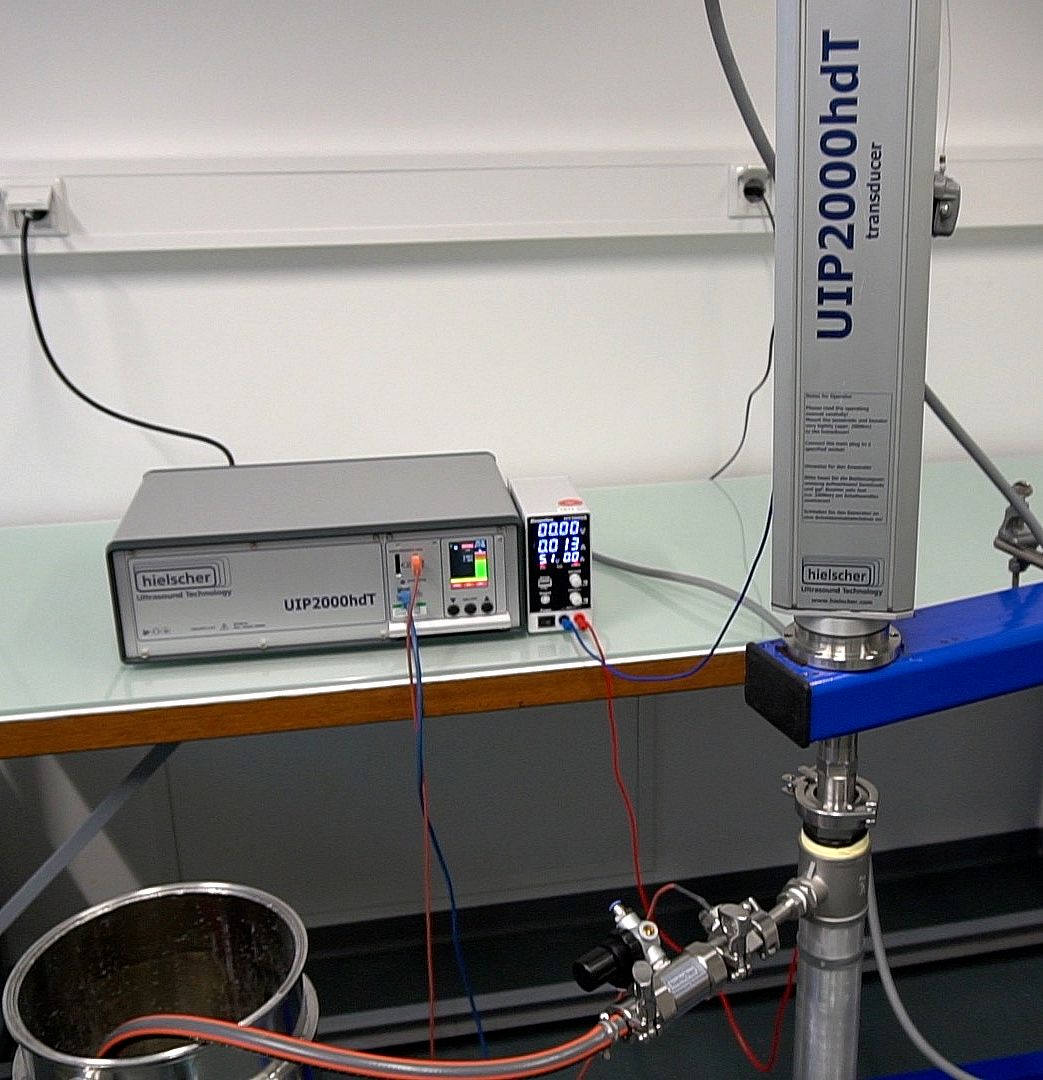

Ultraljudssond av UIP2000hdT fungerar som anod. De applicerade ultraljudsvågorna intensifierar den elektrolytiska syntesen av väte.
Tabellen nedan ger dig en översikt över våra ultraljudsenheter och sonoelektroder för elektrokemisk H₂-produktion – från forskningslaboratorium till produktion:
| Ultraljudsbehandling | Ultraljudseffekt | volym |
|---|---|---|
| VialTweeter | 200W | Falk Rör |
| UP100H | 100W | 10 till 200 ml/min |
| UP400St | 400W | 20 till 400 ml/min |
| UIP2000hdT | 2000W | 0.2 till 4L/min |
Optimera din vätgasutbyte med ultraljudsbehandling!

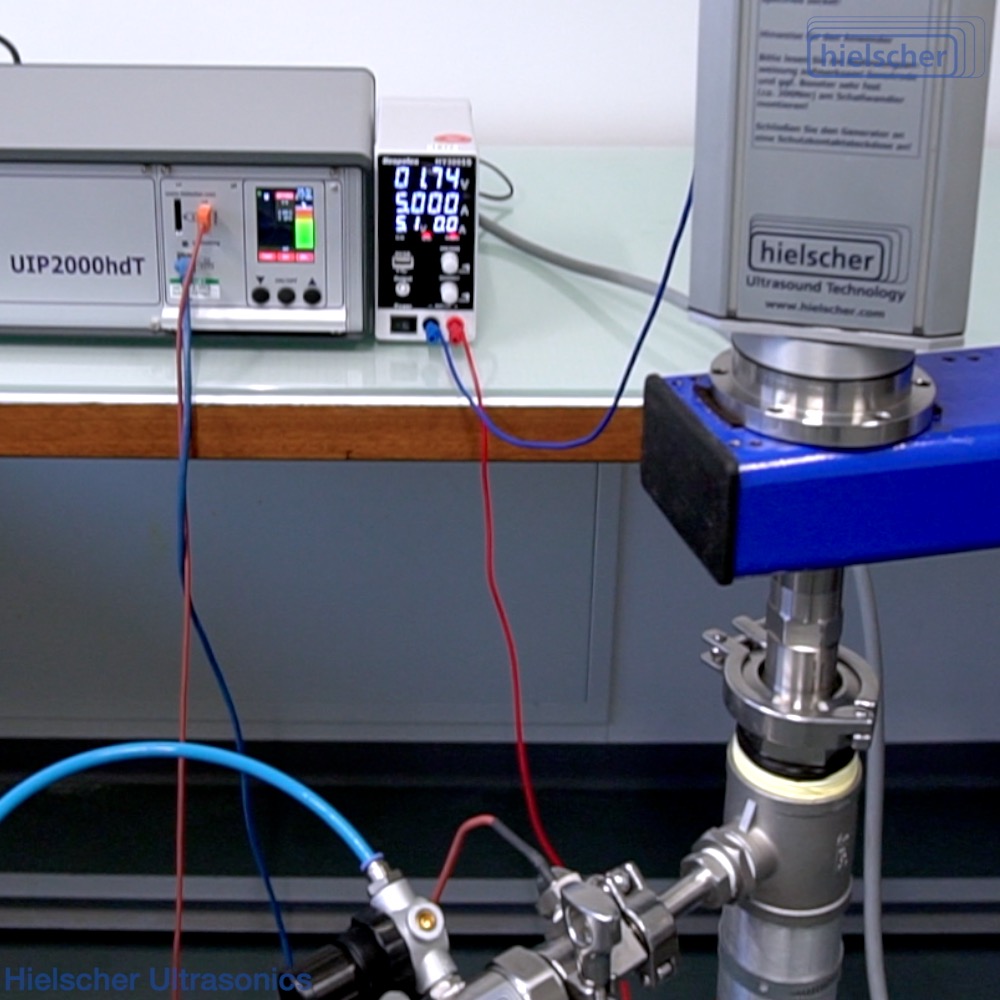

Sonoelektrokemisk cell för förbättrad H₂-syntes
FAQ – Sono-elektrokemisk vätgasproduktion
Vad är vätgas?
Väte är det kemiska grundämnet med symbolen H och atomnummer 1. Med en standardatomvikt på 1,008 är väte det lättaste grundämnet i det periodiska systemet. Väte är det vanligaste kemiska ämnet i universum och utgör ungefär 75 % av all baryonisk massa. H2 är en gas som bildas när två väteatomer binds samman och blir en vätemolekyl. H2 kallas också molekylärt väte och är en diatomisk, homonukleär molekyl. Den består av två protoner och två elektroner. Med en neutral laddning är molekylärt väte stabilt och därmed den vanligaste formen av väte.
När vätgas produceras i industriell skala är ångreformerande naturgas den mest använda produktionsformen. En alternativ metod är elektrolys av vatten. Den största delen av vätgasen produceras i närheten av den plats där den senare används, t.ex. i närheten av anläggningar för bearbetning av fossila bränslen (t.ex. hydrokrackning) och producenter av ammoniakbaserade gödselmedel.
Vad är sono-elektrokemisk syntes av väte?
Sonoelektrokemisk syntes är en hybridteknik som kombinerar ultraljudskavitation med elektrokemisk vattensplittring. Genom att använda högfrekventa ljudvågor – dvs. ultraljud – I en elektrokemisk reaktor förbättrar processen massöverföringen, rengör elektrodytorna och höjer den totala effektiviteten vid vätgasproduktion jämfört med traditionell elektrolys.
Hur förbättrar ultraljud vätgasutbytet vid elektrolys?
Ultraljud förbättrar vätgasproduktionen främst genom akustisk kavitation. Bildandet och kollapsen av mikroskopiska bubblor skapar intensiv mikroturbulens som minskar diffusionsskiktets tjocklek vid elektrodytan. Detta säkerställer en snabbare tillförsel av reaktanter till katalysatorn och bidrar till att vätgasbubblor avlägsnas mer effektivt, vilket förhindrar “gasskydd” och möjliggör högre strömtätheter.
Vilka är fördelarna med att använda en industriell ultraljudsapparat för vätgassyntes?
Att använda högintensiva ultraljudsprocessorer som UIP2000hdT från Hielschers UIP-serie för industriellt bruk ger flera fördelar:
- Förbättrad katalysatoraktivitet: Ultraljudsbehandling förhindrar agglomerering av nanopartiklar, vilket gör att katalysatorer (som Pt, TiO₂ eller Ni) behåller sin höga aktivitet.
- Rengöring av elektroder: Ultraljud rengör kontinuerligt elektrodernas ytor, vilket minskar polariseringen och förlänger livslängden på reaktorkomponenterna.
- Skalbarhet: Dessa system är konstruerade för kontinuerlig drift dygnet runt, vilket gör dem lämpliga både för laboratorieforskning och för vätgasproduktion i industriell skala.
Vilken roll spelar kavitation i sonoelektrokemiska reaktioner?
Akustisk kavitation är den centrala mekanismen inom sonoelektrokemi. När ultraljudsvågor passerar genom en vätska skapar de växlande cykler av högt och lågt tryck. Under lågtryckscykeln bildas och växer små vakuumbubblor; under högtryckscykeln kollapsar de implosivt. Denna kollaps genererar lokala extrema temperaturer och tryck, vilket kan underlätta kemiska reaktioner och avsevärt förbättra kontakten mellan elektroderna och elektrolyten.
Kan sonoelektrokemi användas tillsammans med förnybara energikällor?
Ja. Sono-elektrokemiska system kan integreras med förnybara energikällor såsom sol- eller vindkraft. Ultraljudsprocessorernas förmåga att fungera effektivt vid varierande effektnivåer gör dem till ett utmärkt komplement till intermittenta energikällor, vilket potentiellt kan minska koldioxidavtrycket från produktionen av grönt vätgas.
Hur står den sono-elektrokemiska vätgasproduktionen sig i jämförelse med traditionell ångreformering av metan?
Till skillnad från ångmetanreformering (SMR), som bygger på fossila bränslen och ger upphov till betydande CO₂-utsläpp, använder sonoelektrokemisk syntes vanligtvis vatten som råvara. Även om SMR för närvarande är mer etablerad, erbjuder sonoelektrokemi en renare, “grön” ett alternativ som kan drivas med förnybar el, vilket gör det till en nyckelteknologi för en hållbar vätgasekonomi.
Litteratur / Referenser
- Sherif S. Rashwan, Ibrahim Dincer, Atef Mohany, Bruno G. Pollet (2019): The Sono-Hydro-Gen process (Ultrasound induced hydrogen production): Challenges and opportunities. International Journal of Hydrogen Energy, Volume 44, Issue 29, 2019, 14500-14526.
- Islam Md H., Burheim Odne S., Pollet Bruno G. (2019): Sonochemical and sonoelectrochemical production of hydrogen. Ultrasonics Sonochemistry 51, 2019. 533–555.
- Bruno G. Pollet; Faranak Foroughi; Alaa Y. Faid; David R. Emberson; Md.H. Islam (2020): Does power ultrasound (26 kHz) affect the hydrogen evolution reaction (HER) on Pt polycrystalline electrode in a mild acidic electrolyte? Ultrasonics Sonochemistry Vol. 69, December 2020.
- José González-García, Ludovic Drouin, Craig E. Banks, Biljana Šljukić, Richard G. Compton (2007): At point of use sono-electrochemical generation of hydrogen peroxide for chemical synthesis: The green oxidation of benzonitrile to benzamide. Ultrasonics Sonochemistry, Volume 14, Issue 2, 2007. 113-116.
- Cherepanov, Pavel; Melnyk, Inga; Skorb, Ekaterina V.; Fratzl, P.; Zolotoyabko, E.; Dubrovinskaia, Natalia; Dubrovinsky, Leonid Avadhut, Yamini S.; Senker, Jürgen; Leppert, Linn; Kümmel, Stephan; Andreeva, Daria V. (2015): The use of ultrasonic cavitation for near-surface structuring of robust and low-cost AlNi catalysts for hydrogen production. Green Chemistry Issue 5, 2015. 745-2749.
