Hielscher Cascatrode – Visoka površinska ultrazvočna sonda

Hielscher Cascatrodes™ so posebne sonotrode (ultrazvočne sonde) za učinkovito ultrazvočno razbijanje pri povišanih ravneh ultrazvočne moči pri nizkih ali srednjih intenzivnostih ultrazvočnega razbijanja – običajno pod 60 W / cm² in pod amplitudo 60 mikronov.

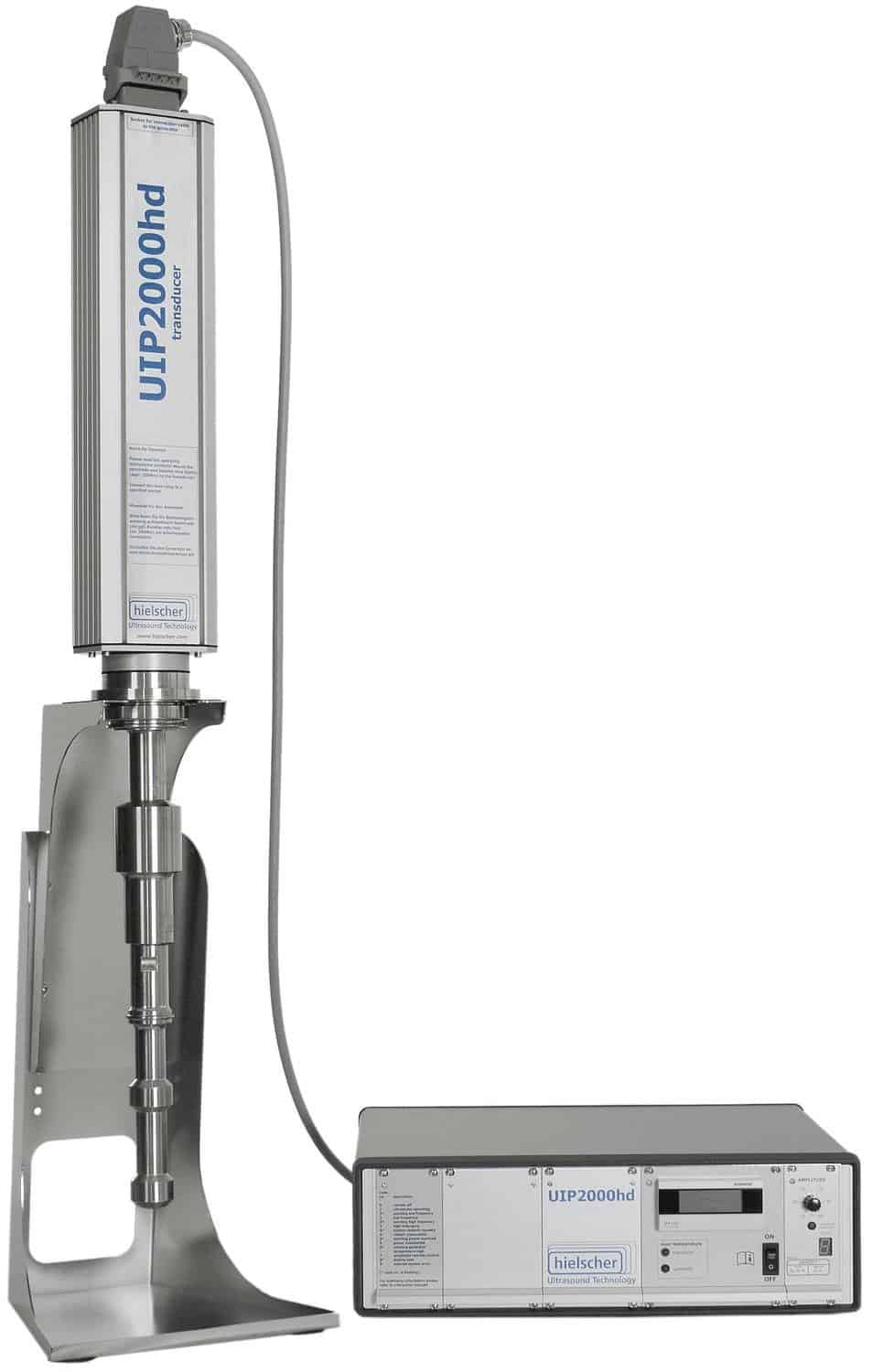

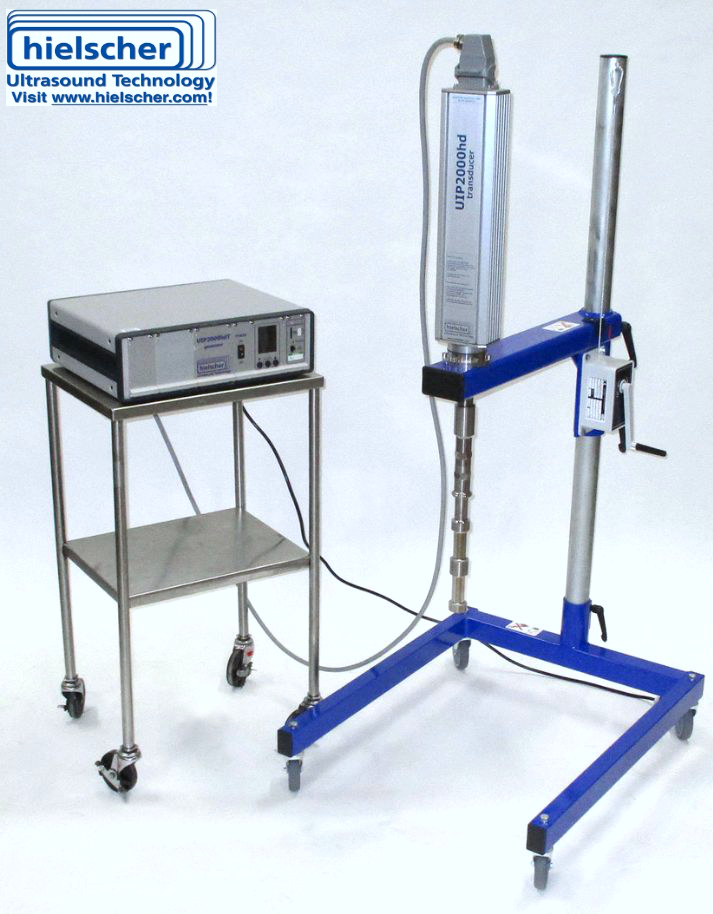

Hielscher je razvil Cascatrode™ za uporabo v industrijski predelavi. Kaskatrode™ so na voljo za vse industrijske ultrazvočne procesorje – od UIP500hdT (0,5 kW), UIP1000hdT (1kW), UIP1500hdT (1,5 kW) in UIP2000hdT (2kW) do najmočnejše ultrazvočne naprave na svetu UIP16000 (16kW).

Pri razvoju ali preizkušanju novih Ultrazvočni procesi, kot so: Emulgiranje, Razpršitvijo, Homogenizacija, Motnje in ekstrakcija celic, Deaglomeracijaali Razplinjanje ugotovili boste, da specifični parametri ultrazvočnega razbijanja delajte za proces bolje kot drugi. Brez spreminjanja izhodne moči lahko spreminjate intenzivnost ultrazvočne moči: bodisi osredotočite izhodno moč na majhno površino pri visoka intenzivnost (visoka W/cm²) ali združite moč v medij z uporabo velike površine pri nižje intenzivnosti (nizka W/cm²). Intenzivnost se poveča z višjo ultrazvočno razbijenostjo amplituda, višja tekočina pritisk ali novejše viskoznost in se zmanjšuje z višjimi temperatura. Ko vzpostavite optimalno konfiguracijo parametrov za svoj proces, boste morali Ohranite to konfiguracijo konstantno med povečanjem. Pri povečanju ne smete spreminjati amplitude in tlaka ultrazvočne obdelave. Na ta način ohranite intenzivnost ultrazvočnega razbijanja – To je ultrazvočna izhodna moč na površinsko enoto (vati / cm²) konstantna. Logičen rezultat je, da potrebujete več površine sonotrode, da združite več moči pri določeni intenzivnosti površine – To je linearna korelacija.

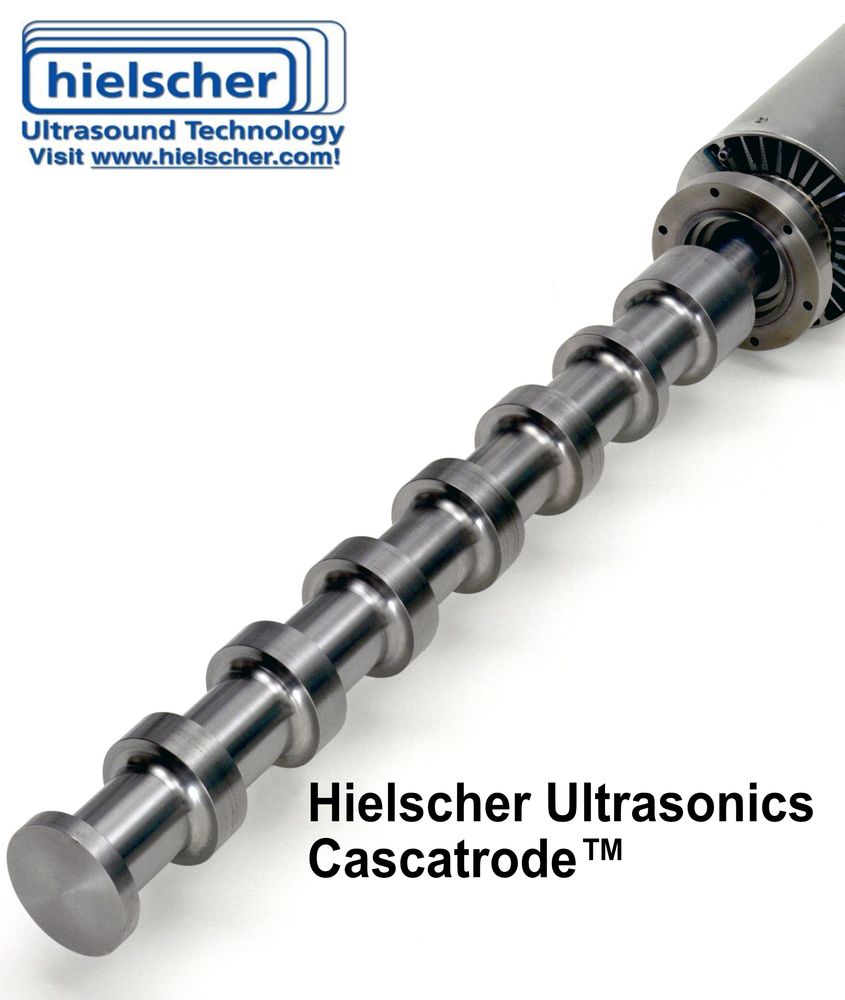

Hielscher ponuja široko paleto sonotrod (= sond za ultrazvočno razbijanje za svoje ultrazvočne naprave. Običajno sonotrodes se razlikujejo glede na premer konice za zagotavljanje različnih površin konice. Navpične površine sonotrode so na splošno zanemarljive za prenos moči, saj je njihova amplituda nihanja, usmerjena v tekoči medij, zelo nizka. Zasnova Cascatrode™ je drugačna, saj doda vodoravne površine v obliki obroča na površino konice. Vsak obroč je razporejen v enem od maksimumov nihanja sonotrode. S temi obroči se lahko znatno poveča vibracijska površina, ki združuje ultrazvok v medij, ki ga je treba ultrazvočno razbiti. – omogočanje višja ultrazvočna moč, ki se poveže s tekočino pri dani površinski intenzivnosti. Kaskatroda™ omogoča prenos visoke ultrazvočne moči pri visokih amplitudah v obdelani medij.

Hielscher Cascatrodes™ so na voljo v različnih dolžinah in premerih ter z različnim številom obročev – zasnovan tako, da ustreza intenzivnosti procesa in specifična ultrazvočna aplikacija. Ker se uporabljajo za procese z veliko močjo in velikimi prostorninami, so Cascatrodes™ večinoma vgrajeni v neprekinjene pretočne sisteme. Prilagodljivi so s reaktorji s pretočnimi celicami, ki omogočajo učinkovito inline obdelavo v industrijskem merilu.
