Զսպանակային մետաղալարի մաքրում – ինտենսիվ մաքրում հոսքագծային ուլտրաձայնային համակարգերով
Քարշման գործընթացից հետո զսպանակային մետաղալարերի մակերևույթին մնում են կայուն աղտոտիչներ, այդ թվում՝ քսայուղեր, քարշման օճառներ (սովորաբար կալցիումի կամ նատրիումի ստեարատներ), մետաղի մաշման մասնիկներ և օքսիդներ։ Ուլտրաձայնի օժանդակությամբ հոսքագծային մաքրումն օգտագործում է ակուստիկ կավիտացիան՝ այդ աղտոտիչները հուսալիորեն հեռացնելու համար – նույնիսկ սահմանափակ տարածություն ունեցող երկրաչափական կառուցվածքներից – այդպիսով ապահովելով հետագա գործողությունների, օրինակ՝ ուղղման, պարուրաձև փաթաթման, պատվածքապատման և ջերմամշակման պատշաճ ընթացքը։
Մակերևույթի մաքրման վճռորոշ դերը զսպանակային նյութերի համար
Քարշման գործընթացից առաջացած մնացորդները – հատկապես կալցիումի կամ նատրիումի ստեարատի հիմքով փոշենման օճառները և յուղի բարակ թաղանթները – էապես ազդում են մակերևութային կպչունության, թրջելիության և մասնիկային մաքրության վրա։ Մակերևութային այս աղտոտիչները կարող են վատթարացնել պատվածքի որակը և նպաստել լարումների տեղային կենտրոնացումների առաջացմանը։
Գրականության բազմաթիվ աղբյուրներ ցույց են տալիս մակերևույթի վիճակի – մասնավորապես՝ խորդուբորդության, միկրոարատների և մասնիկային աղտոտվածության – ընդգծված ազդեցությունը հոգնածային բնութագրերի և կոռոզիակայունության վրա։ Հետևաբար, զսպանակային մետաղալարերի և ձևավորված զսպանակների համար վերարտադրելիորեն մաքուր և մասնիկների նվազեցված պարունակությամբ մակերևույթները վճռորոշ են տեխնոլոգիական գործընթացի համար։
Կախված արտադրական գծի կառուցվածքից՝ մաքրում կարող է պահանջվել կա՛մ մետաղալարի փուլում (մինչև պարուրաձև փաթաթումը), կա՛մ պատրաստվածքի փուլում (զսպանակի ձևավորումից հետո)։
Տարածված առարկություններից մեկը վերաբերում է խիտ փաթաթված զսպանակներին, որոնց գալարների միջև բացակները նեղ են. ինչպե՞ս կարելի է արդյունավետորեն հասնել թաքնված մակերևույթներին։ Հենց այստեղ է, որ ուլտրաձայնային մաքրումն ապահովում է վճռորոշ առավելություն։
Զսպանակային մետաղալարի հոսքագծային մաքրում ուլտրաձայնային կավիտացիայի միջոցով
Ֆիզիկական մեխանիզմներ. ինչու է ուլտրաձայնն արդյունավետ ճեղքերում և միջգալարային բացակներում
Մաքրման ազդեցությունը պայմանավորված է ակուստիկ կավիտացիայով։ Հեղուկ միջավայրում ճնշման պարբերական տատանումներն առաջացնում են միկրոպղպջակներ և հանգեցնում դրանց փլուզմանը։ Պինդ մարմին–հեղուկ բաժանման մակերևույթների մոտ պղպջակների անհամաչափ փլուզումն առաջացնում է բարձր արագությամբ միկրոշիթեր և սահքի տեղային լարումներ։ Զուգահեռաբար ակուստիկ հոսքն առաջացնում է նյութի կոնվեկտիվ տեղափոխություն՝ նպաստելով հեղուկի փոխանակմանը նույնիսկ սահմանափակ տարածություն ունեցող երկրաչափական կառուցվածքների ներսում։
Այս ազդեցությունների համակցությունն ապահովում է յուղային թաղանթների, ստեարատային մնացորդների, մասնիկների և թույլ կպած օքսիդների արդյունավետ անջատումը – նույնիսկ երկրաչափորեն դժվարամատչելի հատվածներում, ինչպիսիք են պարուրաձև սեղմման զսպանակների միջգալարային տարածությունները։
Կայուն և տարածականորեն միատարր կավիտացիոն դաշտն անհրաժեշտ է մաքրման կայուն արդյունավետություն և մակերևույթի ստանդարտացված որակ ապահովելու համար։
Ձախ կողմի պատկերում ցուցադրված է ակուստիկ հոսքը Hielscher ուլտրաձայնային զոնդի մոտ։ Կավիտացիայի ազդեցություններն օգտագործվում են ինտենսիվ մաքրման համար։
Սեղմեք այստեղ՝ ակուստիկ կավիտացիայի միջոցով մետաղալարի հոսքագծային մաքրման մասին ավելին իմանալու համար։

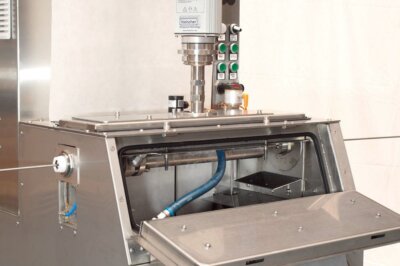

Հոսքագծային ուլտրաձայնային մաքրում մետաղալարի արտադրությունում՝ USCM700 սարքի օրինակով
Մետաղալարի արդյունաբերության համար էական է առկա արտադրական գծերում անընդհատ աշխատանքի հնարավորությամբ և տարածքի արդյունավետ օգտագործմամբ ինտեգրումը։ USCM700 սարքը բավարարում է այս պահանջները.
Տեղադրման մոտավոր մակերեսը՝ 700 × 700 mm։ Համակարգը կարող է ինտեգրվել առկա գծերում՝ հոսքի փոփոխելի ուղղությամբ։
- Հզորության մոդուլային կազմաձև
Հագեցած է արդյունաբերական դասի՝ 500 W, 1 kW, 1,5 kW կամ 2 kW հզորությամբ ուլտրաձայնային պրոցեսորներով (UIP շարք)։ 20 kHz հաճախականության դեպքում հասանելի են մինչև 20 µm ամպլիտուդներ, որոնք կարգավորվում են՝ աղտոտվածության տարբեր բեռնվածություններին համապատասխանեցնելու համար։ - Անհպում մաքրում
Հատուկ նախագծված ուլտրաձայնային սոնոտրոդն անընդհատ մատուցվող պրոֆիլը մշակում է անհպում մեխանիկական եղանակով։ Անցքերի ստանդարտ տրամագծերը նախատեսված են մինչև 20 mm տրամագծով մետաղալարերի համար. ավելի մեծ չափեր հասանելի են ըստ պահանջի։ - Մաքրող միջավայրերի զտում
Որպես ընտրանք առաջարկվող՝ ոչ գործվածքային ժապավենով զտման համակարգերը փոխարինում են արագ խցանվող քարթրիջային զտիչներին։ Ներկառուցված օդային ծայրափողակներն ապահովում են չորացում ողողումից հետո։ - Քիմիական նյութերի ցածր սպառում
Մաքրումը հաճախ հնարավոր է իրականացնել ջրով կամ մեղմ ջրային լվացող միջոցներով՝ բարելավելով աշխատանքի անվտանգությունը և պարզեցնելով կեղտաջրերի մաքրումը։ - 24/7 աշխատանքի հնարավորություն
Նախագծված է անընդհատ արդյունաբերական աշխատանքի համար՝ տեխնիկական սպասարկման նվազագույն պահանջներով և բարձր մեխանիկական ամրությամբ։
Ավելի բարձր արտադրողականության պահանջների դեպքում մոդուլային USCM շարքը հնարավորություն է տալիս ապահովել գծի մինչև մոտավորապես 200 m/min արագություն (կախված կիրառությունից)՝ աջակցելով բարձր արագությամբ քաշման և վերափաթաթման գործընթացներին։
Զսպանակային մետաղալարի և պատրաստի զսպանակների մշակման գործընթացի կառուցվածքը
Մշակվել են ինտեգրման երկու հուսալի ռազմավարություններ.
- Մաքրում փաթաթումից առաջ (մետաղալարի փուլ)
Քաշման օճառների և յուղերի հեռացում անմիջապես այնպիսի կարևոր հետագա գործընթացներից առաջ, ինչպիսիք են փաթաթումը, պատվածքապատումը կամ մխումն ու արձակումը։ USCM700 համակարգը հատուկ նախագծված է մետաղալարի անընդհատ մշակման համար։ - Մաքրում փաթաթումից հետո (բաղադրիչի փուլ)
Պատրաստի զսպանակները մաքրվում են ուլտրաձայնով՝ նախքան սահմանված երկարությամբ կտրումը կամ վերջնական փաթեթավորումը։ Ուլտրաձայնային էներգիան արդյունավետորեն ներթափանցում է գալարների միջև եղած նեղ ճեղքերը՝ ակնհայտ առավելություններ ապահովելով խիտ փաթաթված կառուցվածքների համար։
Քիմիական միջավայր
- Յուղի և ստեարատների հեռացում
Մակերևութաակտիվ նյութեր պարունակող ջրային ալկալային համակարգերը ներկայացնում են տեխնոլոգիայի արդի մակարդակը։ Խիստ աղտոտված մակերևույթների դեպքում նախնական մաքրման փուլերը նվազեցնում են լոգանքի գերբեռնվածությունը և բարձրացնում ուլտրաձայնային մշակման արդյունավետությունը։ - Օքսիդների և օքսիդային կեղևի հեռացում
Օքսիդային մակերևութային շերտերի դեպքում թթվի օժանդակությամբ ուլտրաձայնային մաքրումը (օրինակ՝ նոսր ֆոսֆորական թթվով, ըստ ընտրության՝ զուգակցված երկհաճախական գրգռման հետ) կարող է էապես բարձրացնել նյութի հեռացման արագությունը՝ միաժամանակ պահպանելով հիմքի ամբողջականության վերահսկվող վիճակը։
Մետաղալարի արտադրությանը բնորոշ աղտոտիչներ
- Փոշենման ստեարատները կանոնավոր կերպով օգտագործվում են որպես քաշման չոր քսանյութեր, ընդ որում գերակշռում են կալցիումի և նատրիումի ստեարատները։ Լրացուցիչ աղտոտիչները ներառում են մնացորդային յուղերը, մետաղական մասնիկները և արձակման ընթացքում առաջացող օքսիդային կեղևը։
- Աղտոտիչների այս դասերի՝ ներառյալ ստեարատային մնացորդների հեռացման համար ուլտրաձայնային մաքրման արդյունավետությունը լայնորեն հաստատվել է արդյունաբերական պրակտիկայում։
Մետաղալարի ուլտրաձայնային մաքրիչներ. հաստատված ազդեցությունները մակերևութային հատկությունների վրա
Մետաղալարի Hielscher ներգծային մաքրիչներն օգտագործվում են այնպիսի շարունակական նյութերի հուսալի խորքային մաքրման համար, ինչպիսիք են բժշկական մետաղալարերը, էլեկտրական միացումների մետաղալարերը և դրոշմված մետաղական շերտերը։
Բազմաթիվ հետազոտություններ ցույց են տալիս, որ ուլտրաձայնային մաքրումը.
- Նվազեցնում է մնացորդային մասնիկների խտությունը
- Բարելավում է մակերևույթի թրջելիությունը (ավելի փոքր կոնտակտային անկյուններ)
- Բարձրացնում է հետագայում կիրառվող պատվածքային համակարգերի կպչունությունը
- Մեծացնում է մակերևութային էներգիայի համասեռությունը
Ցույց է տրվել, որ մետաղական հիմքերի վրա ուլտրաձայնային ներգծային մաքրումը նվազեցնում է մնացորդային մասնիկների քանակը և բարենպաստ կերպով փոփոխում մակերևութային էներգիան։ Լազերային հյուսվածքավորման նման գործընթացներից հետո ուլտրաձայնային մշակումը արդյունավետորեն հեռացնում է միկրո- և նանոմասնիկները և բարելավում կոռոզիոն վարքագծի ցուցանիշները։
Զսպանակների արտադրության համար սա նշանակում է.
- Պատվածքապատման և պասիվացման ավելի կայուն գործընթացներ
- Մասնիկներով պայմանավորված պատվածքային արատների ռիսկի նվազում
- Կոռոզիայի և հոգնածության նկատմամբ երկարաժամկետ դիմադրության բարելավում
Մետաղալարի ուղղորդիչով ուլտրաձայնային սոնոտրոդ՝ կենտրոնացված կավիտացիայի կիրառմամբ մետաղալարի ինտենսիվ ներգծային մաքրման համար
DRS3000 համակարգը բարձր արդյունավետությամբ ուլտրաձայնային ներգծային մաքրման համակարգ է՝ նախագծված անընդհատ շարժվող անվերջանալի պրոֆիլների համար, որն ապահովում է մակերևույթի առավելագույն մաքրություն, գործընթացի բարելավված կայունություն և հուսալի ինտեգրում բարձր արագությամբ արդյունաբերական արտադրական գծերին։
Տնտեսական և բնապահպանական առավելություններ
Hielscher Ultrasonics ընկերության մետաղալարի ներգծային մաքրիչների տեսականին առաջարկում է փոքրից մինչև մեծ մաքրման համակարգեր – բոլորն էլ նախագծված են ինտենսիվ մաքրում ապահովելու համար։ Օրինակ՝ USCM700 մաքրիչը համատեղում է տեղադրման նվազագույն զբաղեցրած տարածքը, քիմիական նյութերի նվազեցված սպառումը և անընդհատ աշխատանքի հնարավորությունը։ Այս կառուցվածքը նվազեցնում է շահագործման ծախսերը և բարելավում շրջակա միջավայրի, առողջության և անվտանգության (EHS) ցուցանիշները։
Լուծիչների հիմքով մաքրման գործընթացների փոխարինումը ջրային ուլտրաձայնային համակարգերով բնապահպանական առումով բարենպաստ մոտեցում է՝ պայմանով, որ մաքրության պահանջվող մակարդակները վավերացված են։
Զսպանակային մետաղալարի և զսպանակների հուսալի մաքրում բարձր արդյունավետությամբ ուլտրաձայնի միջոցով
Ուլտրաձայնային մաքրումը լուծում է զսպանակների և մետաղալարերի արտադրության հայտնի սահմանափակումը՝ հուսալիորեն հեռացնելով աղտոտիչները գալարների միջև նեղ բացվածքներում և բարձր պահանջներով անընդհատ գործընթացներում։ Դա իրականացվում է արտադրական մասշտաբների մեծացմանը հարմարեցվող մեխանիկական ներգործությամբ՝ ագրեսիվ քիմիական միջոցների փոխարեն։

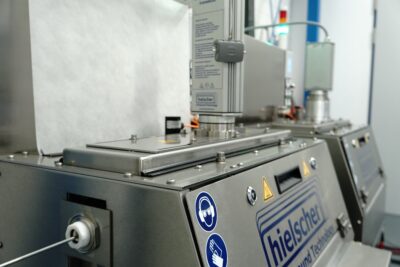

USCM700 սարքը ցույց է տալիս, թե ինչպես կարելի է այս սկզբունքն իրականացնել կոմպակտ, մոդուլային և արտադրական գծին համատեղելի կառուցվածքով։ Երբ գործընթացի պարամետրերը՝ ամպլիտուդը, մշակման գոտում գտնվելու տևողությունը, հիդրոդինամիկան և քիմիական պայմանները, համակարգված կերպով համապատասխանեցվում են աղտոտվածության կոնկրետ բնութագրերին և վավերացվում մասնիկների ու թրջելիության ցուցանիշներով, ստացվում է կայուն և ապագա պահանջներին պատրաստ մաքրման գործընթաց՝ ինչպես զսպանակային մետաղալարի, այնպես էլ բարդ երկրաչափությամբ զսպանակների համար։
Նախագծում, արտադրություն և խորհրդատվություն – Գերմանիայում ստեղծված որակ
Hielscher ընկերության ուլտրաձայնային սարքերը հայտնի են որակի և նախագծման իրենց ամենաբարձր չափանիշներով։ Ամրությունն ու շահագործման պարզությունը թույլ են տալիս մեր ուլտրաձայնային սարքերը սահուն ինտեգրել արդյունաբերական կայանքներում։ Hielscher ընկերության ուլտրաձայնային սարքերը հեշտությամբ աշխատում են ծանր պայմաններում և բարձր պահանջներ ներկայացնող միջավայրերում։
Hielscher Ultrasonics ընկերությունն ունի ISO հավաստագրում և հատուկ ուշադրություն է դարձնում ժամանակակից տեխնոլոգիաներով ու օգտագործման հարմարավետությամբ առանձնացող բարձր արդյունավետության ուլտրաձայնային սարքերին։ Իհարկե, Hielscher ընկերության ուլտրաձայնային սարքերը համապատասխանում են CE պահանջներին և բավարարում են UL, CSA և RoHs պահանջները։
Անընդհատ պրոֆիլների համար նախատեսված USCM բարձր արդյունավետության ուլտրաձայնային մաքրման համակարգի մաքրող սոնոտրոդի և մետաղալարի ուղղորդիչի մանրամասն տեսքը
Գրականություն / Հղումներ
- Catalogue “Ultrasonic Wire Cleaning” — Hielscher Ultrasonics
- Leighton, Timothy; Birkin, Peter; Offin, Doug (2013): A new approach to ultrasonic cleaning. International Congress on Acoustics, January 2013.
- Fuchs, John F. (2002): Ultrasonic Cleaning: Fundamental Theory and Applications. In: Proceedings of Precision Cleaning May 15-17, 1995, Rosemont, IL, USA.
Հաճախ տրվող հարցեր
Ո՞րն է զսպանակային մետաղալարերի և մետաղալարե զսպանակների տարբերությունը։
Զսպանակային մետաղալարը հում կամ կիսաֆաբրիկատ մետաղալարային նյութ է, որը բնութագրվում է բարձր առաձգական ամրությամբ և հոգնածային դիմադրությամբ, մինչդեռ մետաղալարե զսպանակները պատրաստի մեխանիկական բաղադրիչներ են, որոնք ստացվում են զսպանակային մետաղալարից՝ գալարապատման, ծռման կամ ձևավորման նման գործընթացներով։ Այլ կերպ ասած՝ զսպանակային մետաղալարը ելանյութն է, իսկ մետաղալարե զսպանակները՝ դրանից պատրաստված գործառական արտադրանքները։
Ինչի՞ համար է սովորաբար օգտագործվում զսպանակային մետաղալարը։
Զսպանակային մետաղալարը բարձր ամրության մետաղական լար է, որը սովորաբար արտադրվում է բարձր ածխածնային պողպատից, լեգիրված պողպատից, չժանգոտվող պողպատից կամ գունավոր մետաղների համաձուլվածքներից և նախագծված է հոսունության բարձր սահման, առաձգականության բարձր սահման ու հոգնածային դիմադրություն ապահովելու համար։ Այն սովորաբար օգտագործվում է մեխանիկական զսպանակների (սեղմման, ձգման, ոլորման), սևեռող օղակների, սեղմակների, կախոցի տարրերի, ճշգրիտ մեխանիկական բաղադրիչների արտադրության մեջ, իսկ որոշ դեպքերում՝ երաժշտական գործիքների լարերի, կառավարման ճոպանների և առաձգական ամրացման համակարգերի համար, որտեղ պահանջվում են ցիկլային բեռնավորում և առաձգական վերականգնում։
Երաժշտական գործիքների լարերի համար նախատեսված մետաղալարերը պատրաստվո՞ւմ են զսպանակային մետաղալարից։
Երաժշտական գործիքների լարերի համար նախատեսված մետաղալարը զսպանակային մետաղալարի հատուկ ենթատեսակ է։ Այն սովորաբար արտադրվում է բարձր ածխածնային պողպատից (օրինակ՝ ASTM A228)՝ չափերի շատ խիստ թույլտվածքներով, ձգման բարձր ամրությամբ և գերազանց հոգնածային հատկություններով։ Թեև ոչ բոլոր զսպանակային մետաղալարերն են համապատասխանում երաժշտական գործիքների լարերի համար նախատեսված մետաղալարի պահանջներին, վերջինս ըստ սահմանման բարձրակարգ զսպանակային մետաղալար է՝ օպտիմալացված դինամիկ աշխատանքի, չափերի կայունության և ակուստիկ կայունության համար։
