UIP1000-Exd – 1.0kW ATEX خلاط بالموجات فوق الصوتية
تم تصميم UIP1000-Exd (20 كيلو هرتز ، 1000 واط) للموجات فوق الصوتية للسوائل القابلة للاشتعال ، مثل المذيبات في البيئات الخطرة (ATEX). يتم استخدامه للتطبيقات ، مثل الاستحلاب, تفريق & طحن الجسيمات الدقيقةأو التجانس.

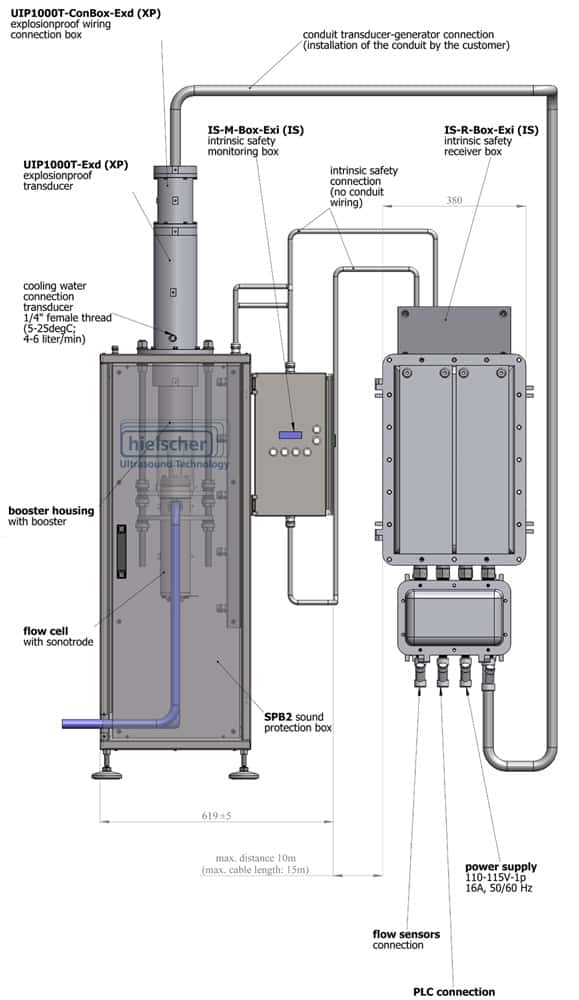

تم تصنيع UIP1000-Exd المعتمد من ATEX من أجل تطبيقات المعالجة بالموجات فوق الصوتية في المناطق الخطرة. تم اعتماد UIP1000-Exd من ATEX وفقا ل DIN EN 60079-0 و 60079-1 و 60079-11 (معايير الاتحاد الأوروبي II 2G Ex de IIA T4 ATEX و II 2G Ex d e ib [ib] IIA T4 ATEX). UIP1000-Exd هو نظام الموجات فوق الصوتية تسليم المفتاح لعملية R&D أو المعالجة الصناعية.
يتم بناء محول الطاقة وخلية التدفق من الفولاذ المقاوم للصدأ. سونوترودي مصنوع من التيتانيوم. يحتوي UIP1000-Exd على نفس ميزات الأداء والتطبيقات مثل الأساسية UIP1000hd. نظرا لبنائه المقاوم للانفجار ، يمكن استخدامه للخلط والتشتيت المضمن الفعال للمذيبات ، على سبيل المثال في إنتاج وقود الديزل الحيوي أو ل تفريق من المذيبات القائمة دهانات أو احبار. يمكن تكييف هندسة خلية التدفق بسهولة مع متطلبات العملية من حيث وصلات الأنابيب / الخراطيم أو الحجم الداخلي أو حجم sonotrode. بالطبع ، خلية التدفق قابلة للضغط حتى 5.9 بار (100 رطل لكل بوصة مربعة) من أجل العمل بكثافة تجويف أعلى. يتم تغليف خلية التدفق للتحكم في درجة الحرارة أثناء الموجات فوق الصوتية.
تقع خلية التدفق داخل غرفة عازلة للضوضاء من الفولاذ المقاوم للصدأ. تتراوح قدرات المعالجة النموذجية ل UIP1000-Exd من 1 إلى 5 متر مكعب (220 إلى 1100 جالون) في اليوم. تم تصميم UIP1000-Exd ليتطلب مساحة صغيرة جدا. يبلغ ارتفاع نظام الموجات فوق الصوتية الكامل 1.7 متر (67 بوصة) وتبلغ البصمة حوالي 0.25 متر مربع (2.7 قدم مربع). تزن وحدة الموجات فوق الصوتية التشغيلية 110 كجم (243 رطلا). يتوفر UIP1000-Exd ل 115 فولت ~ أو 230 فولت ~ (مرحلة واحدة).
يجعل التصميم المقاوم للانفجار UIP1000-Exd جهاز الموجات فوق الصوتية المثالي لتصنيع الدهانات والورنيش والأحبار والطلاء والمنتجات الكيميائية الأخرى. تشمل التطبيقات الأخرى تجهيز الوقود (على سبيل المثال وقود الديزل الحيوي) أو التطبيقات الصيدلانية (مثل الهكسان القائم على إستخلاص).
أرقام شهادات التحقق الفني النموذجية
IBExU08ATE1016(X) لمحول الطاقة لنوع المعالج بالموجات فوق الصوتية UIP1000T-Ex
IBExU08ATE1017(X) لمولد لنوع المعالج بالموجات فوق الصوتية UIP1000G-Ex
