إنتاج الديزل الحيوي & وقود الديزل الحيوي التحويل

Hielscher's Ultrasonic 32MMGY Biodiesel Reactorعندما تصنع وقود الديزل الحيوي ، فإن حركية التفاعل البطيئة وضعف نقل الكتلة تقلل من قدرة مصنع الديزل الحيوي بالإضافة إلى إنتاجية وقود الديزل الحيوي وجودته. تعمل مفاعلات الموجات فوق الصوتية Hielscher على تحسين حركية الأسترة بشكل كبير. لذلك هناك حاجة إلى انخفاض الميثانول الزائد ومحفز أقل لمعالجة وقود الديزل الحيوي.

يتم إنتاج وقود الديزل الحيوي عادة في مفاعلات الدفعات باستخدام الحرارة والخلط الميكانيكي كمدخلات للطاقة. خلط التجويف بالموجات فوق الصوتية هو بديل فعال لتحقيق خلط أفضل في معالجة وقود الديزل الحيوي التجاري. يوفر التجويف بالموجات فوق الصوتية طاقة التنشيط اللازمة ل transesterification وقود الديزل الحيوي الصناعي.



في هذا الفيديو التعليمي نقدم لك علم كيفية تحسين مفاعلات وقود الديزل الحيوي بالموجات فوق الصوتية بشكل كبير إنتاج وقود الديزل الحيوي. يتم إنشاء مفاعلات وقود الديزل الحيوي بالموجات فوق الصوتية Hielscher كأداة قوية لتعزيز عملية إنتاج وقود الديزل الحيوي ، وفي هذا البرنامج التعليمي ، نتعمق في مبدأ العمل وراء ذلك ونعرض إعدادات الموجات فوق الصوتية المختلفة لأي نطاق إنتاج. تعزيز إنتاج وقود الديزل الحيوي الخاص بك في الكفاءة والفعالية من حيث التكلفة وإنتاج غلات أعلى من وقود الديزل الحيوي عالي الجودة ضمن تحويل سريع. في الوقت نفسه ، تسمح مفاعلات الديزل الحيوي بالموجات فوق الصوتية باستخدام الزيوت الرديئة مثل نفايات الزيوت النباتية أو دهون الطهي المستهلكة وتساعد على توفير الميثانول والمحفز ، مما يساهم في تصنيع وقود الديزل الحيوي الصديق للبيئة والمستدام.

إنتاج وقود الديزل الحيوي باستخدام مفاعلات سونوري Hielscher لمزيد من الغلة وجودة أعلى & سعة

صورة مصغرة للفيديو



طلب معلومات





3x UIP1000hdT الموجات فوق الصوتية ل transesterification وقود الديزل الحيوي عالية الكفاءة باستخدام نفايات الزيوت النباتية ، الشحم أو الزيوت الأخرى.

يعمل الخلط بالموجات فوق الصوتية على تحسين معدل تحويل وقود الديزل الحيوي ، ويزيد من الغلة ويوفر الميثانول الزائد والمحفز.

تحسين الأسترة بالموجات فوق الصوتية للديزل الحيوي

يتضمن إنتاج وقود الديزل الحيوي عادة تفاعلا كيميائيا يسمى transesterification ، حيث يتفاعل ثلاثي الجليسريد (مثل الزيت النباتي والدهون الحيوانية وزيوت الطهي المستهلكة) مع الكحول (مثل الميثانول) في وجود محفز لإنتاج وقود الديزل الحيوي (استرات ميثيل الأحماض الدهنية) والجلسرين. يمكن استخدام المفاعلات بالموجات فوق الصوتية لتعزيز عملية الأسترة بعدة طرق ، مما يؤدي إلى العديد من الفوائد:

  • تحسين الخلط: يمكن أن تخلق الموجات فوق الصوتية فقاعات تجويف تنهار بعنف ، مما يتسبب في خلط شديد وإثارة خليط التفاعل. وهذا يؤدي إلى اتصال أفضل بين المواد المتفاعلة والمحفز، مما يؤدي إلى عملية تحويل أسرع وأكثر اكتمالا.
  • حركية التفاعل المتسارع: يمكن لظروف الطاقة العالية الناتجة عن الموجات فوق الصوتية تنشيط التفاعل ، وزيادة معدل التفاعل وتقليل وقت التفاعل اللازم للوصول إلى مستوى معين من التحويل. هذا يمكن أن يؤدي إلى زيادة الغلة وانخفاض التكاليف.
  • تقليل استخدام المحفز: يمكن لمفاعلات الموجات فوق الصوتية تحسين كفاءة استخدام المحفز من خلال توفير مواقع أكثر نشاطا للتفاعل. وهذا يعني أن هناك حاجة إلى محفز أقل لتحقيق نفس المستوى من التحويل ، وخفض التكاليف والتأثير البيئي.
  • تحسين جودة المنتج: يمكن للمفاعلات بالموجات فوق الصوتية إنتاج وقود الديزل الحيوي مع انخفاض محتوى الأحماض الدهنية الحرة ، ونقاء أعلى ، وخصائص تدفق بارد أفضل. ويرجع ذلك إلى الخلط المحسن وحركية التفاعل الأسرع ، مما يقلل من تكوين المنتجات الثانوية والشوائب غير المرغوب فيها.

هذه المزايا لمعالجة وقود الديزل الحيوي بالموجات فوق الصوتية تجعل استخدام إعداد مفاعل الموجات فوق الصوتية اقتصاديا للغاية لأن استخدام المفاعلات بالموجات فوق الصوتية يحسن بشكل كبير من كفاءة وسرعة وجودة الأسترة الحيوية للديزل. وهذا يعني باختصار أن الموجات فوق الصوتية تحول transesterification إلى عملية أكثر استدامة اقتصاديا وبيئيا.

مشاكل خلط وقود الديزل الحيوي التقليدي: يميل تفاعل الأسترة التقليدي في معالجة الدفعات إلى أن يكون بطيئا ، ويستغرق فصل الطور للجلسرين وقتا طويلا ، وغالبا ما يستغرق 5 ساعات أو أكثر.

تساعدك المفاعلات بالموجات فوق الصوتية على تسريع عملية وقود الديزل الحيوي وزيادة إنتاجية وقود الديزل الحيوي وجودته في نفس الوقت بتكاليف معالجة أقل!


Hielscher مفاعل بالموجات فوق الصوتية لتدوين وقود الديزل الحيوي مع كفاءة عملية متفوقة

الموجات فوق الصوتية الصناعية UIP2000hdT مع خلية التدفق FC2T500k لأسترة وقود الديزل الحيوي المضمنة والأسترة العابرة.



مزايا الأسترة بالموجات فوق الصوتية وقود الديزل الحيوي

  • ارتفاع غلة وقود الديزل الحيوي بسبب تحسين الخلط
  • زيادة جودة وقود الديزل الحيوي
  • استخدم حتى أفقر الزيوت كمواد وسيطة
  • المعالجة المضمنة المستمرة
  • كمية أقل من الميثانول
  • أقل محفز
  • توفير الوقت بسبب التحويل عالي السرعة
  • توفير الطاقة
  • عملية بسيطة وآمنة
  • متانة وصيانة منخفضة
  • أداء عالي: 24/7 عملية تحت الحمل الكامل
تولسا Biofuels_Manufacturer

"لقد كنا سعداء جدا مع المعدات HIELSCHER والخدمة، ونحن لدينا كل النية للبما في ذلك التكنولوجيا ultrasonication HIELSCHER في جميع مساعينا في المستقبل."

تود ستيفنز، تولسا الوقود الحيوي

الفوق صوتيات لإنتاج وقود الديزل الحيوي

غالبا ما يتم إنتاج وقود الديزل الحيوي في مفاعلات الدفعات. يسمح تحويل وقود الديزل الحيوي بالموجات فوق الصوتية بالمعالجة المضمنة المستمرة. الموجات فوق الصوتية يمكن أن تحقق عائد وقود الديزل الحيوي بما يزيد عن 99 ٪. تقلل المفاعلات بالموجات فوق الصوتية من وقت المعالجة من المعالجة التقليدية من 1 إلى 4 ساعات إلى أقل من 30 ثانية. الأهم من ذلك ، يقلل الموجات فوق الصوتية من وقت الفصل من 5 إلى 10 ساعات (باستخدام التحريض التقليدي) إلى أقل من 60 دقيقة. الموجات فوق الصوتية لا تساعد أيضا على تقليل إلى كمية المحفز المطلوبة بنسبة تصل إلى 50٪ بسبب زيادة النشاط الكيميائي في وجود التجويف. عند استخدام الموجات فوق الصوتية يتم تقليل كمية الميثانول الزائدة المطلوبة أيضا. فائدة أخرى هي الزيادة الناتجة في نقاء الجلسرين.

إنتاج وقود الديزل الحيوي بالموجات فوق الصوتية خطوة بخطوة:

  1. الدهون والزيوت النباتية أو الحيوانية وخلطها مع الميثانول (وهو ما يجعل استرات الميثيل) أو الإيثانول (للإسترات الإيثيل) والصوديوم أو البوتاسيوم أو هيدروكسيد ميثوكسيد
  2. هذا المزيج هو تعرضها للحرارة، على سبيل المثال، لدرجات الحرارة بين 45 و 65degC
  3. يتم صوتنة المزيج الساخن بشكل مضمن لمدة 5 إلى 15 ثانية
  4. الجلسرين يتسرب أو يتم فصل باستخدام أجهزة الطرد المركزي
  5. يتم غسلها وقود الديزل الحيوي تحويلها بالماء


الأكثر شيوعا ، يتم إجراء الصوتنة عند ضغط مرتفع (من 1 إلى 3 بار ، قياس الضغط) باستخدام مضخة تغذية وصمام ضغط خلفي قابل للتعديل بجوار خلية التدفق.

لا يحتاج تحويل وقود الديزل الحيوي الصناعي إلى الكثير من الطاقة فوق الصوتية. يمكن تحديد متطلبات الطاقة الفعلية على نطاق الطاولة باستخدام على سبيل المثال ، معالج بالموجات فوق الصوتية 1kW مثل UIP1000hdT. يمكن توسيع نطاق جميع النتائج من هذه التجارب على مقاعد البدلاء خطيا وبدون أي مشاكل. إذا لزم الأمر ، تتوفر أجهزة الموجات فوق الصوتية المعتمدة من ATEX ، مثل UIP1000-EXD.

Hielscher لوازم معدات معالجة وقود الديزل الحيوي بالموجات فوق الصوتية الصناعية ، في جميع أنحاء العالم. مع معالجات الموجات فوق الصوتية التي تصل إلى 16kW الطاقة لكل جهاز واحد ، لا يوجد حد في حجم مصنع وقود الديزل الحيوي أو قدرة المعالجة.

تكاليف بالموجات فوق الصوتية وقود الديزل الحيوي التصنيع

(انقر لعرض أكبر!) وكفاءة الطاقة الكلية المهم عند تقديم وقود الديزل الحيوي. يصف كفاءة كم من الطاقة تنتقل من المكونات إلى مزيج النفط / الميثانول. لدينا مفاعلات بالموجات فوق الصوتية لديها الكفاءة الكلية لأكثر من 80٪.الموجات فوق الصوتية هي وسيلة فعالة لزيادة سرعة التفاعل ومعدل التحويل في إنتاج وقود الديزل الحيوي التجاري. تنتج تكاليف المعالجة بالموجات فوق الصوتية بشكل رئيسي عن الاستثمار في معدات الموجات فوق الصوتية وتكاليف المرافق والصيانة. كفاءة الطاقة المتميزة من الموجات فوق الصوتية Hielscher يساعد على تقليل تكاليف المرافق وبهذا لجعل هذه العملية أكثر خضرة. التكاليف الناتجة عن الموجات فوق الصوتية تتراوح بين 0.1ct و 1.0ct لكل لتر (0.4ct إلى 1.9ct / غالون) عند استخدامها على نطاق تجاري.
اقرأ المزيد عن كفاءة العملية والفوائد الاقتصادية لإنتاج وقود الديزل الحيوي بالموجات فوق الصوتية!


تقليل متطلبات الطاقة من عملية وقود الديزل الحيوي الخاص بك مع خلط بالموجات فوق الصوتية!

الخلط بالموجات فوق الصوتية يقلل من استهلاك الطاقة المحدد inbiodiesel التصنيع تفوق الأداء الهيدروديناميكي المغناطيسي الخلط وخلاطات القص عالية إلى حد بعيد.



إعداد وقود الديزل الحيوي بالموجات فوق الصوتية على نطاق صغير

يمكن استخدام الموجات فوق الصوتية لتحويل النفط إلى وقود الديزل الحيوي على أي نطاق. توضح الصورة أدناه إعدادا صغيرا لمعالجة 60-70 لترا (16 إلى 19 جالونا). هذا هو الإعداد النموذجي للدراسات الأولية وعرض العملية.

مخطط العملية الذي يعرض عملية وقود الديزل الحيوي في وضع الدفعة. الموجات فوق الصوتية يمكن أن تحسن استيريشن وtransesterification بشكل كبير.

يمكن تشغيل إستيريشن بالموجات فوق الصوتية وtransesterification دفعة أو عملية مضمنة مستمرة. يوضح هذا المخطط عملية الدفع بالموجات فوق الصوتية لتحويل وقود الديزل الحيوي.

يتم تثبيت مفاعلات التجويف بالموجات فوق الصوتية من Hielscher Ultrasonics على نطاق واسع في مرافق تصنيع وقود الديزل الحيوي لتحسين كفاءة العملية ، وارتفاع الغلة وتقليل تكاليف الإنتاج.

3x 1kW الموجات فوق الصوتية من نموذج 1000hdT مع مفاعل التدفق بالموجات فوق الصوتية مع تحويل وقود الديزل الحيوي عالي الكفاءة.

لإعداد وقود الديزل الحيوي بالموجات فوق الصوتية بسيط ولكنه فعال للغاية ، فأنت بحاجة إلى المعدات التالية:

  • واحد الموجات فوق الصوتية (على سبيل المثال، UIP500hdT أو UIP1000hdT) مع معزز، سونوترود وخلية التدفق
  • السلطة متر لقياس الطاقة والطاقة
  • 80L خزان المعالجة (البلاستيك، مثل HDPE)
  • عنصر التدفئة (1 إلى 2KW)
  • 10L خزان حافزا بريمكس (البلاستيك، مثل HDPE)
  • premixer محفز (النمام)
  • مضخة (الطرد المركزي، أحادية أو العتاد) لتقريبا. 10 إلى 20L / دقيقة في 1-3 برق
  • صمام الضغط الخلفي لضبط الضغط في خلية تدفق
  • قياس الضغط لقياس ضغط الأعلاف
انقر هنا لتنزيل إصدار PDF الخاص بك ذي الصلة ب “خلط بالموجات فوق الصوتية لإنتاج وقود الديزل الحيوي”

طلب معلومات





مفاعلات بالموجات فوق الصوتية لمعالجة وقود الديزل الحيوي الفائق

Hielscher الفوق صوتيات تقدم عالية الأداء المعالجات بالموجات فوق الصوتية والمفاعلات، والتي من شأنها تحسين إنتاج وقود الديزل الحيوي الخاص بك عن طريق ارتفاع غلة وقود الديزل الحيوي، وتحسين جودة وقود الديزل الحيوي، وانخفاض وقت المعالجة وانخفاض تكاليف الإنتاج.

مفاعلات الموجات فوق الصوتية الصغيرة والمتوسطة الحجم للأسترة عبر وقود الديزل الحيوي

محولات الطاقة بالموجات فوق الصوتية UIP500hd (500W) و UIP1000hd (1000W) و UIP15000 (1500W) مع خلايا التدفق لمعالجة وقود الديزل الحيوي المستمرلإنتاج وقود الديزل الحيوي الصغيرة والمتوسطة الحجم التي تصل إلى 9ton / hr (2900 gal / hr) ، تقدم لك Hielscher UIP500hdT (500 واط) ، UIP1000hdT (1000 واط) ، UIP1500hdT (1500 واط) ، و UIP2000hdT (2000 واط) كخلاطات عالية القص بالموجات فوق الصوتية مع مفاعلات التدفق من أجل معالجة وقود الديزل الحيوي المضمنة موثوقة وفعالة. هذه المفاعلات الأربعة بالموجات فوق الصوتية مدمجة للغاية وسهلة الدمج أو التعديل. وهي مصممة للتشغيل الشاق في البيئات القاسية. ستجد أدناه إعدادات المفاعل الموصى بها لمجموعة من معدلات الإنتاج.

طن / ساعة
غال / ساعة
1X UIP500hdT (500 واط)
00،25-،5
80-160
1X UIP1000hdT (1000 واط)
00،5-1،0
160-320
1X UIP1500hdT (1500 واط)
0،75-1،5
240-480
1X UIP2000hdT (2000 واط)
1،0-2،0
320-640
2X UIP2000hdT (2000 واط)
2.0 إلى 4.0
640 إلى 1280
4XUIP1500hdT (1500 واط)
3،0-6،0
960-1920
6X UIP1500hdT (1500 واط)
4،5-9،0
1440-2880
6X UIP2000hdT (2000 واط)
6،0-12،0
1920-3840

مفاعلات الديزل الحيوي الصناعية كبيرة الإنتاجية

UIP4000hdT خلية تدفق لsonication مضمنة على نطاق صناعيللمعالجة الصناعية مصانع إنتاج وقود الديزل الحيوي Hielscher يقدم UIP4000hdT (4kW)، UIP6000hdT (6kW)، 10000 (10kW)، وUIP16000hdT (16kW) المجانسات بالموجات فوق الصوتية! تم تصميم هذه المعالجات بالموجات فوق الصوتية للمعالجة المستمرة لمعدلات التدفق العالية. يمكن دمج UIP4000hdT و UIP6000hdT و UIP10000 في حاويات الشحن البحري القياسية. بدلا من ذلك ، تتوفر جميع طرازات المعالجات الأربعة في خزانات من الفولاذ المقاوم للصدأ. يتطلب التثبيت المستقيم مساحة صغيرة. ستجد أدناه الإعدادات الموصى بها لمعدلات المعالجة الصناعية النموذجية.

طن / ساعة
غال / ساعة
1X UIP6000hdT (6000 واط)
3،0-6،0
960-1920
3X UIP4000hdT (4000 واط)
6،0-12،0
1920-3840
5X UIP4000hdT (4000 واط)
10،0-20،0
3200-6400
3X UIP6000hdT (6000 واط)
9.0 إلى 18.0
2880 إلى 5880
3X UIP10000 (10000 واط)
15،0-30،0
4800-9600
3X UIP16000hdT (16000 واط)
24،0-48،0
7680-15360
5X UIP16000hdT
40،0-80،0
12800-25600

اتصل بنا! / اسألنا!

اطلب المزيد من المعلومات

يرجى استخدام النموذج أدناه لطلب معلومات إضافية حول معالجات ومفاعلات الديزل الحيوي بالموجات فوق الصوتية والبيانات الفنية بالإضافة إلى الأسعار. سنكون سعداء لمناقشة عملية وقود الديزل الحيوي الخاص بك معك ونقدم لك مفاعل بالموجات فوق الصوتية يلبي متطلباتك!









يرجى ملاحظة لدينا سياسة الخصوصية.

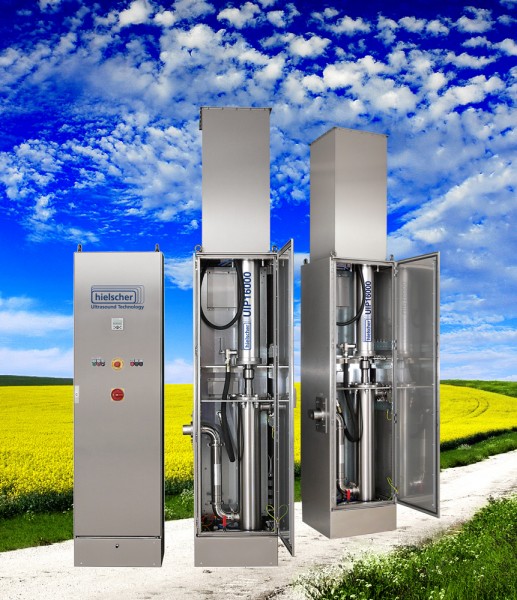

معالج بالموجات فوق الصوتية الصناعية مع قوة 16000 واط لقدرات معالجة وقود الديزل الحيوي العالية.

الموجات فوق الصوتية UIP16000hdT قادر على معالجة وقود الديزل الحيوي 32MMGY.

صقيع & سوليفان الابتكار التكنولوجي للسنة

الصقيع & سوليفان الأوروبي الابتكار التكنولوجي للجائزة في تقنيات معالجة وقود الديزل الحيوي يذهب إلى HIELSCHER الفوق تقديرا لتطوير الشركة من تكنولوجيا الموجات فوق الصوتية جديدة لإنتاج وقود الديزل الحيوي.

حصلت Hielscher Ultrasonics على جائزة Frost and Sullivan Technology Innovation of the Year المرموقة تقديرا لتطوير الشركة لتكنولوجيا الموجات فوق الصوتية الجديدة لإنتاج الديزل الحيوي.
انقر هنا لقراءة المزيد عن جائزة فروست وسوليفان لمفاعلات الديزل الحيوي Hielscher Ultrasonics!

أسترة – التحويل الكيميائي للديزل الحيوي

ينطوي تصنيع وقود الديزل الحيوي من الزيوت النباتية (مثل فول الصويا والكانولا والجاتروفا وبذور عباد الشمس) والطحالب والدهون الحيوانية وكذلك نفايات زيوت الطهي على الأسترة المحفزة للأحماض الدهنية مع الميثانول أو الإيثانول لإعطاء استرات الميثيل أو استرات الإيثيل المقابلة. الجليسرين هو منتج ثانوي لا مفر منه لهذا التفاعل.

الزيوت النباتية كدهون حيوانية هي دهون ثلاثية تتكون من ثلاث سلاسل من الأحماض الدهنية مرتبطة بجزيء الجلسرين. الدهون الثلاثية هي استرات. الإسترات هي أحماض، مثل الأحماض الدهنية، مع الكحول. الجلسرين (= الجلسرين) هو الكحول الثقيل. في عملية التحويل ، يتم تحويل استرات الدهون الثلاثية إلى استرات ألكيل (= وقود الديزل الحيوي) باستخدام محفز (الغسول) وكاشف كحول ، مثل الميثانول ، الذي ينتج إسترات الميثيل وقود الديزل الحيوي. يحل الميثانول محل الجلسرين. تسمى عملية التحويل الكيميائي هذه بالأسترة التبادلية.

بعد الأسترة ، سوف يغرق الجلسرين ، وهو المرحلة الأثقل ، في القاع. وقود الديزل الحيوي ، وهو المرحلة الأخف ، يطفو في الأعلى ويمكن فصله ، على سبيل المثال بواسطة الدوارق أو أجهزة الطرد المركزي.

إعداد وقود الديزل الحيوي

يتم حل هيدروكسيد البوتاسيوم (0.2 إلى 0.4KG، حافز) إلى تقريبا. الميثانول 8.5L في حافزا للدبابات قبل المزيج. وهذا يتطلب التحريك من بريميكس محفز. يتم ملء خزان المعالجة بزيت 66L النباتية. يتم تسخين النفط من عنصر التدفئة إلى 45 ل65degC.

وقود الديزل الحيوي التحويل

عندما يذوب الحافز كاملا في الميثانول، يتم خلط بريمكس حافزا مع الزيت الساخن. المضخة يغذي الخليط إلى الخلية التدفق. عن طريق صمام الضغط الخلفي، ويتم ضبط الضغط إلى 1 3barg (15 إلى 45psig). إعادة تدوير من خلال مفاعل وقود الديزل الحيوي بالموجات فوق الصوتية يجب إجراء تقريبا. 20 دقيقة. خلال هذا الوقت، يتم تحويل النفط الى وقود الديزل الحيوي. بعد ذلك، يتم تبديل المضخة والموجات فوق الصوتية قبالة. والجليسرين (المرحلة أثقل) فصل من وقود الديزل الحيوي (المرحلة أخف وزنا). فصل يأخذ تقريبا. 30 إلى 60 دقيقة. عند الانتهاء من الانفصال، والجلسرين يمكن أن ينضب.

وقود الديزل الحيوي الغسل

نظرا لأن وقود الديزل الحيوي المحول يحتوي على شوائب ، فإن الغسيل مطلوب. للغسيل ، يتم خلط الماء في وقود الديزل الحيوي. الموجات فوق الصوتية يمكن أن تستفيد من خلط وقود الديزل الحيوي مع الماء. هذا يزيد من مساحة السطح النشطة نتيجة لتقليل حجم القطرة. يرجى النظر في أن صوتنة مكثفة جدا قد تقلل من قطرات الماء إلى حجم, أن مستحلب مستقر تقريبا يجري تشكيلها التي سوف تتطلب وسائل خاصة (مثل أجهزة الطرد المركزي) ليتم فصلها.


يظهر الفيديو استحلاب الزيت عالي الكفاءة باستخدام جهاز الموجات فوق الصوتية من نوع المسبار. المعالج بالموجات فوق الصوتية المستخدمة هو الموجات فوق الصوتية Hielscher UP400St ، وهو مثالي لإعداد دفعات متوسطة الحجم من المستحلبات عالية الجودة.

فيديو: UP400St - 400 واط الموجات فوق الصوتية المتجانس

صورة مصغرة للفيديو



مصنع تصنيع وقود الديزل الحيوي

يوضح الرسم البياني الانسيابي أدناه إعدادا نموذجيا لصوتنة الزيت والميثانول والمحفز للتحويل إلى وقود الديزل الحيوي.


مخطط العملية الذي يوضح عملية وقود الديزل الحيوي في وضع التدفق المستمر. الموجات فوق الصوتية يمكن أن تحسن استيريشن وtransesterification بشكل كبير.

يمكن تشغيل استريشن بالموجات فوق الصوتية وtransesterification دفعة أو عملية مضمنة مستمرة. الرسم البياني يظهر عملية مضمنة بالموجات فوق الصوتية للديزل الحيوي (FAME) transesterfication.



المستمر تجهيز وقود الديزل الحيوي والفصل

في إعداد للمعالجة المستمرة للديزل الحيوي والفصل المستمر ، يتم خلط الزيت الساخن والمحفز بريمكس معا بشكل مستمر باستخدام مضخات قابلة للتعديل. يعمل الخلاط الثابت المضمن على تحسين تجانس التغذية لمفاعل الموجات فوق الصوتية. يمر خليط الزيت / المحفز بخلية التدفق ، حيث يتعرض للتجويف بالموجات فوق الصوتية لمدة 5 إلى 30 ثانية تقريبا. يستخدم صمام الضغط الخلفي للتحكم في الضغط في خلية التدفق. يدخل المزيج الصوتي عمود المفاعل في الأعلى. تم تصميم حجم عمود المفاعل لإعطاء حوالي 1 ساعة من وقت الاحتفاظ في العمود. خلال ذلك الوقت ، يتم الانتهاء من تفاعل الأسترة التبادلية. يتم ضخ مزيج الجلسرين / الديزل الحيوي المتفاعل إلى جهاز الطرد المركزي حيث يتم فصله إلى كسور الديزل الحيوي والجلسرين. تتضمن المعالجة اللاحقة استعادة الميثانول وغسله وتجفيفه ويمكن القيام به بشكل مستمر أيضا.

يلغي هذا الإعداد دفعات مفاعل الديزل الحيوي والمحرضين التقليديين وخزانات الفصل الكبيرة.

وقود الديزل الحيوي الأسترة سرعة رد الفعل

توضح الرسوم البيانية أدناه النتائج النموذجية ل transesterification لزيت بذور اللفت (الدرجة الصناعية) مع ميثوكسيد الصوديوم (يسار) وهيدروكسيد البوتاسيوم (يمين). في كلا الاختبارين ، تعرضت عينة تحكم (الخط الأزرق) لخلط ميكانيكي مكثف. يمثل الخط الأحمر العينة الصوتية للصيغة المتطابقة فيما يتعلق بنسبة الحجم وتركيز المحفز ودرجة الحرارة. يظهر المحور الأفقي الوقت بعد الخلط أو الصوتنة ، على التوالي. يوضح المحور الرأسي حجم الجليسرين الذي استقر في الأسفل. هذه وسيلة بسيطة لقياس سرعة رد الفعل. في كلا المخططين ، تتفاعل العينة الصوتية (الحمراء) بشكل أسرع بكثير من عينة التحكم (الزرقاء).


يتفوق الخلط بالموجات فوق الصوتية على الخلط التقليدي عن طريق زيادة غلة وقود الديزل الحيوي والتحويل الأسرع. تنطبق ميزة الصوتنة هذه بشكل مستقل عن المحفز المستخدم.

مقارنة بين الموجات فوق الصوتية (الرسم البياني الأحمر) مقابل الخلط التقليدي (الرسم البياني الأزرق) لإنتاج وقود الديزل الحيوي – باستخدام مع ميثوكسيد الصوديوم (يسار) وهيدروكسيد البوتاسيوم (يمين) كعوامل حفازة.



وصلات للتجهيزات وقود الديزل الحيوي

انقر هنا للحصول على ارتباطات للموردين من مضخات وخزانات لصناعة وقود الديزل الحيوي.

معلومات السلامة الكيميائية و

يرجى قراءة المعلومات الواردة أدناه بعناية، لمنع المضاعفات والآثار السلبية على الصحة.

وقود الديزل الحيوي للمواد الكيميائية

الميثانول السامة. ويمكن أن يسبب تدهور العصب نتيجة للاستخدام لفترات طويلة. ويمكن كثف من الجلد أيضا. إذا تناثر في عيني فإنه قد يسبب العمى والميثانول يمكن أن تكون قاتلة عندما ابتلع. لهذا السبب، واتخاذ الاحتياطات اللازمة عند التعامل مع الميثانول. فمن المستحسن استخدام جهاز للتنفس الصناعي جيدة، ومئزرا وقفازات مطاطية.

هيدروكسيد البوتاسيوم (KOH) هو السمية ويسبب حرق الجلد عند الاتصال. مطلوب التهوية الجيدة.

تأكد من مساحة العمل بسخاء وافية التهوية للسماح للأبخرة من الفرار. أجهزة التنفس خرطوشة البخار ليست فعالة ضد الأبخرة الميثانول. نظام الهواء الموردة (SCBA — يعطي الذاتي الواردة جهاز التنفس) حماية أفضل ضد الأبخرة الميثانول.

وقود الديزل الحيوي والمطاط أجزاء

يعمل على وقود الديزل الحيوي 100٪ لوقت أطول قد يسبب مضاعفات لأجزاء من المطاط المبللة (المضخات والخراطيم والحلقات) للمحرك. استبدال أجزاء من الصلب أو المطاط الثقيلة يمكن القضاء على هذه المشكلة. بدلا من ذلك يمكنك مزيج تقريبا. 25٪ التقليدية (الأحفورية) الديزل إلى وقود الديزل الحيوي لمنع المضاعفات.
