Hielscher Cascatrode – Sondă sonicare de suprafață înaltă

Hielscher Cascatrodes™ sunt sonotrodes design special (sonde cu ultrasunete) pentru sonicare eficientă la niveluri ridicate de putere cu ultrasunete la intensități scăzute sau medii sonicare – de obicei sub 60W/cm² și sub 60 microni amplitudine.

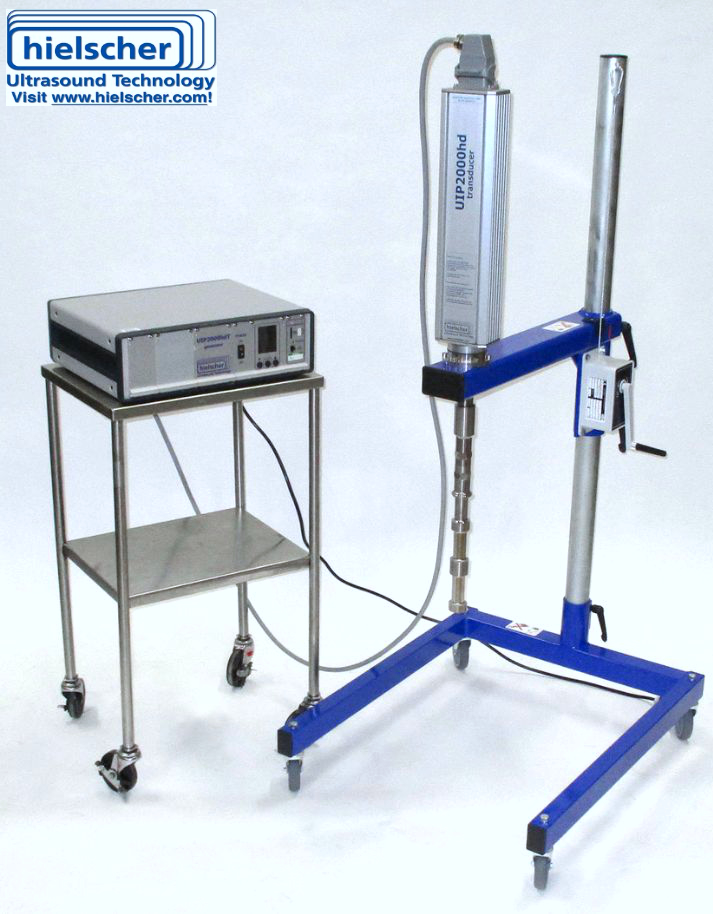

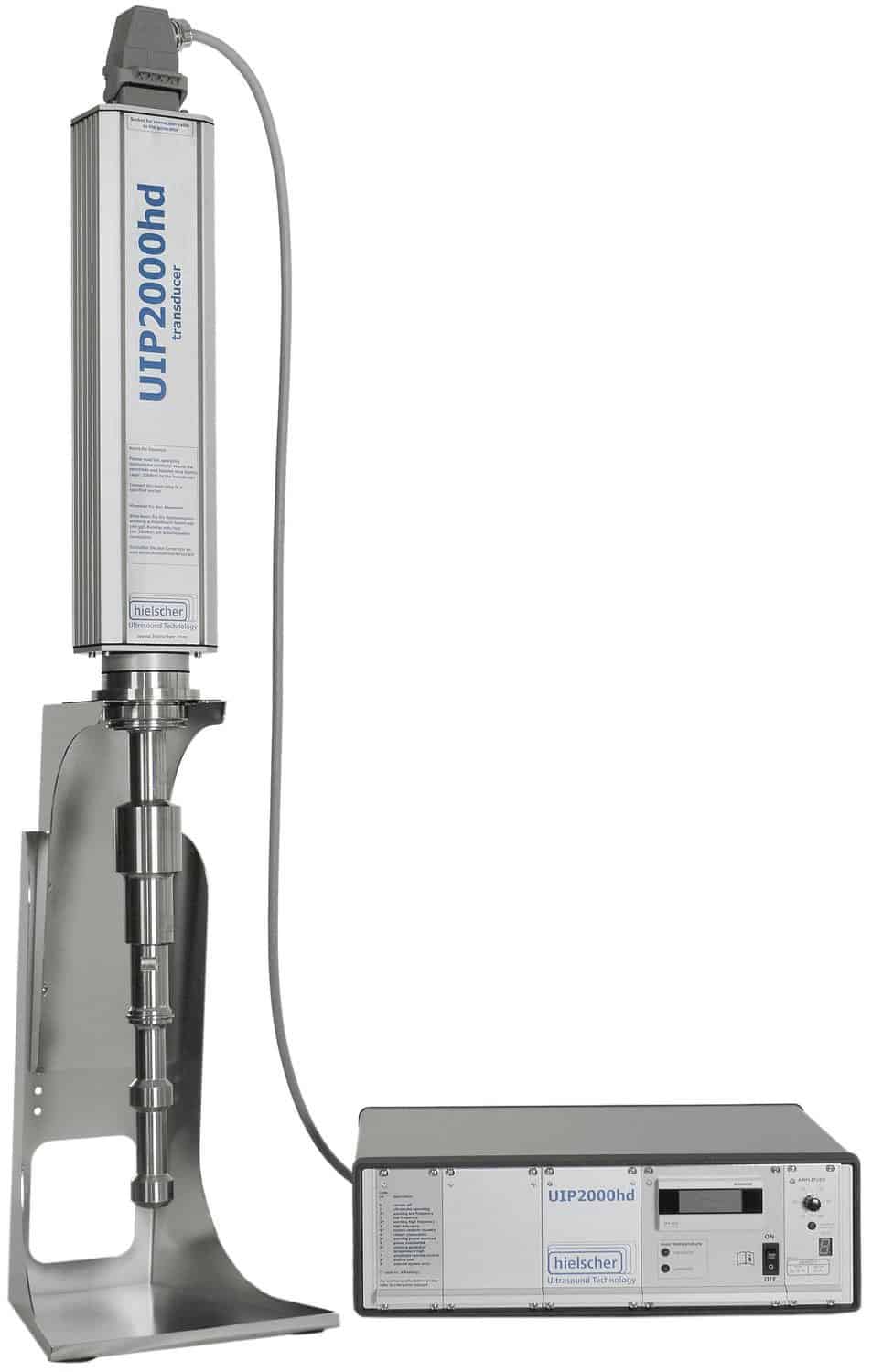

Hielscher a dezvoltat Cascatrode™ pentru aplicații de prelucrare industrială. Cascatrodes™ sunt disponibile pentru toate procesoarele industriale cu ultrasunete – din UIP500hdT (0.5kW), UIP1000hdT (1kW), UIP1500hdT (1.5kW) și UIP2000hdT (2kW) Până la cel mai puternic dispozitiv cu ultrasunete din lume UIP16000 (16kW).

Când dezvoltați sau testați noi Procese de sonicarede exemplu: Topire, Dispersarea, Omogenizare, întreruperea și extracția celulelor, dezaglomeraresau Degazare Veți găsi că Parametrii specifici sonicare funcționează mai bine pentru acest proces decât altele.

Fără a modifica puterea de ieșire, puteți varia intensitatea sonicației: fie concentrați puterea de ieșire pe o suprafață mică la intensitate ridicată (mare W/cm²) sau cuplați puterea în mediu folosind o suprafață mare la intensități mai mici (L/cm² scăzut). Intensitatea crește cu sonicare mai mare amplitudine, lichid mai mare presiune sau mai mare viscozitate și scade odată cu creșterea temperatură. Odată ce ați stabilit o configurație optimă a parametrilor pentru procesul dvs., va trebui să Mențineți această configurație constantă în timpul extinderii. La scalare, nu ar trebui să schimbați amplitudinea și presiunea sonicare. În acest fel, păstrați intensitatea sonicare – Acesta este puterea ultrasonică de ieșire pe unitate de suprafață (wați / cm²) constantă. Ca rezultat logic, aveți nevoie de mai multă suprafață sonotrode pentru a cupla mai multă putere la o anumită intensitate a suprafeței – Aceasta este o corelație liniară.

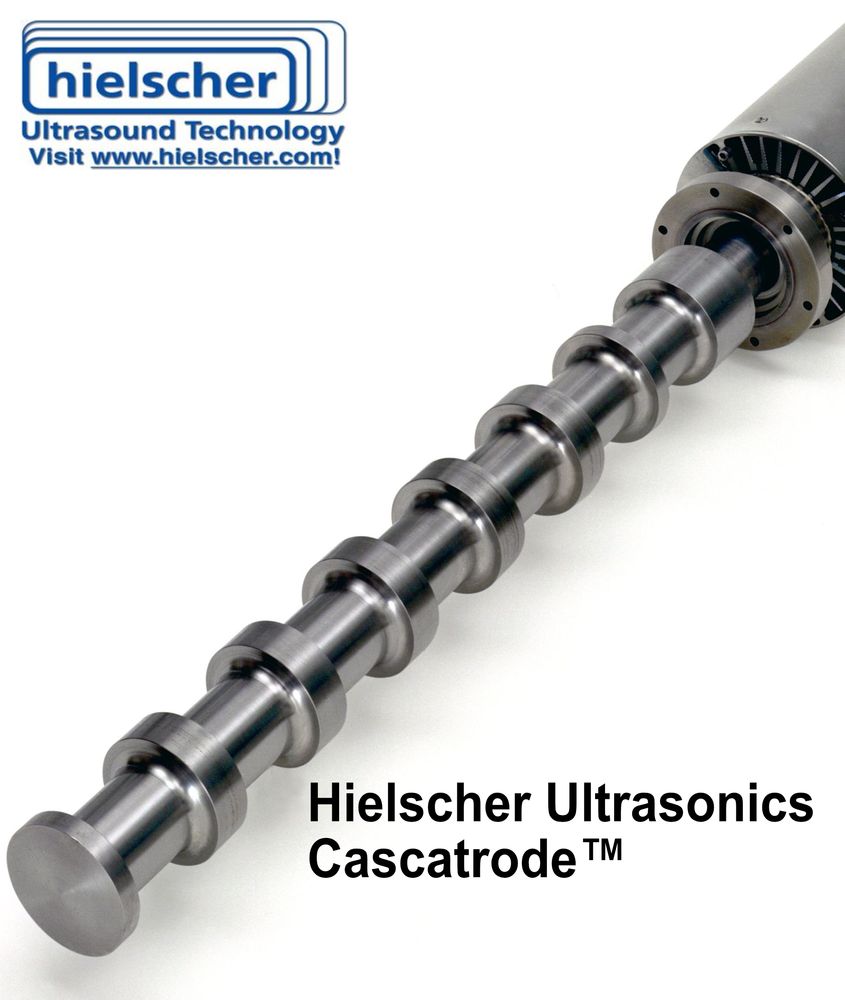

Hielscher oferă o gamă largă de sonotrodes (= sonde sonicare) pentru dispozitivele sale cu ultrasunete. În mod obișnuit, sonotrodes variază în funcție de diametrul vârfului pentru a oferi diferite suprafețe ale vârfului. Suprafețele verticale ale unui sonotrod sunt, în general, neglijabile pentru transmiterea puterii, deoarece amplitudinea lor de oscilație direcționată către mediul lichid este foarte scăzută. Designul Cascatrode™ este diferit, deoarece adaugă suprafețe orizontale în formă de inel la suprafața vârfului. Fiecare inel este aranjat într-unul din maximele de oscilație ale sonotrodei. Prin aceste inele, suprafața vibrantă care cuplează ultrasunetele în mediul care urmează să fie sonicated poate fi mărită, în mod semnificativ – permițând putere ultrasonică mai mare pentru a fi cuplat în lichid la o anumită intensitate a suprafeței. Cascatrode™ face posibilă transmiterea unei puteri ultrasonice ridicate la amplitudini mari în mediul prelucrat.

Hielscher Cascatrodes™ sunt disponibile în diferite lungimi și diametre și cu un număr diferit de inele – conceput pentru a se potrivi cu intensitatea procesului și aplicația specifică cu ultrasunete. Deoarece sunt utilizate pentru procese de mare putere și volum mare, Cascatrodes™ sunt cea mai mare parte instalate în sisteme de curgere continuă. Acestea sunt adaptabile cu reactoarele cu celule de flux care permit procesarea eficientă în linie la scară industrială.
