الصوتيات من نوع المسبار مقابل الحمامات بالموجات فوق الصوتية

يساعدك فهم الاختلافات بين جهاز الصوتنة من نوع المسبار والحمام بالموجات فوق الصوتية على اختيار الخيار الأكثر فعالية لتطبيقك. تركز أجهزة الصوت من نوع مسبار Hielscher طاقة الموجات فوق الصوتية المكثفة مباشرة في عينتك ، مما يقلل من أوقات المعالجة ويضمن نتائج متسقة وقابلة للتكرار. في المقابل ، تعمل الحمامات بالموجات فوق الصوتية على تشتيت الطاقة على مساحة أكبر ، مما يؤدي إلى كثافة منخفضة جدا وتجويف هامشي وغير متساو. غالبا ما تؤدي كثافة الصوتنة المنخفضة هذه إلى أوقات معالجة أطول ونتائج رديئة.

بالنسبة لمهام مثل الاستحلاب أو التشتت أو الاستخراج أو تقليل حجم الجسيمات ، تولد أجهزة الصوتنة من نوع المسبار قوى قص موحدة وتجويف عالي الكثافة. يعالج هذا النهج المباشر التطبيقات الصعبة ويتوسع بسهولة من الاختبارات المعملية الصغيرة إلى عمليات الإنتاج الكاملة. وفي الوقت نفسه ، قد تكون الحمامات بالموجات فوق الصوتية كافية للتنظيف الخفيف أو العلاجات منخفضة الكثافة ، لكنها غالبا ما تكافح مع وظائف أكثر تطلبا تتطلب تحكما دقيقا في السعة ودرجة الحرارة. عندما تحتاج إلى الموثوقية والمرونة والأداء القوي ، توفر أجهزة الصوت من نوع مسبار Hielscher ميزة واضحة على الحمامات بالموجات فوق الصوتية الأساسية.

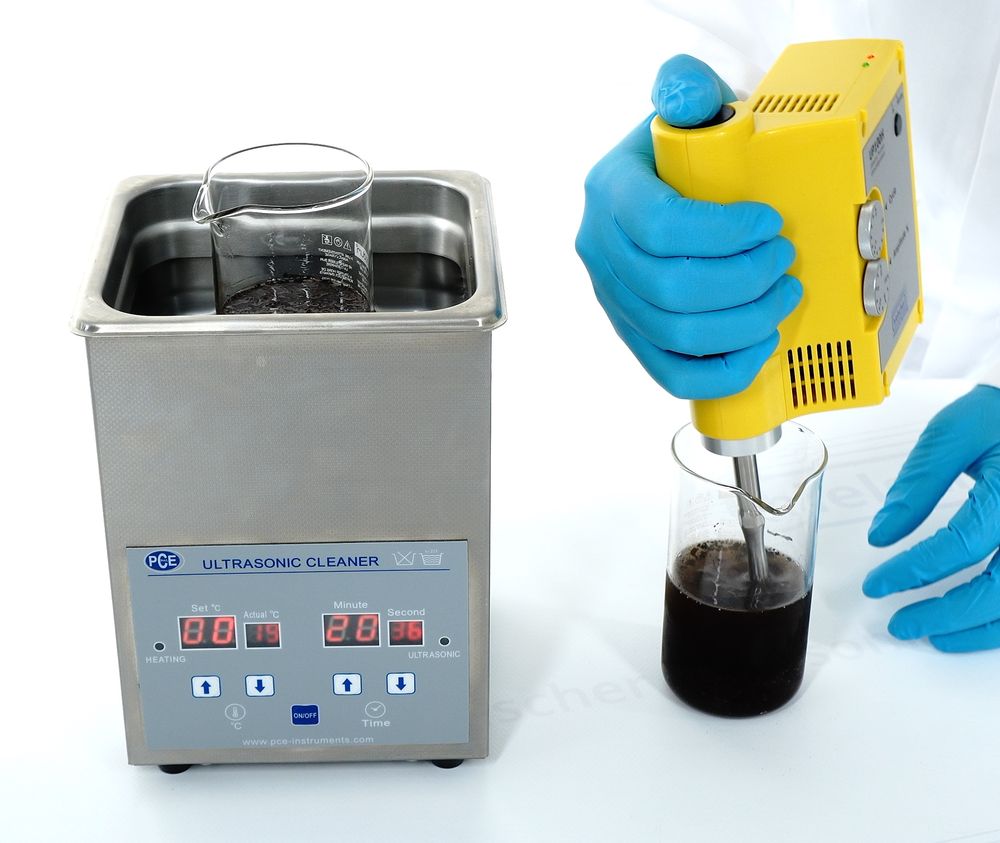

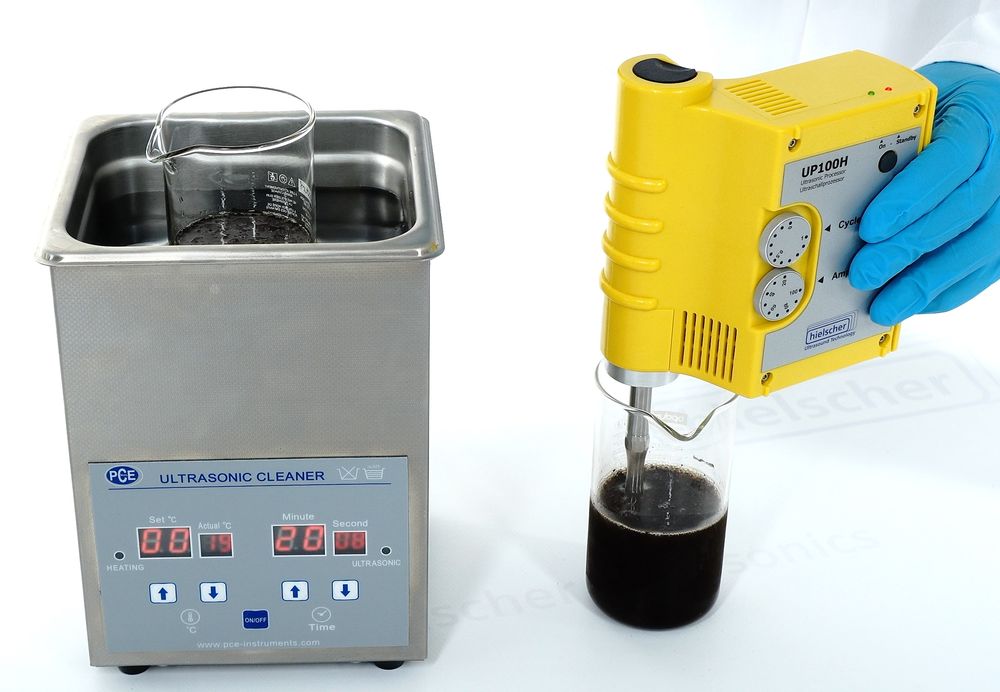

مسبار من نوع صوتي UP100H مقابل حمام بالموجات فوق الصوتية: تتفوق الصوتيات من نوع المسبار مع نقل الموجات فوق الصوتية المركزة والنتائج القابلة للتكرار

مسبار من نوع صوتي مقابل حمام بالموجات فوق الصوتية – اكتشف سبب تفوق الصوتيات من نوع المسبار في الكفاءة والموثوقية

شدة التجويف Sonicator

تقدم أجهزة الصوتنة من نوع المسبار الموجات فوق الصوتية عالية الطاقة مباشرة في الوسط السائل ، حيث تخلق الموجات الصوتية دورات متناوبة من الضغط العالي والضغط المنخفض في السائل. خلال دورة الضغط المنخفض ، تخلق الموجات فوق الصوتية عالية الكثافة فقاعات أو فراغات صغيرة في السائل. عندما تصل الفقاعات إلى حجم لم تعد قادرة على امتصاص الطاقة ، فإنها تنهار بعنف خلال دورة الضغط العالي. تسمى هذه الظاهرة التجويف. أثناء الانفجار داخلي ، بلغت درجة حرارة وضغطات عال محليا. يؤدي انفجار فقاعة التجويف أيضا إلى نفاثات سائلة سريعة للغاية.


في هذا الفيديو ، نقارن قوة الاستخراج للحمام بالموجات فوق الصوتية - المعروف أيضا باسم منظف الموجات فوق الصوتية - مع قوة الصوتنة من نوع مسبار Hielscher UP100H.

استخراج الفطر - حمام مقابل مسبار الموجات فوق الصوتية - مقارنة جنبا إلى جنب

صورة مصغرة للفيديو

طلب معلومات




لاحظ لدينا سياسة الخصوصية.




خلفية: التجويف بالموجات فوق الصوتية

وجد Moholkar (2000) أن الفقاعات في المنطقة ذات أعلى شدة تجويف خضعت لحركة عابرة ، بينما خضعت الفقاعات في المنطقة ذات أدنى شدة تجويف لحركة تذبذبية مستقرة. إن الانهيار العابر للفقاعات الذي يؤدي إلى درجة الحرارة المحلية والحد الأقصى للضغط هو أصل التأثيرات الملحوظة للموجات فوق الصوتية على الأنظمة الكيميائية.
شدة الموجات فوق الصوتية هي دالة لمدخلات الطاقة ومساحة سطح sonotrode. ينطبق إدخال طاقة معين: كلما زادت مساحة سطح سونوترودي ، انخفضت شدة الموجات فوق الصوتية.
يمكن إنشاء الموجات فوق الصوتية بواسطة أنواع مختلفة من أنظمة الموجات فوق الصوتية. في ما يلي ، ستتم مقارنة الاختلافات بين صوتنة باستخدام حمام بالموجات فوق الصوتية ، جهاز التحقيق بالموجات فوق الصوتية في وعاء مفتوح وجهاز التحقيق بالموجات فوق الصوتية مع غرفة خلية التدفق.

يمكن تمييز فقاعات التجويف في فقاعات مستقرة وعابرة. (اضغط للتكبير!)

الشكل 1: إنشاء فقاعات تجويف مستقرة وعابرة. (أ) الإزاحة، (ب) التجويف العابر، (ج) التجويف المستقر، (د) الضغط
[مقتبس من سانتوس وآخرون 2009]

مقارنة توزيع التجويف

بالنسبة للتطبيقات بالموجات فوق الصوتية ، يمكنك استخدام المجسات بالموجات فوق الصوتية (أجهزة الصوتنة من نوع المسبار) أو الحمامات بالموجات فوق الصوتية. “من بين هاتين الطريقتين من الموجات فوق الصوتية ، فإن صوتنة المسبار أكثر فعالية وقوة من الحمام بالموجات فوق الصوتية في تطبيق تشتت الجسيمات النانوية ؛ يمكن لجهاز الحمام بالموجات فوق الصوتية توفير الموجات فوق الصوتية ضعيفة مع ما يقرب من 20-40 واط / لتر وتوزيع غير موحد للغاية بينما يمكن لجهاز التحقيق بالموجات فوق الصوتية توفير 20000 واط / لتر في السائل. وبالتالي ، فهذا يعني أن جهاز التحقيق بالموجات فوق الصوتية يتفوق على جهاز الاستحمام بالموجات فوق الصوتية بعامل 1000.” (راجع أسدي وآخرون ، 2019)

Sonicators من نوع المسبار مقابل الحمامات بالموجات فوق الصوتية: مقارنة بين توزيع التجويف

في مجال تطبيقات الموجات فوق الصوتية ، تلعب كل من أجهزة الصوتنة من نوع المسبار والحمامات بالموجات فوق الصوتية أدوارا مهمة. ومع ذلك ، عندما يتعلق الأمر بتشتت الجسيمات النانوية ، فإن أجهزة صوتنة التحقيق تتفوق بشكل كبير على الحمامات بالموجات فوق الصوتية. وفقا ل Asadi (2019) ، تولد الحمامات بالموجات فوق الصوتية عادة ما تكون الموجات فوق الصوتية أضعف من حوالي 20-40 واط لكل لتر مع توزيع غير موحد للغاية. في تناقض صارخ ، يمكن لأجهزة المسبار بالموجات فوق الصوتية أن توفر 20000 واط لكل لتر في السائل ، مما يعرض فعالية تفوق الحمامات فوق الصوتية بمعامل 1000. يسلط هذا الاختلاف الملحوظ الضوء على القدرة الفائقة لأجهزة الصوتنة من نوع المسبار في تحقيق تشتت جسيمات نانوية فعال وموحدة.

حمامات بالموجات فوق الصوتية

تعرف على سبب تفوق المجسات بالموجات فوق الصوتية على خزانات التنظيف بالموجات فوق الصوتية وأجهزة الصوتيات من نوع الحمام.في الحمام بالموجات فوق الصوتية ، يحدث التجويف غير متوافق ويتم توزيعه بشكل لا يمكن السيطرة عليه من خلال الخزان. تأثير صوتنة منخفضة الكثافة وانتشار غير متساو. قابلية تكرار العملية وقابليتها للتوسع ضعيفة للغاية.
توضح الصورة أدناه نتائج اختبار الرقائق في خزان بالموجات فوق الصوتية. لهذا الغرض ، يتم وضع رقائق رقيقة من الألومنيوم أو القصدير في قاع خزان بالموجات فوق الصوتية مملوءة بالماء. بعد صوتنة ، تظهر علامات التآكل المفردة. تشير تلك البقع المثقبة المفردة والثقوب الموجودة في الرقاقة إلى النقاط الساخنة التجويفية. نظرا لانخفاض الطاقة والتوزيع غير المتكافئ للموجات فوق الصوتية داخل الخزان ، تحدث علامات التآكل فقط من حيث الحكمة. وبالتالي ، تستخدم الحمامات بالموجات فوق الصوتية في الغالب لتطبيقات التنظيف.


في الحمام أو الخزان بالموجات فوق الصوتية ، تحدث البقعة الساخنة بالموجات فوق الصوتية بشكل غير متساو للغاية. (اضغط للتكبير!)

في الحمام أو الخزان بالموجات فوق الصوتية ، تحدث البقعة الساخنة للتجويف الصوتي بشكل غير متساو للغاية.


توضح الأشكال أدناه التوزيع غير المتكافئ للبقع الساخنة التجويفية في حمام بالموجات فوق الصوتية. في الشكل 2 ، حمام بمساحة سفلية 20×تم استخدام 10 سم.


أجهزة مسبار بالموجات فوق الصوتية مقابل الدبابات بالموجات فوق الصوتية. Hielscher الموجات فوق الصوتية يوضح الاختلافات في مجالات التجويف الصوتية

يوضح الشكل 2 التوزيع المكاني للمجال فوق الصوتي في الحمام بالموجات فوق الصوتية:
أ: استخدام 1 لتر من الماء في الحمام، و(ب) استخدام الحجم الكلي البالغ 2 لتر من الماء في الحمام.
[ناسينتيس وآخرون ، 2010]


بالنسبة للقياسات الموضحة في الشكل 3 ، تم استخدام حمام بالموجات فوق الصوتية بمساحة سفلية تبلغ 12 × 10 سم.

تجويف غير متساو في حمام بالموجات فوق الصوتية (انقر للتكبير!)

يوضح الشكل 3 التوزيع المكاني للمجال فوق الصوتي في حمام بالموجات فوق الصوتية:
أ: استخدام 1 لتر من الماء في الحمام، و(ب) استخدام الحجم الكلي البالغ 1.3 لتر من الماء في الحمام.
[ناسينتيس وآخرون، 2001]


يكشف كلا القياسين أن توزيع مجال التشعيع بالموجات فوق الصوتية في خزانات الموجات فوق الصوتية غير متساو للغاية. تظهر دراسة التشعيع بالموجات فوق الصوتية في مواقع مختلفة في الحمام اختلافات مكانية كبيرة في شدة التجويف في الحمام بالموجات فوق الصوتية.

يقارن الشكل 4 أدناه كفاءة الحمام بالموجات فوق الصوتية وجهاز التحقيق بالموجات فوق الصوتية المتمثل في إزالة لون صبغة الآزو ميثيل البنفسج.

مقارنة مسبار صوت الدبابات

الشكل 4: تنشر الصوتيات من نوع المسبار كثافة طاقة عالية جدا مقارنة بكثافة الموجات فوق الصوتية المنخفضة للخزانات والحمامات بالموجات فوق الصوتية.

وجد Dhanalakshmi et al. في دراستهم أن أجهزة الموجات فوق الصوتية من نوع المسبار لها كثافة موضعية عالية مقارنة بنوع الخزان ، وبالتالي ، تأثير موضعي أكبر كما هو موضح في الشكل 4. وهذا يعني كثافة وكفاءة أعلى لعملية صوتنة.
يسمح الإعداد بالموجات فوق الصوتية كما هو موضح في الصورة 4 بالتحكم الكامل في أهم المعلمات ، مثل السعة والضغط ودرجة الحرارة واللزوجة والتركيز وحجم المفاعل.

مسبار الموجات فوق الصوتية (sonotrode) هو قضيب من التيتانيوم ينقل الموجات فوق الصوتية إلى سوائل. نتيجة لذلك ، يحدث في السائل التجويف الصوتي ، والذي يوفر قوى القص الميكانيكية لمعالجة ultarsonic .

صورة 1: سونوترودي نقل الموجات فوق الصوتية السلطة إلى السائل. يشير الضباب تحت سطح سونوترودي إلى منطقة البقعة الساخنة التجويفية.

مزايا التحقيق الصوتي:

  • شديد
  • تركز
  • يمكن التحكم فيها بالكامل
  • التوزيع المتساوي
  • استنساخه
  • التوسع الخطي
  • دفعة وخط

مزايا Sonicators من نوع المسبار

تم تصميم مجسات الموجات فوق الصوتية أو sonotrodes لتركيز الطاقة فوق الصوتية في منطقة مركزة ، عادة في طرف المسبار. يسمح نقل الطاقة المركز هذا بمعالجة دقيقة وفعالة للعينات. نظرا لأن تصميم المسبار يضمن توجيه جزء كبير من الطاقة فوق الصوتية نحو العينة ، يتم تحسين نقل الطاقة بشكل كبير عند مقارنته بالحمامات فوق الصوتية. هذا النقل المركز لطاقة الموجات فوق الصوتية مفيد بشكل خاص للتطبيقات التي تتطلب تحكما دقيقا في معلمات الصوتنة ، مثل تعطيل الخلايا ، وتشتت النانو ، وتوليف الجسيمات النانوية ، والاستحلاب ، والاستخراج النباتي.
لذلك ، توفر الصوتيات من نوع المسبار مزايا مميزة على الحمامات فوق الصوتية من حيث الدقة والتحكم والمرونة والكفاءة وقابلية التوسع ، مما يجعلها أدوات لا غنى عنها لمجموعة واسعة من التطبيقات العلمية والصناعية.

Sonicators من نوع المسبار لمعالجة الدورق المفتوح

عندما يتم صوتنة العينات باستخدام جهاز مسبار بالموجات فوق الصوتية ، تكون منطقة الصوتنة المكثفة مباشرة أسفل sonotrode / المسبار. تقتصر مسافة التشعيع بالموجات فوق الصوتية على منطقة معينة من طرف sonotrode. (انظر الصورة 1)
تستخدم العمليات فوق الصوتية في الكئوس المفتوحة في الغالب لاختبار الجدوى ولإعداد عينات من أحجام أصغر.

Sonicators من نوع المسبار مع خلية التدفق للمعالجة المضمنة

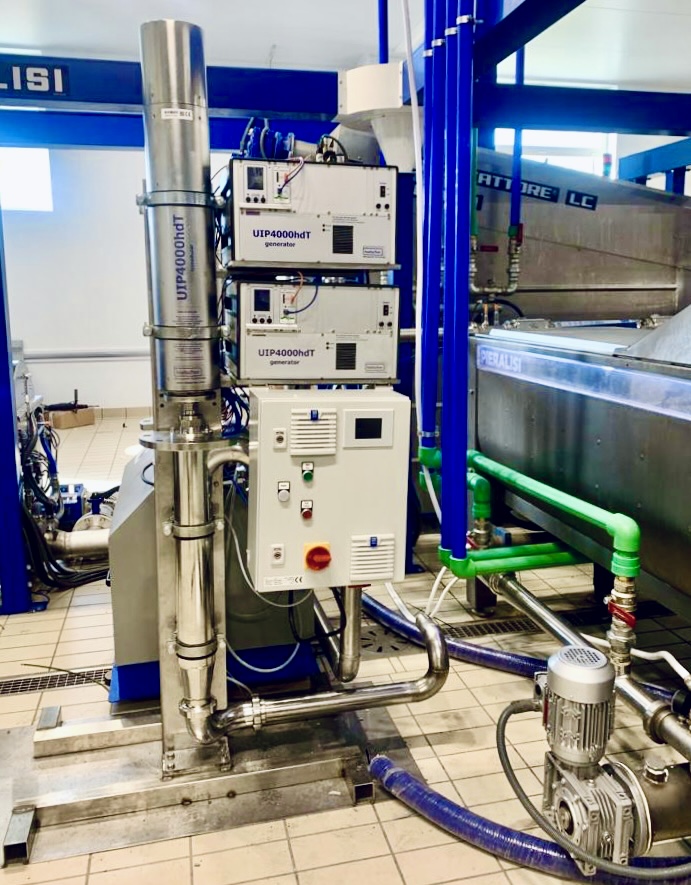

يتم تحقيق نتائج الصوتنة الأكثر تطورا من خلال المعالجة المستمرة في وضع التدفق المغلق. تتم معالجة جميع المواد بنفس كثافة الموجات فوق الصوتية حيث يتم التحكم في مسار التدفق ووقت الإقامة في غرفة المفاعل بالموجات فوق الصوتية.

مجموعة إعادة التدوير بالموجات فوق الصوتية: UIP1000hdT مع خلية تدفق وخزان ومضخة

مجموعة إعادة التدوير بالموجات فوق الصوتية: UIP1000hdT مع خلية تدفق وخزان ومضخة

نتائج عملية معالجة السوائل بالموجات فوق الصوتية لتكوين معلمة معينة هي دالة للطاقة لكل حجم معالج. تتغير الوظيفة مع التعديلات في المعلمات الفردية. علاوة على ذلك ، يعتمد خرج الطاقة الفعلي والشدة لكل مساحة سطح من sonotrode لوحدة الموجات فوق الصوتية على المعلمات.

يعتمد تأثير التجويف للمعالجة بالموجات فوق الصوتية على شدة السطح الموصوفة بالسعة (A) والضغط (p) وحجم المفاعل (VR) ودرجة الحرارة (T) واللزوجة (η) وغيرها. تشير علامات الجمع والطرح إلى وجود تأثير إيجابي أو سلبي للمعلمة المحددة على شدة الصوتنة.

يعتمد تأثير التجويف للمعالجة بالموجات فوق الصوتية على شدة السطح الموصوفة بالسعة (A) والضغط (p) وحجم المفاعل (VR) ودرجة الحرارة (T) واللزوجة (η) وغيرها. تشير علامات الجمع والطرح إلى وجود تأثير إيجابي أو سلبي للمعلمة المحددة على شدة الصوتنة.

من خلال التحكم في أهم معلمة في عملية الصوتنة ، تكون العملية قابلة للتكرار تماما ويمكن تحجيم النتائج المحققة بشكل خطي تماما. أنواع مختلفة من sonotrodes ومفاعلات خلايا التدفق بالموجات فوق الصوتية تسمح للتكيف مع متطلبات عملية محددة.

ملخص: مسبار نوع Sonicator مقابل حمام بالموجات فوق الصوتية

في حين أن الحمام بالموجات فوق الصوتية يوفر صوتنة ضعيفة مع حوالي 20 واط لكل لتر ، فقط وتوزيع غير موحد للغاية ، يمكن للصوتيات من نوع المسبار أن تقترن بسهولة حوالي 20000 واط لكل لتر في الوسط المعالج. هذا يعني أن جهاز صوتي من نوع مسبار بالموجات فوق الصوتية يتفوق في حمام بالموجات فوق الصوتية بعامل 1000 (1000x مدخلات طاقة أعلى لكل حجم) بسبب إدخال طاقة بالموجات فوق الصوتية مركزة وموحدة. يضمن التحكم الكامل في أهم معلمات الصوتنة نتائج قابلة للتكرار تماما وقابلية التوسع الخطي لنتائج العملية.

سونياتور UP200St مع سونوترودي S26d7D لتجانس نوع دفعة من شراب البيض

مسبار نوع صوتي UP200St مع سونوترودي S26d7D لتجانس العينات من نوع الدفعات

اتصل بنا / اطلب المزيد من المعلومات

تحدث إلينا حول متطلبات المعالجة الخاصة بك. سوف نوصي بأنسب معلمات الإعداد والمعالجة لمشروعك.





يرجى ملاحظة سياسة الخصوصية.


يظهر هذا الفيديو بوقرن الكوب بالموجات فوق الصوتية بقوة 200 واط لتشتيت عينات المختبر أو تجانسها أو استخراجها أو تفريغها.

كوبهورن بالموجات فوق الصوتية (200 واط)

صورة مصغرة للفيديو

الأدب / المراجع

  • Asadi, Amin; Pourfattah, Farzad; Miklós Szilágyi, Imre; Afrand, Masoud; Zyla, Gawel; Seon Ahn, Ho; Wongwises, Somchai; Minh Nguyen, Hoang; Arabkoohsar, Ahmad; Mahian, Omid (2019): Effect of sonication characteristics on stability, thermophysical properties, and heat transfer of nanofluids: A comprehensive review. Ultrasonics Sonochemistry 2019.
  • Moholkar, V. S.; Sable, S. P.; Pandit, A. B. (2000): Mapping the cavitation intensity in an ultrasonic bath using the acoustic emission. In: AIChE J. 2000, Vol.46/ No.4, 684-694.
  • Nascentes, C. C.; Korn, M.; Sousa, C. S.; Arruda, M. A. Z. (2001): Use of Ultrasonic Baths for Analytical Applications: A New Approach for Optimisation Conditions. In: J. Braz. Chem. Soc. 2001, Vol.12/ No.1, 57-63.
  • Santos, H. M.; Lodeiro, C., Capelo-Martinez, J.-L. (2009): The Power of Ultrasound. In: Ultrasound in Chemistry: Analytical Application. (ed. by J.-L. Capelo-Martinez). Wiley-VCH: Weinheim, 2009. 1-16.
  • Suslick, K. S. (1998): Kirk-Othmer Encyclopedia of Chemical Technology; 4th Ed. J. Wiley & Sons: New York, 1998, Vol. 26, 517-541.



الأسئلة المتداولة حول مجسات الموجات فوق الصوتية (FAQs)

ما هو سونيكاتور مسبار بالموجات فوق الصوتية؟

سونيكاتور مسبار بالموجات فوق الصوتية هو جهاز يستخدم موجات صوتية عالية التردد لتعطيل أو خلط العينات. وهو يتألف من مسبار ، عند غمره في سائل ، يولد اهتزازات فوق صوتية ، مما يؤدي إلى التجويف وتأثيرات معالجة العينات المطلوبة.

ما هو مبدأ صوتنة التحقيق؟

دقق صوتنة يعمل على مبدأ التجويف بالموجات فوق الصوتية. عندما يهتز المسبار في العينة ، فإنه يخلق فقاعات مجهرية تتوسع وتنهار بسرعة. تولد هذه العملية قوى قص شديدة وحرارة ، مما يؤدي إلى تعطيل الخلايا أو خلط المكونات على المستوى المجهري.

هل المنظف بالموجات فوق الصوتية هو نفسه الصوتي؟

لا ، هم ليسوا نفس الشيء. يستخدم المنظف بالموجات فوق الصوتية موجات فوق صوتية خفيفة جدا في الحمام لتنظيف العناصر ، وذلك أساسا من خلال الاهتزاز والتجويف الخفيف جدا. تم تصميم جهاز صوتي ، وتحديدا جهاز صوتي مسبار بالموجات فوق الصوتية ، للمعالجة المباشرة والمكثفة بالموجات فوق الصوتية للعينات ، مع التركيز على الاضطراب أو التجانس.

ما هو استخدام مسبار الموجات فوق الصوتية؟

يستخدم المسبار بالموجات فوق الصوتية في المقام الأول لمهام تحضير العينات مثل تعطيل الخلايا والتجانس والاستحلاب وتشتت الجسيمات في مجموعة متنوعة من التطبيقات البحثية والصناعية عبر الكيمياء والبيولوجيا وعلوم المواد.

ما هو الفرق بين مسبار صوتي وقرن الكأس؟

يقوم مسبار صوتي بغمر المسبار مباشرة في العينة من أجل صوتنة مكثفة. من ناحية أخرى ، لا يغمر جهاز صوتي قرن الكوب المسبار ولكنه يستخدم طريقة غير مباشرة حيث يتم وضع العينة في حاوية داخل حمام مائي ينقل الطاقة فوق الصوتية.

لماذا استخدام سونيكاتور التحقيق؟

يتم استخدام صوتي المسبار لقدرته على توصيل طاقة الموجات فوق الصوتية المباشرة عالية الكثافة إلى عينة ، وتحقيق اضطراب فعال أو تجانس أو استحلاب. إنها ذات قيمة خاصة للعينات التي يصعب معالجتها أو عندما تكون هناك حاجة إلى تحكم دقيق في العملية.

ما هي مزايا مسبار صوتي؟

تشمل المزايا معالجة العينات بكفاءة وسرعة ، والتنوع في التطبيقات ، والتحكم الدقيق في معلمات الصوتنة ، والقدرة على معالجة مجموعة واسعة من أحجام العينات وأنواعها ، من عينات المختبرات صغيرة الحجم إلى الدفعات الصناعية الأكبر أو معدلات التدفق.

كيف يمكنك استخدام سونياتور مسبار بالموجات فوق الصوتية؟

باستخدام صوتنة مسبار بالموجات فوق الصوتية ينطوي على اختيار حجم التحقيق المناسب ومعلمات صوتنة ، غمر طرف المسبار في العينة ، ومن ثم تنشيط صوتنة للوقت المطلوب وإعدادات الطاقة لتحقيق معالجة فعالة للعينة.

ما هو الفرق بين صوتنة والموجات فوق الصوتية؟

يشير Sonication إلى الاستخدام العام للموجات الصوتية لمعالجة المواد ، والتي يمكن أن تشمل مجموعة من الترددات. يحدد Ultrasonication استخدام الترددات فوق الصوتية (عادة فوق 20 كيلو هرتز) ، مع التركيز على التطبيقات التي تتطلب موجات صوتية عالية الطاقة لمعالجة العينات. ومع ذلك ، فإن معظم الناس يشيرون في الواقع إلى الموجات فوق الصوتية ، عندما يستخدمون كلمة sonicator.
