UIP1500hdT – Processament d'alta potència ultrasònica

El processador ultrasònic UIP1500hdT (20 kHz, 1500W) combina alt poder de processament amb flexibilitat. És apte per al desenvolupament de processos, optimització i per a processos productius. Això inclou emulsionants, dispersant i Sono-química, lisi i extracció o homogeneïtzació.

El UIP1500hdT ponts la bretxa entre les proves de laboratori i el processament industrial dels líquids. La seva àmplia gamma d'adaptabilitat i facilitat d'operació compleixen amb els requisits d'investigació i desenvolupament. El UIP1500hdT es construeix per a l'operació de servei pesat en 24 hrs/7days processos de producció en condicions exigents.

Sense fissures scale-up del Laboratori de Producció

El UIP1500hdT és apte per a la sonicació de molts materials i una varietat de processos, com ara, nanomaterials, pintura i tinta, recobriments, aliments i begudes, cosmètics, o processos químics.
(Feu clic per fer més gran!) Aquest gràfic mostra un processament de recirculació d'ultrasons configuració típica!El UIP1500hdT s'utilitza comunament per a la sonicació en línia en una sola passada o bucle per tal d'obtenir una millor qualitat de processament. Per descomptat, es pot utilitzar per a la sonicació per lots, també. El UIP1500hdT permet córrer en una àmplia gamma de conjunts de paràmetres d'ultrasons. Es pot variar l'amplitud d'ultrasons, la pressió líquida i la composició líquida, com ara:

  • amplituds sonotrodo de fins a 170 micres
  • pressions de líquid de fins a 10 bars
  • cabals de líquid de fins a 15L / min (depenent del procés)
  • temperatures del líquid de fins a 80 DEGC (altres temperatures a petició)
  • la viscositat del material de fins a 100.000cp

Aquesta flexibilitat permet trobar la configuració òptima del procés. L'UIP1500hdT ofereix una reproductibilitat exacta i scaleability lineal. Qualsevol organització de sonicació es pot reproduir i es pot utilitzar en l'operació contínua o pot ser escala fins a qualsevol unitat més gran. Oferim una àmplia gamma d'accessoris, com sonotrodes, Boosters i reactors de cèl lules de flux i caixes de protecció de so.

Hielscher 1.5 kW ultrasònic homogeneïtzador

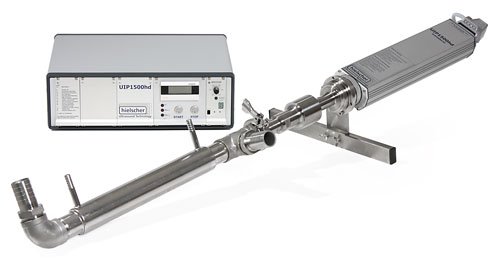

Hielscher 1.5 kW ultrasònic homogeneïtzador amb cèl·lula de flux

Sol · licitud d'informació




Tingueu en compte la nostra Política de privacitat.


Els tipus de flux típics de la UIP1500hdT estan entre 0,5 i 6,0 L/min o 1 a 8m ³/dia. Per a una major capacitat de producció, es recomana l'ús de qualsevol unitat múltiple o un dels dispositius ultrasònics més potents:

Grau industrial i eficiència excel·lent

Mentre que el UIP1500hdT es pot utilitzar en el laboratori, que està dissenyat i construït per al processament industrial. Requereix poc manteniment, és fàcil d'instal lació i simple de netejar i higienitzar. Oferim reactors especials cel de flux que compleixen les avançades CIP (Clean-in-Place) i SIP (esterilitzar al lloc) requisits. El transductor de la UIP1500hdT és de grau IP65 i resisteix la brutícia, la pols, la humitat o l'operació exterior.

(Feu clic per fer més gran!) L'eficiència energètica global és important per a l'aplicació d'ultrasons de líquids. L'eficiència es descriu com gran part de la potència es transmet des de l'endoll en el líquid. Els nostres dispositius de sonicació tenen una eficiència global de més de 80%.A causa de la seva excel·lent eficiència de transformació, el transductor no requereix refredament forçat, com ara aigua de refrigeració o aire comprimit. Està construït en un habitatge tancat i no hi ha Ventilacions en el cas del transductor. Menors pèrdues de calor signifiquen, que més energia es transmet en el líquid, resultant en una millor sonicació. L'eficiència energètica global de la UIP1500hdT és aproximadament del 80-90% del tap de potència en el líquid (feu clic a la imatge de dalt per fer més gran el gràfic).

Control total i d'alt rendiment

Per descomptat, el UIP1500hdT es pot executar a 1500W contínuament. Es lliura la potència a un nivell d'amplitud controlada, de manera que la magnitud de les vibracions ultrasòniques mecàniques en el sonotrodo és constant en totes les condicions de càrrega. Vostè pot canviar l'amplitud de 20 a 100% en el generador i mitjançant l'ús de diverses banyes de reforç. L'amplitud del conjunt és constant, mentre que la sonicació de qualsevol material a qualsevol pressió. Aquesta característica li dóna un control total sobre el paràmetre de sonicació més important: amplitud.

Diverses configuracions del sistema

processos de sonicació de les grans corrents de volum es poden complir de manera eficient per una configuració contínua (clic per ampliar!)
configuració d'ultrasons per a la recirculació discreta (Feu clic per fer més gran!)
Aquesta gràfica mostra una configuració típica per al processament d'ultrasons contínua (Feu clic per fer més gran!)

El UIP1500hdT ve amb una freqüència de sintonització automàtica intel·ligent que troba la freqüència operativa òptima, de forma automàtica. Això li dóna una major eficiència energètica global i la fiabilitat.

Demaneu una proposta per aquest article!

Per rebre una proposta, si us plau posi les seves dades de contacte en el següent formulari. Una configuració de dispositiu típic és pre-seleccionada. Siéntase lliure de revisar la selecció abans de fer clic al botó per sol·licitar la proposta.








Si us plau, indiqui la informació que desitja rebre, a continuació:



  • UIP1500hdT processador ultrasònic

    processador ultrasònic industrial UIP1500hdT (1500W), 20 kHz (auto-Scan), pantalla tàctil, l'amplitud ajustable 20-100%, el funcionament en sec protegit, incl. mesura de potència, endoll per Ethernet i PT100, el transductor de cables 3M a generador



  • bloc sonotrodo BS4d18, per UIP500 a UIP4000, per al seu ús amb brida RFLA100, per a la cèl·lula de flux o operació per lots, titani, diam punta. 18mm, fil masculí M14x1, L aprox. 125mm (fil w/o), relació d'amplitud aprox 1:3.5



  • bloc sonotrodo BS4d22, per UIP500 a UIP4000, per al seu ús amb brida RFLA100, per a la cèl·lula de flux o operació per lots, titani, diam punta. 22mm, fil masculí M14x1, L aprox. 125mm (fil w/o), relació d'amplitud aprox 1:2.4



  • bloc sonotrodo BS4d34, per UIP500 a UIP4000, per al seu ús amb brida RFLA100, per a la cèl·lula de flux o operació per lots, titani, diam punta. 34mm, fil masculí M14x1, L aprox. 125mm (fil w/o), ràtio d'amplitud aprox 1:1.0



  • bloc sonotrodo BS4d40, per UIP500 a UIP4000, per al seu ús amb brida RFLA100, per a la cèl lula de flux o operació per lots, titani, diam punta. 40mm, fil de L'home M14x1, L aprox. 125mm (fil w/o), proporció d'amplitud aprox. 1:0.7



  • cascatrode CS4d40L2 per UIP500hd fins a UIP4000hd, utilitzable per a cèl lules de flux o operació per lots, titani, diam. 40mm, longitud aprox. 234mm + 10 mm per al fil M14x1 masculí, la superfície de treball eficaç aprox. 25cm ², d'entrada màx. 50micron, amplific. factor 1:1.4



  • cascatrode CS4d40L3 per UIP500hd fins a UIP4000hd, utilitzable per a cèl lules de flux o per lots d'operació, titani, diam. 40mm, longitud aprox. 336mm + 10mm per l'M14x1 del fil masculí, la superfície de treball efectiva aprox. 33cm ², amplitud de l'entrada màx. 50micron, amplific. factor 1:1.4



  • cascatrode CS4d40L4 per UIP500hd fins a UIP4000hd, utilitzable per a cèl lules de flux o operació per lots, titani, diam. 40mm, longitud aprox. 438mm + 10mm per l'M14x1 de fil masculí, superfície de treball efectiva aprox. 41cm ², amplitud màx. 50micron, amplific. factor 1:1.4



  • sonotrodo llarg RS4d40L4, radialment emetent, per UIP500hd fins a UIP4000hd, utilitzable per a cèl·lula de flux o operació per lots, titani, diam. 40mm, llargada aprox. 530mm + 10mm amb el fil M14x1 masculí, aportació màx. 50micron



  • Anell o brida RFLA100, amb o-anell de segellat (2xfkm) al sonotrodo, diam. 100mm, acer inoxidable, per al seu ús amb Sonotrodos BS4d18, BS4d22, BS4d34 o BS4d40, amb o-Ring (FKM) per al muntatge de cèl·lules de flux FC100L1-1S o FC100L1K-1S



  • cèl·lula de flux FC100L1-1S, reactor d'acer inoxidable decomposable, màx. pressió de 5 bars, per UIP500 a UIP2000 en combinació amb sonotrodo brida i Stand ST2, FKM O-anells, connectors de tub (1/2″) amb clip



  • cèl·lula de flux FC100L1K-1S, reactor d'acer inoxidable decomposable amb jaqueta de refrigeració, màx. pressió de 5 bars, per UIP500 a UIP2000 en combinació amb sonotrodo brida i Stand ST2, FKM O-anells, connectors de tub (fluid 1/2″, refrigeració 1/2″) amb clip



  • impulsor B4-1.2, per UIP500 a UIP4000, per a augment mecànic (o disminució) de l'amplitud en el sonotrodo, proporció d'amplitud 1:1.2 (o 1:0.83), titani, fils femelles M14x1, cargol de rosca de titani inclusiu (TiM14x1)



  • Booster B4-1.4, per UIP500 a UIP4000, per a l'augment mecànic (o disminució) de l'amplitud en el sonotrodo, proporció d'amplitud 1:1.4 (o 1:0.71), titani, fils femenins M14x1, Pern de rosca de titani inclusiu (TiM14x1)



  • reforç B4-1.8, per a UIP500 a UIP4000, per a augment mecànic (o disminució) de l'amplitud en el sonotrodo, proporció d'amplitud 1:1.8 (o 1:0,56), titani, fils femella M14x1, Pern de rosca de titani inclusiu (TiM14x1)



  • reforç B4-2.2, per UIP500 a UIP4000, per a augment mecànic (o disminució) de l'amplitud en el sonotrodo, proporció d'amplitud 1:2.2 (o 1:0,45), titani, fils femenins M14x1, pern fil de titani inclusiu (TiM14x1)



  • Estand per a processadors ultrasònics UIP500, UIP1000 i UIP2000hd

    estand ST2, acer inoxidable, per a UIP500 a UIP2000, necessari per a les cèl·lules de flux FC100L1-1S o FC100L1K-1S, ajustable en alçada, safata de recollida



  • LabLift, per exemple, per a l'intensa sonicació de líquids en gots de vidre al laboratori.

    LabLift per al posicionament fàcil de mostres sota les sondes ultrasòniques per controlar profunditat d'immersió, acer inoxidable, empremta de 100 mm x 100 mm, alçada ajustable: 50 a 125mm



  • Sound Protection Box per a UIP500, UIP1000 i UIP2000hd ultrasonicators per reduir l'emmissió sòlida de processament cavitació.

    Caixa de protecció de so SPB2 fabricat en acer inoxidable (per a ús fins a UIP1000hd amb ST2 de peu, 1 x reforç, cèl·lules de flux FC100L1-1S o FC100L1K-1S o FC2clamp), 77kg
